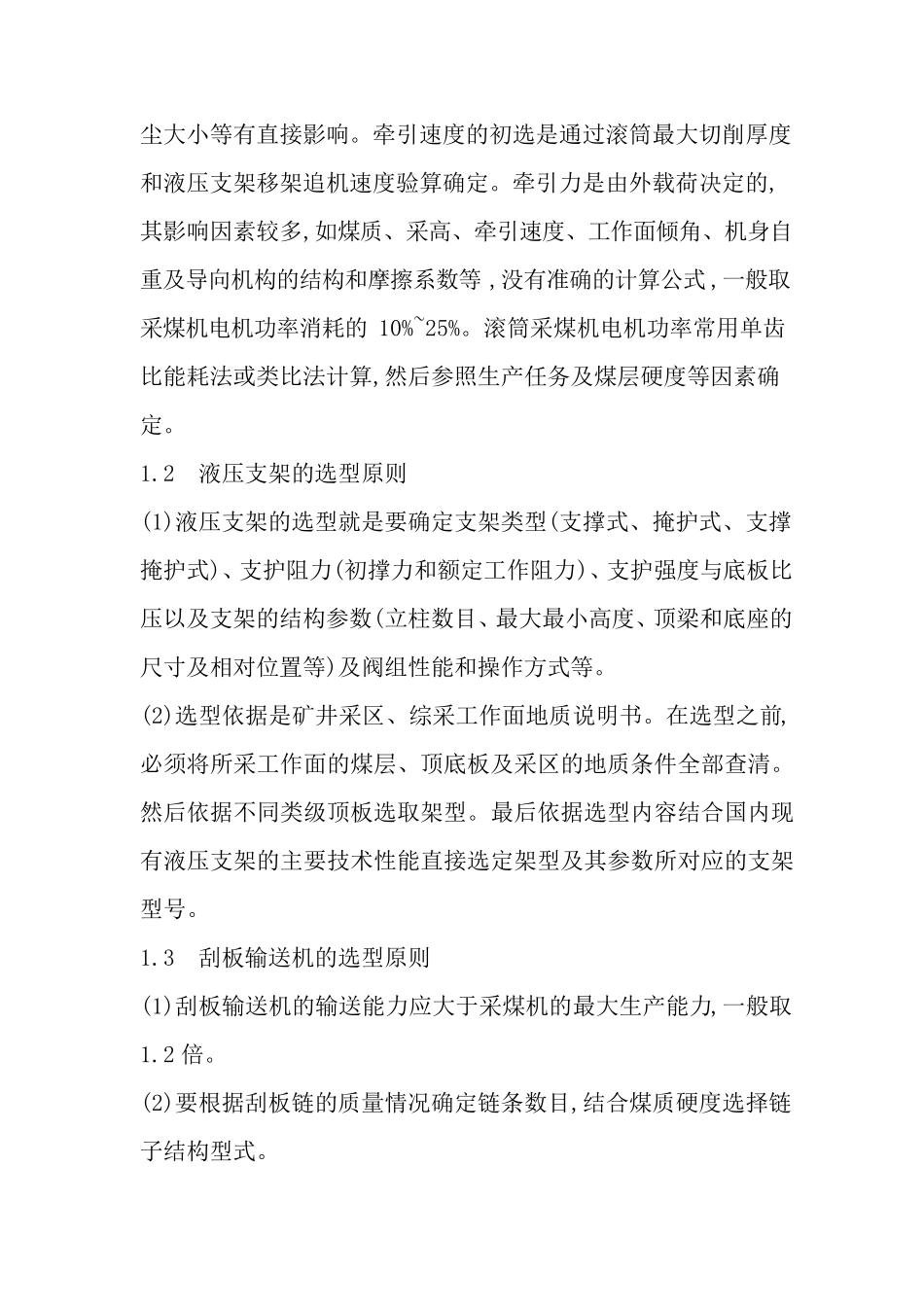

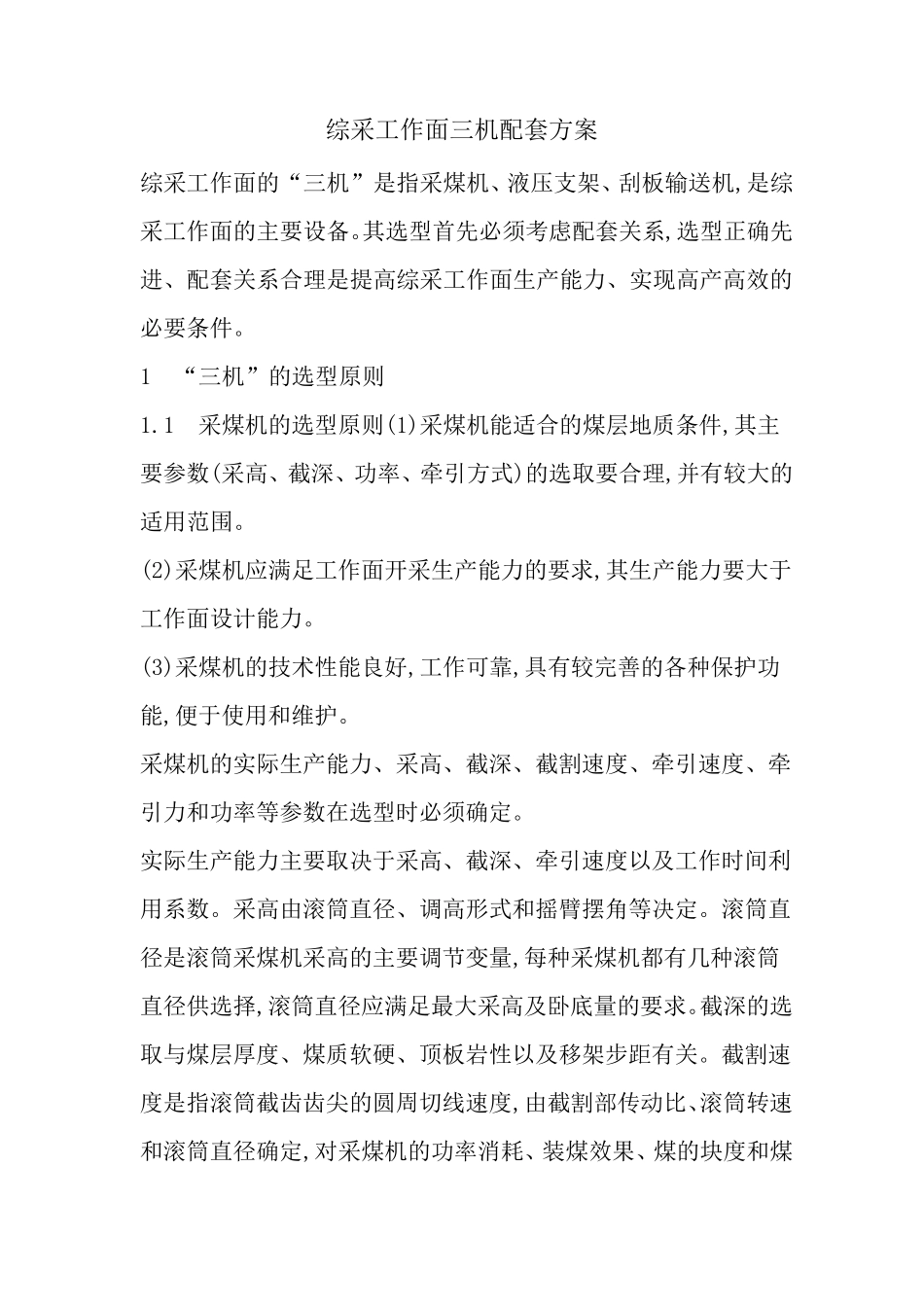

综采工作面三机配套方案 综采工作面的“三机”是指采煤机、液压支架、刮板输送机,是综采工作面的主要设备。其选型首先必须考虑配套关系,选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。 1 “三机”的选型原则 1.1 采煤机的选型原则(1)采煤机能适合的煤层地质条件,其主要参数(采高、截深、功率、牵引方式)的选取要合理,并有较大的适用范围。 (2)采煤机应满足工作面开采生产能力的要求,其生产能力要大于工作面设计能力。 (3)采煤机的技术性能良好,工作可靠,具有较完善的各种保护功能,便于使用和维护。 采煤机的实际生产能力、采高、截深、截割速度、牵引速度、牵引力和功率等参数在选型时必须确定。 实际生产能力主要取决于采高、截深、牵引速度以及工作时间利用系数。采高由滚筒直径、调高形式和摇臂摆角等决定。滚筒直径是滚筒采煤机采高的主要调节变量,每种采煤机都有几种滚筒直径供选择,滚筒直径应满足最大采高及卧底量的要求。截深的选取与煤层厚度、煤质软硬、顶板岩性以及移架步距有关。截割速度是指滚筒截齿齿尖的圆周切线速度,由截割部传动比、滚筒转 速和滚筒直径确定,对 采煤机的功率消 耗 、装 煤效果 、煤的块 度和煤 尘大小等有直接影响。牵引速度的初选是通过滚筒最大切削厚度和液压支架移架追机速度验算确定。牵引力是由外载荷决定的,其影响因素较多,如煤质、采高、牵引速度、工作面倾角、机身自重及导向机构的结构和摩擦系数等,没有准确的计算公式 ,一般取采煤机电机功率消耗的10%~25%。滚筒采煤机电机功率常用单齿比能耗法或类比法计算,然后参照生产任务及煤层硬度等因素确定。 1.2 液压支架的选型原则 (1)液压支架的选型就是要确定支架类型(支撑式、掩护式、支撑掩护式)、支护阻力(初撑力和额定工作阻力)、支护强度与底板比压以及支架的结构参数(立柱数目、最大最小高度、顶梁和底座的尺寸及相对位置等)及阀组性能和操作方式等。 (2)选型依据是矿井采区、综采工作面地质说明书。在选型之前,必须将所采工作面的煤层、顶底板及采区的地质条件全部查清。然后依据不同 类级 顶板选取架型。最后依据选型内 容 结合 国 内 现有液压支架的主 要技 术 性能直接选定架型及其参数所对应 的支架型号 。 1.3 刮 板输 送 机的选型原则 (1)刮 板输 送 机的输 送 能力应 大于 采煤机的最大生产能力,一般取1.2 倍 。 (2)要根 据刮 板链 的质量 情 况 确...
