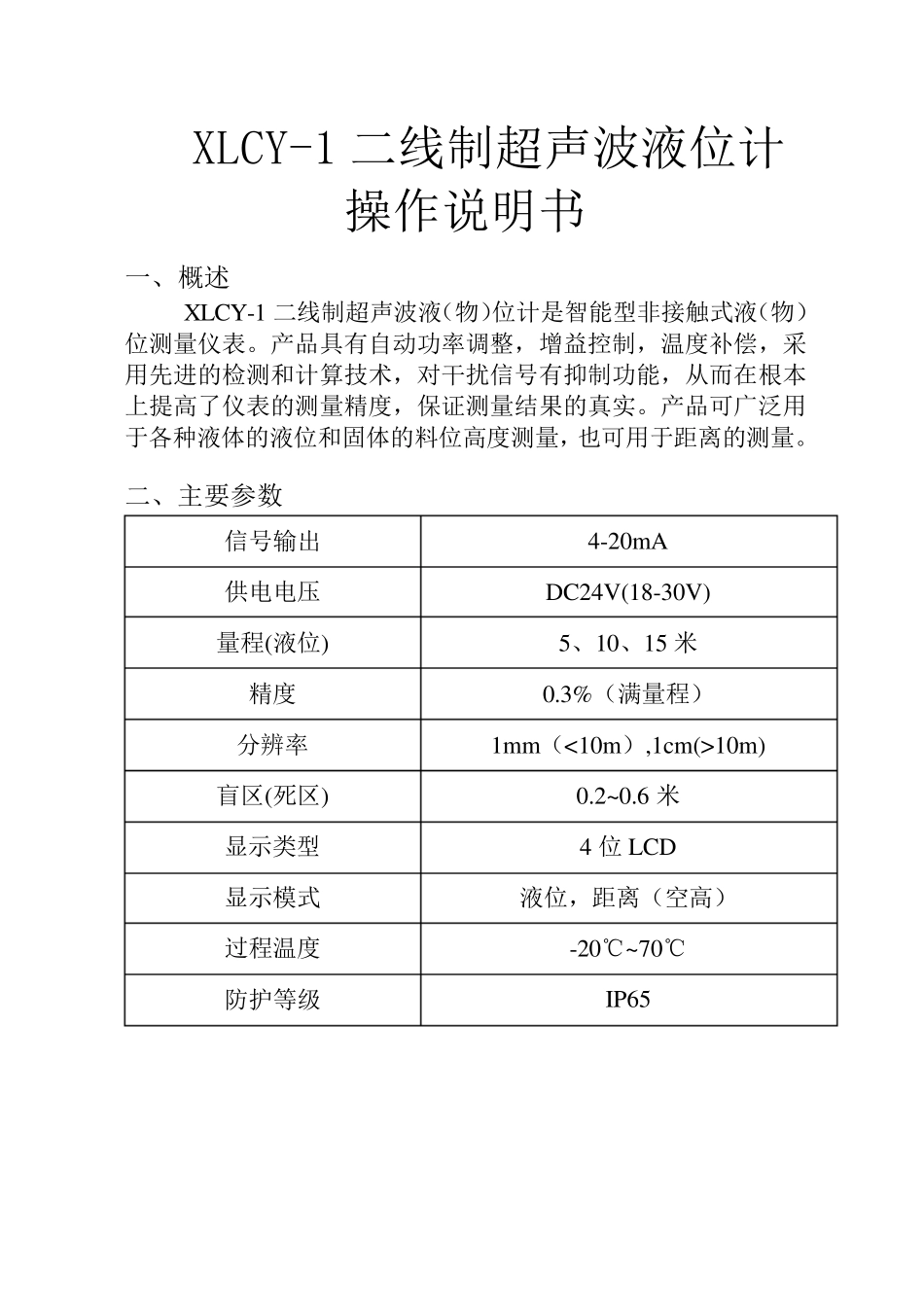

XLCY-1 二线制超声波液位计 操作说明书 一、概述 XLCY-1 二线制超声波液（物）位计是智能型非接触式液（物）位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测和计算技术，对干扰信号有抑制功能，从而在根本上提高了仪表的测量精度，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的料位高度测量，也可用于距离的测量。 二、主要参数 信号输出 4-20mA 供电电压 DC24V(18-30V) 量程(液位) 5、10、15 米 精度 0.3%（满量程） 分辨率 1mm（<10m）,1cm(>10m) 盲区(死区) 0.2~0.6 米 显示类型 4 位LCD 显示模式 液位，距离（空高） 过程温度 -20℃~70℃ 防护等级 IP65 1 三、操作说明 <一>LCD 显示信息 1. 主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下2 种显示方式（液位和距离） 注：主显示界面由用户参数DIST(0)LEVEL(1)中设的值决定。（详见参数说明） 2 、用户参数界面(各代码的说明、参数意义) PASS 密码输入（输入3456 进入参数设定） MAX_DIST 空距:设成探头底面到液位值为0 位置的距离 FULL 满度：20mA 电流设定点。 BLANKING 测量盲区：盲区即探头下表面到测量液（物）面最小距离，在这一区间内仪表无法正常工作，一般取值30CM~60CM 之间。 REAT 测量数据的变化率：测量数据的变化率控制，该值显示每次测量后最大允许的测量值变化量，一般测液位时设定为10~30mm。设定为00mm 时仪表转换至物(料)位模式。 DIST(0)LEVEL(1) 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位,设成“02”，“03” 为工厂调试模式，实际现场使用时不建议在此模式下。 2 COM_ID 滤波次数：该参数只有当RATE(测量数据变化率)设成00m m ,即仪表在物(料)位模式下时才有效，该参数值越大则信号滤波能力越强，但同时也会降低仪表的响应速度，所以一般取值为3-5 之间。 <二>按键定义 更换显示内容：处于主显示界面时，按此键进入密码界面，处于用户参数界面时，按此键切换到下一个 参数界面。 需要输入密码或修改参数时，按此键即进入设定状态，此时被修改的位会闪烁，再按此键，闪动位数字加‘1’变化。 修改位向右移至下一位数字， 与 键配合修改参数或输入密码。 修改完参数后按此键确认（确认后不会有闪动数字），再次按此键则返回主显示界面。 <三>用户参数设置（密码：...
