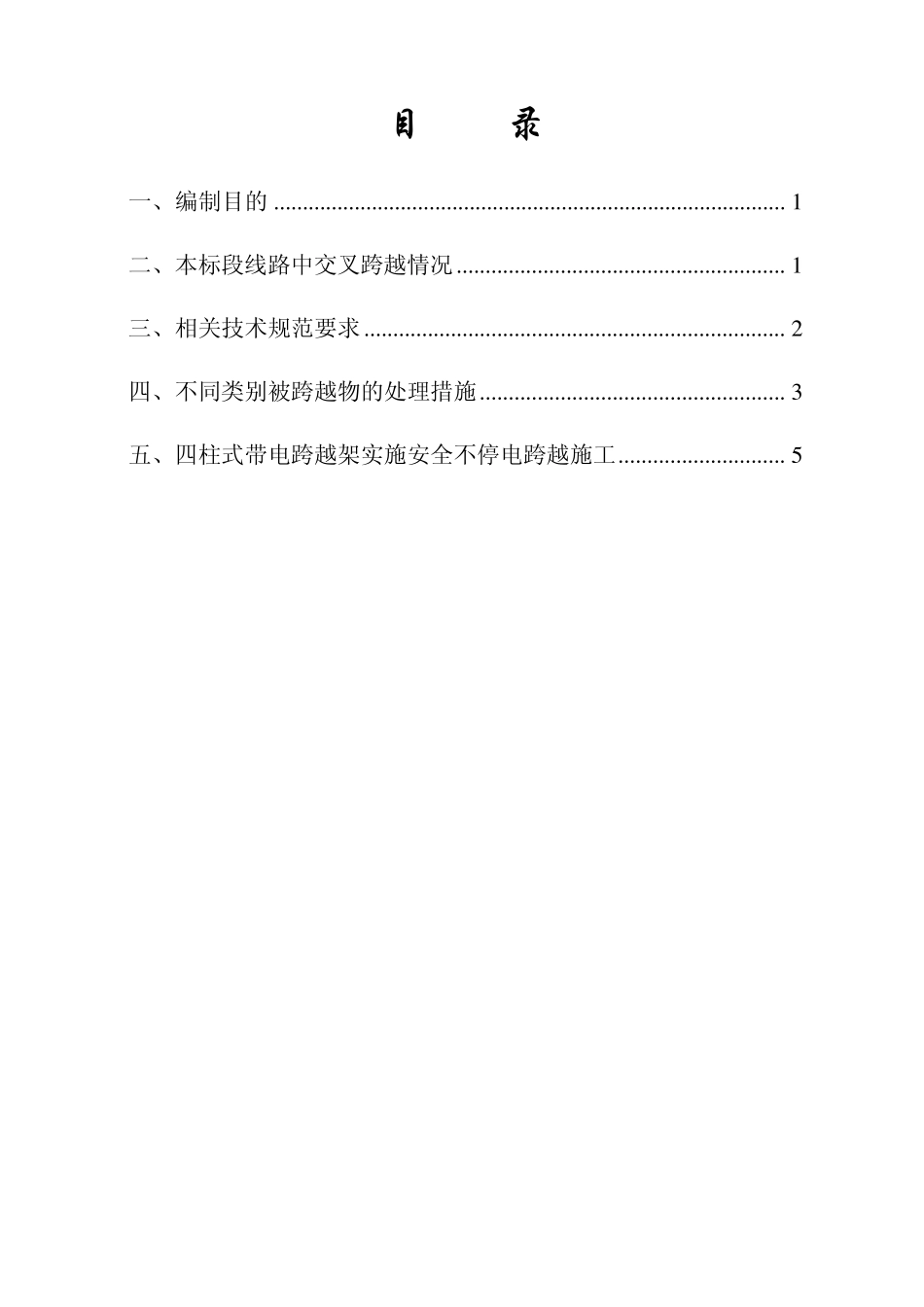

白天线π接进沙溪坝变220kV 线路改建工程 跨越方案、技术措施 四川惠特电力投资建设有限公司 二○○六年六月 审批： 审核： 编写： 目 录 一、编制目的 ......................................................................................... 1 二、本标段线路中交叉跨越情况 ......................................................... 1 三、相关技术规范要求 ......................................................................... 2 四、不同类别被跨越物的处理措施 ..................................................... 3 五、四柱式带电跨越架实施安全不停电跨越施工 ............................. 5 白天线π 接进沙溪坝变220kV 线路改建工程 跨越方案、技术措施 1 四川惠特电力投资建设有限公司 跨越方案、技术措施 一、编制目的 本标段放紧线施工中，接近带电体作业较多，存在的危险性更大；为确保放紧线施工的绝对安全，特编制祥细跨越架搭设技术措施，各施工队必须认真参照执行，保证安全。 二、本标段线路中交叉跨越情况 1、交叉跨越统计 序 号 被跨越物名称 单 位 跨越次数 1 110kV 袁沙Ⅱ回 处 1 2 35kV 电力线 处 7 3 10kV 电力线 处 19 4 380V 及以下 处 40 5 Ⅲ级通讯线 处 4 6 地埋兰成渝输油管道 处 3 7 地埋天然气管道 处 2 8 宝成铁路 处 1 9 108 国道 处 1 白天线π 接进沙溪坝变220kV 线路改建工程 跨越方案、技术措施 2 四川惠特电力投资建设有限公司 10 机耕道 处 1 11 白龙江 处 1 2、跨越停电计划 序号施工耐张段跨越杆塔号 被跨越线路名称电压等级跨越次数停电时间备注1N1-N2N1-N2铁路贯通线(白沙线)2条10kV22N5-N13N8-N9赤化线06-07 1条10kV17月2日-7月12日3N13-N20N14-N15白紫剑沙917石桥支路1条10kV16月26-7月6日4N23-N24宝轮煤矿医院支路1条白紫剑沙917老林支路1条10kV25N24-N25宝轮煤矿1条煤矿电气化专线1条10kV26N25-N26白紫剑沙917 1条10kV17N26-N27白紫剑沙917 1条10kV18N27-N28白紫剑沙917 1条10kV19N30-N31白紫剑沙917支路紫兰村3号变1条宝珠寺专线紫兰村3队1条10kV210N31-N32水电五局专线紫兰坝水工机械厂1条紫兰坝公司专线沙石场专线1条宝轮纸厂专线1条白紫剑沙917石龙村段1条10kV411N33-N34广元陶瓷厂专线1条昭化纸厂专线2条10kV312N34-N35袁沙线Ⅱ回N28-N29 1条110kV1N33-...
