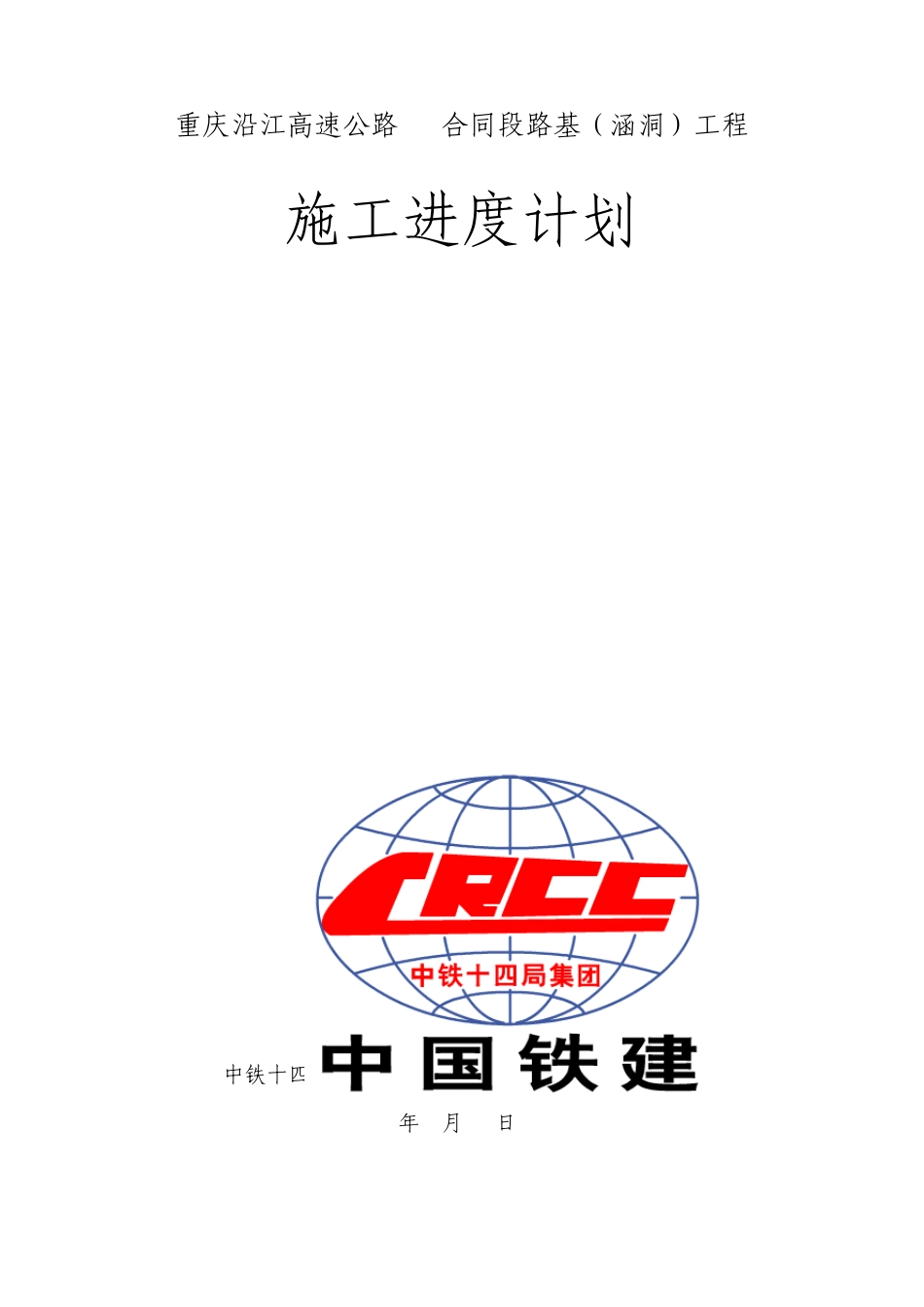

重庆沿江高速公路W2合同段路基（涵洞）工程 施工进度计划 中铁十四局集团有限公司重庆沿江高速项目经理部 2010年 1月 27日 1 重庆沿江高速公路W 2 合同段 路基（涵洞）进度计划 一、工程概况 重庆沿江高速公路W2合同段道路起点桩号K5+971，终点桩号K11+897，总长5.936Km。本合同段节点工程为五步河大桥（19×40m预应力砼 T梁）和岩上大桥（8×30m预应力砼 T梁）；非节点工程为路基涵洞及防护工程。 涵洞结构明细表如下（序号1和 15为上跨路基桥梁）： 序号 里程 尺寸 长度（m） 结构形式 1 K6+310.572 1×28m？ 96 预应力砼现浇梁 2 CKO+085 1-3m 20 钢筋混凝土盖板涵 3 AKO+460 1-3m 30 钢筋混凝土盖板涵 4 EKO+435 1-3m 24 钢筋混凝土盖板涵 5 AK6+820 1-3.0×3.0m 64 钢筋混凝土盖板涵 6 AK7+000 1-1.5×1.5m 52 钢筋混凝土盖板涵 7 AK7+240 1-1.5×1.5m 68 钢筋混凝土盖板涵 8 AK7+360 1-2.5×2.5m 84 钢筋混凝土盖板涵 9 AK7+600 52 钢筋混凝土盖板涵 10 AK8+410 1-1.5×1.5m 60 钢筋混凝土盖板涵 11 AK8+684 1-4.5×4.5m 52 钢筋混凝土箱涵 12 AK9+180 人行通道 32 钢筋混凝土盖板涵 13 AK9+400 1-2.0×2.0m 76 钢筋混凝土盖板涵 14 AK9+490 1-4.5×4.5m 76 钢筋混凝土箱涵 15 K10+700 22+35+22m 79 钢筋混凝土人行天桥 16 K11+095 1-4.0m 110 钢筋混凝土拱涵 17 K11+400 1-2.5×2.5m 66 钢筋混凝土盖板涵 2 二、路基涵洞预计工期 2010年6月1日～2011年8月1日，14个月。 三、进度计划安排 1、涵洞及通道施工安排 涵洞及通道共15座，单座长度24m到80m不等；由3个施工队伍承担该项工程的施工任务，共6个班组。其中1队伍为专业涵洞、路基挡护施工队，另外2队伍为桥梁施工队伍，在桥梁桩基专业施工同时，其先期进行涵洞施工。其中，AK8+220—AK9+650段 1.43Km做为岩上大桥和五步河大桥上部结构 T梁的预制场地，其范围内的5座涵洞（通道）将首先开工。 涵洞施工周期（除五步河大桥向大里程方向的K11+095和+400两座涵洞）需120日历天，即：2010年6月1日—2010年9月28日。K11+095和+400两座涵洞在标段尾部，施工时间安排在2010年8月2日—10月28日。 2 、路基（土石方）工程施工安排 路基（土石方）工程量，填方约 98万立方，挖方约 110万立方。由2个队伍承担该项工程的施工任务。任务划分以岩上大桥为分界点。 涵洞施工...
