路基填筑施工技术交底VIP免费

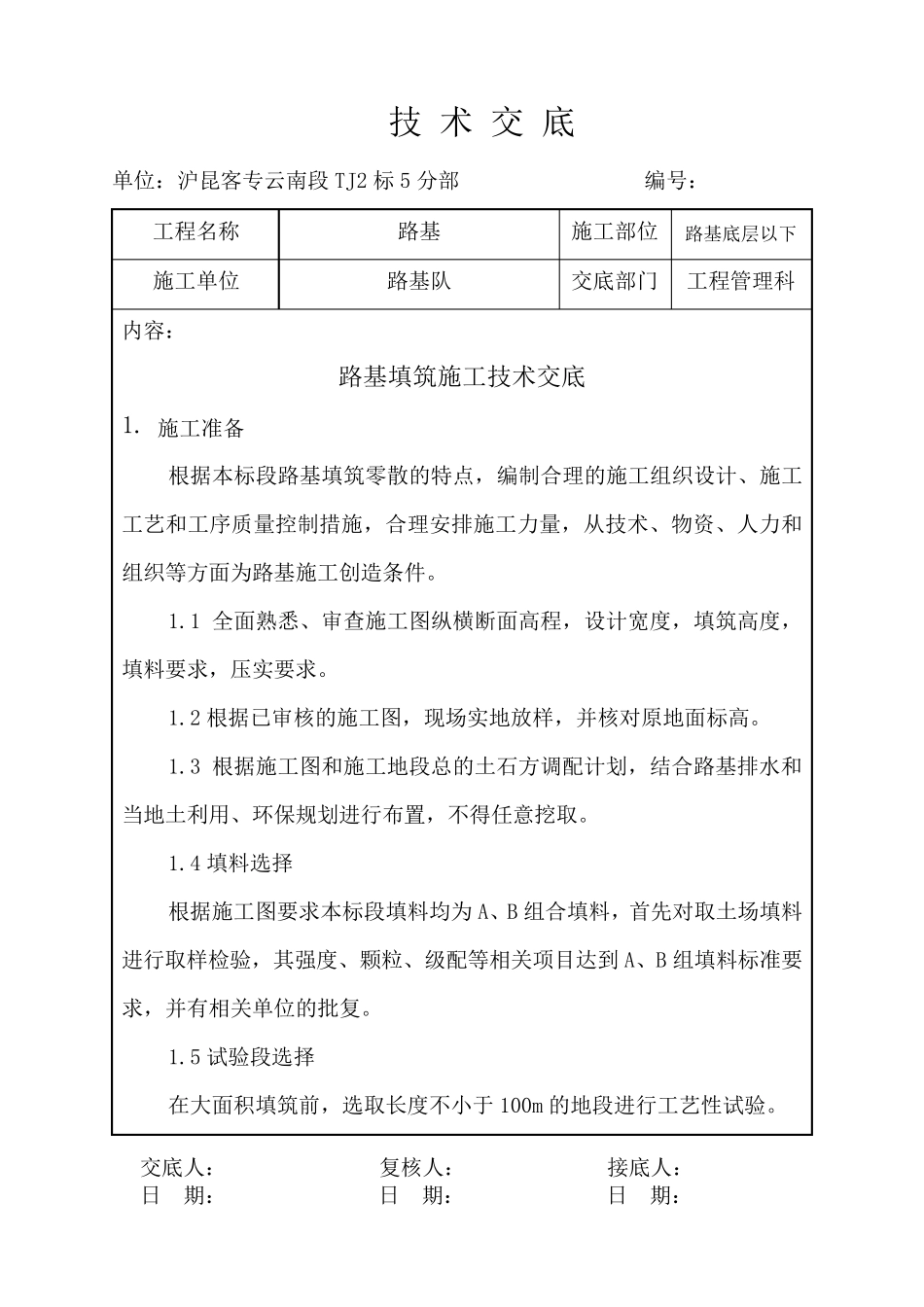

交底人： 复核人： 接底人： 日 期： 日 期： 日 期： 技 术 交 底 单位：沪昆客专云南段TJ2 标5 分部 编号： 工程名称 路基 施工部位 路基底层以下 施工单位 路基队 交底部门 工程管理科 内容： 路基填筑施工技术交底 1. 施工准备 根据本标段路基填筑零散的特点，编制合理的施工组织设计、施工工艺和工序质量控制措施，合理安排施工力量，从技术、物资、人力和组织等方面为路基施工创造条件。 1.1 全面熟悉、审查施工图纵横断面高程，设计宽度，填筑高度，填料要求，压实要求。 1.2 根据已审核的施工图，现场实地放样，并核对原地面标高。 1.3 根据施工图和施工地段总的土石方调配计划，结合路基排水和当地土利用、环保规划进行布置，不得任意挖取。 1.4 填料选择 根据施工图要求本标段填料均为 A、B 组合填料，首先对取土场填料进行取样检验，其强度、颗粒、级配等相关项目达到A、B 组填料标准要求，并有相关单位的批复。 1.5 试验段选择 在大面积填筑前，选取长度不小 于 100m 的地段进行工艺性 试验。 交底人： 复核人： 接底人： 日 期： 日 期： 日 期： 2.技术要求 本路基填筑施工方案的技术标准如下： 《客运专线铁路路基工程施工质量验收暂行标准》 《客运专线铁路路基工程施工技术指南》 《新建铁路沪昆客运专线施工图路基设计详图》 3.施工程序与工艺流程 3.1、A、B 组填料的强度和级配检测，验收下承层和测量放样位置。 3.2、填料的运输、分层摊铺平整、分层洒水与碾压、分层检测、路堤边坡及路面修整。 3.3、填写检查检测记录及试验报告并报验。 3.4、工艺流程 三 阶 段 、四区段 、八流程填筑施工工艺框图 路基填筑 施工准备阶段 施工阶段 整修验收阶段 填筑区 平整区 碾压区 检验区 分层填筑 摊铺碾压 洒水晾晒 碾压夯实 检验签证 施工准备 路基整修 基底处理 交底人： 复核人： 接底人： 日 期： 日 期： 日 期： 4.施工要求 4.1 施工开始条件 1）施工准备工作全部完成； 2）试验段取得的各项技术参数符合施工图要求，机具人员进场，施工组织设计、施工工艺试验、工序质量控制措施已编制。 4.2 测量放样 1）现场交桩以后，必须完成中线、水准的施工复测，并与相邻地段贯通闭合，之后才施测线路中心桩和路基边桩，中线、水准、边桩的测量误差必须符合施工测量的有关规定。测量工作必须贯彻双检制。 2）依据中心位置、...
