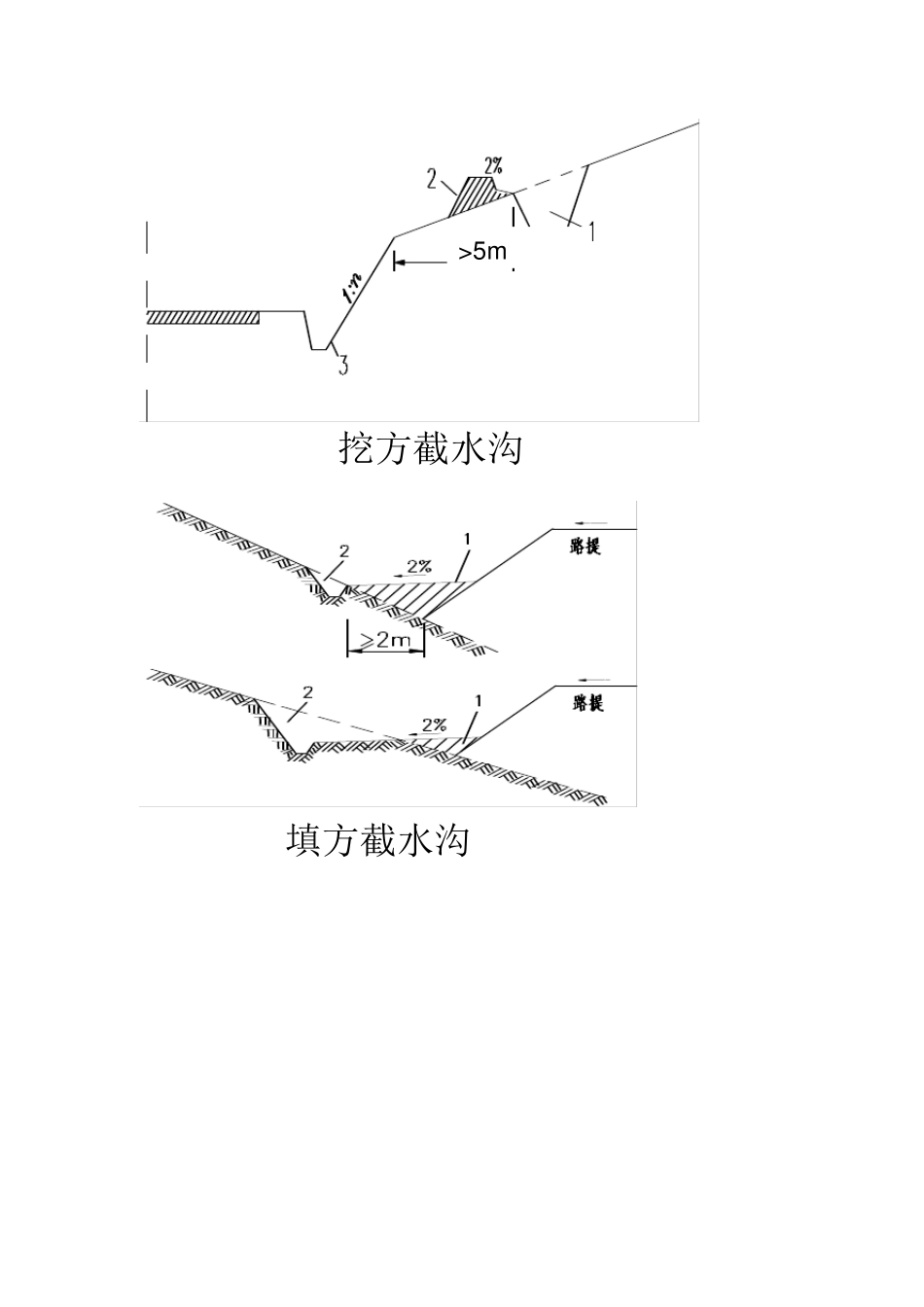

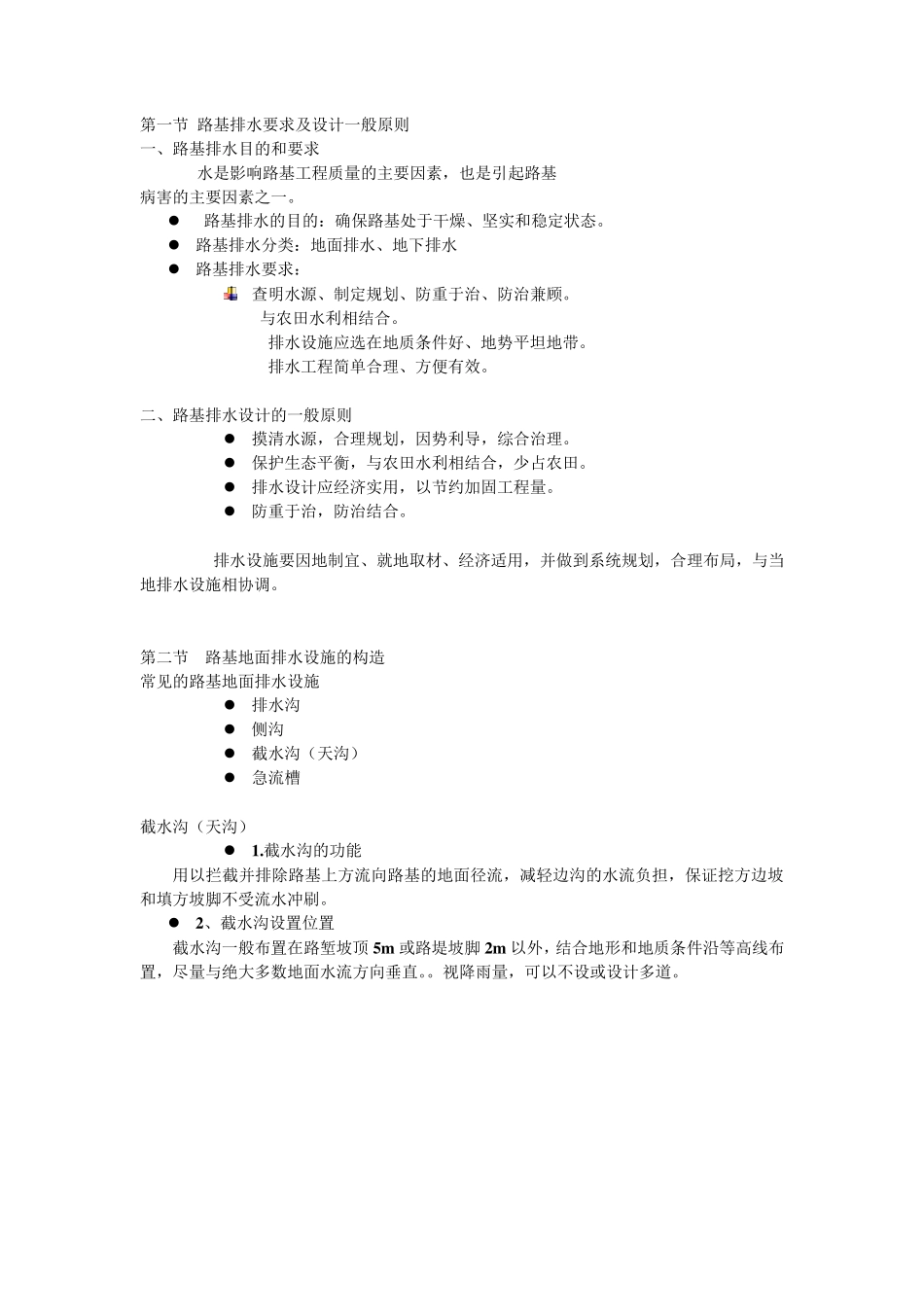

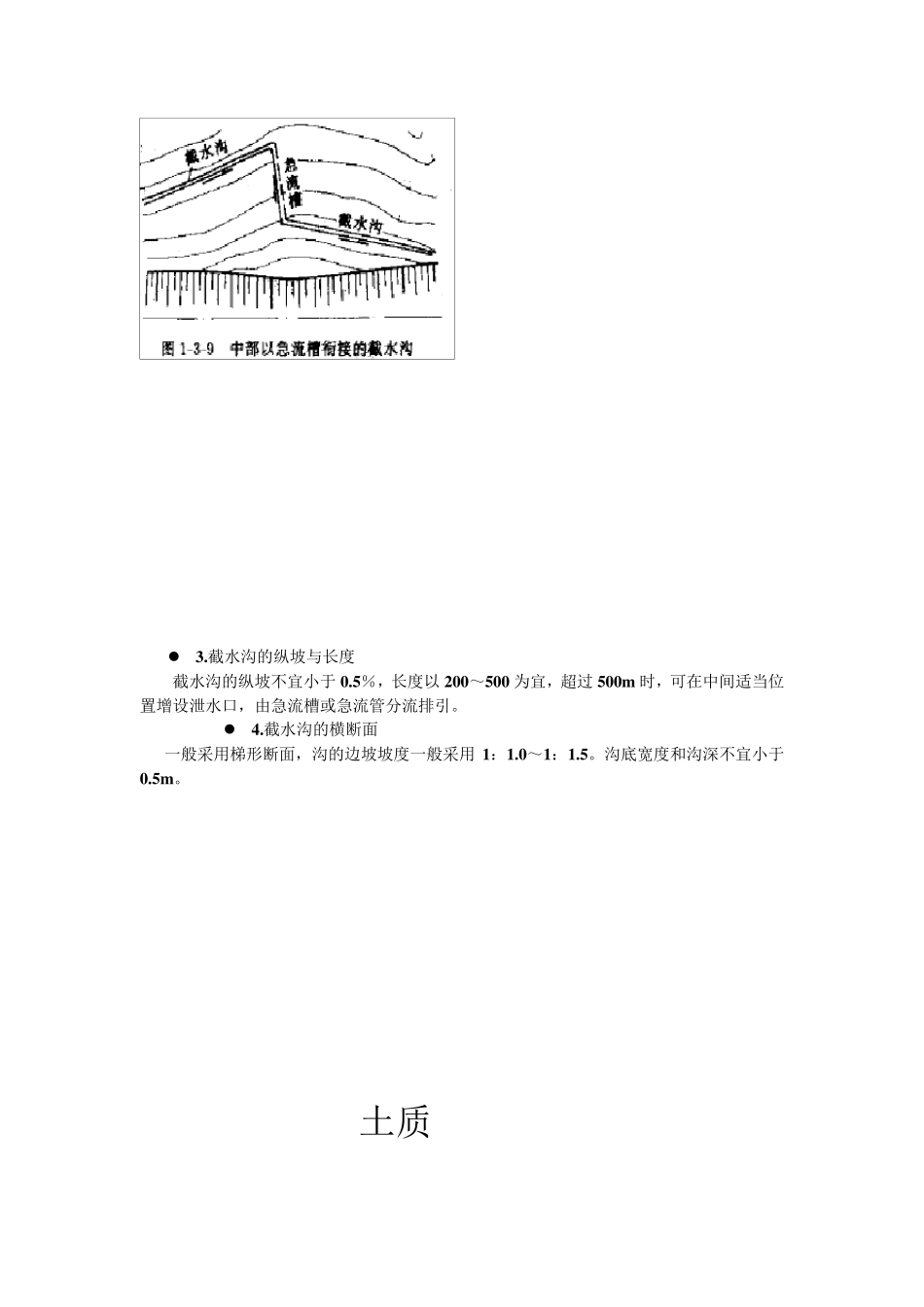

第一节 路基排水要求及设计一般原则 一、路基排水目的和要求 水是影响路基工程质量的主要因素，也是引起路基 病害的主要因素之一。  路基排水的目的：确保路基处于干燥、坚实和稳定状态。  路基排水分类：地面排水、地下排水  路基排水要求： 查明水源、制定规划、防重于治、防治兼顾。 与农田水利相结合。 排水设施应选在地质条件好、地势平坦地带。 排水工程简单合理、方便有效。 二、路基排水设计的一般原则  摸清水源，合理规划，因势利导，综合治理。  保护生态平衡，与农田水利相结合，少占农田。  排水设计应经济实用，以节约加固工程量。  防重于治，防治结合。 排水设施要因地制宜、就地取材、经济适用，并做到系统规划，合理布局，与当地排水设施相协调。 第二节 路基地面排水设施的构造 常见的路基地面排水设施  排水沟  侧沟  截水沟（天沟）  急流槽 截水沟（天沟）  1.截水沟的功能 用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。  2、截水沟设置位置 截水沟一般布置在路堑坡顶 5m 或路堤坡脚 2m 以外，结合地形和地质条件沿等高线布置，尽量与绝大多数地面水流方向垂直。。视降雨量，可以不设或设计多道。 挖方截水沟 >5m 填方截水沟  3.截水沟的纵坡与长度 截水沟的纵坡不宜小于0.5％，长度以200～500 为宜，超过500m 时，可在中间适当位置增设泄水口，由急流槽或急流管分流排引。  4.截水沟的横断面 一般采用梯形断面，沟的边坡坡度一般采用 1：1.0～1：1.5。沟底宽度和沟深不宜小于0.5m 。 土质 排水沟  1.排水沟的功能 将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引排至桥涵或路基范围以外的指定地点。  2.排水沟的纵坡 排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，为此宜通过水文水力计算而择优选定。一般情况下，可取 0.5～1.0%。  3.排水沟的横断面 排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。沟的边坡坡度可采用 1：1.0～1：1.5。沟底宽度和沟深不宜小于 0.5m 。  4.排水沟的布置 排水沟的布置应尽可能远离路基，通常距路基坡脚不宜小于 2m ，平面上应力求直捷，需要转弯时亦应尽量圆顺，做成弧形，其半径不宜小于 10～20m ，连...
