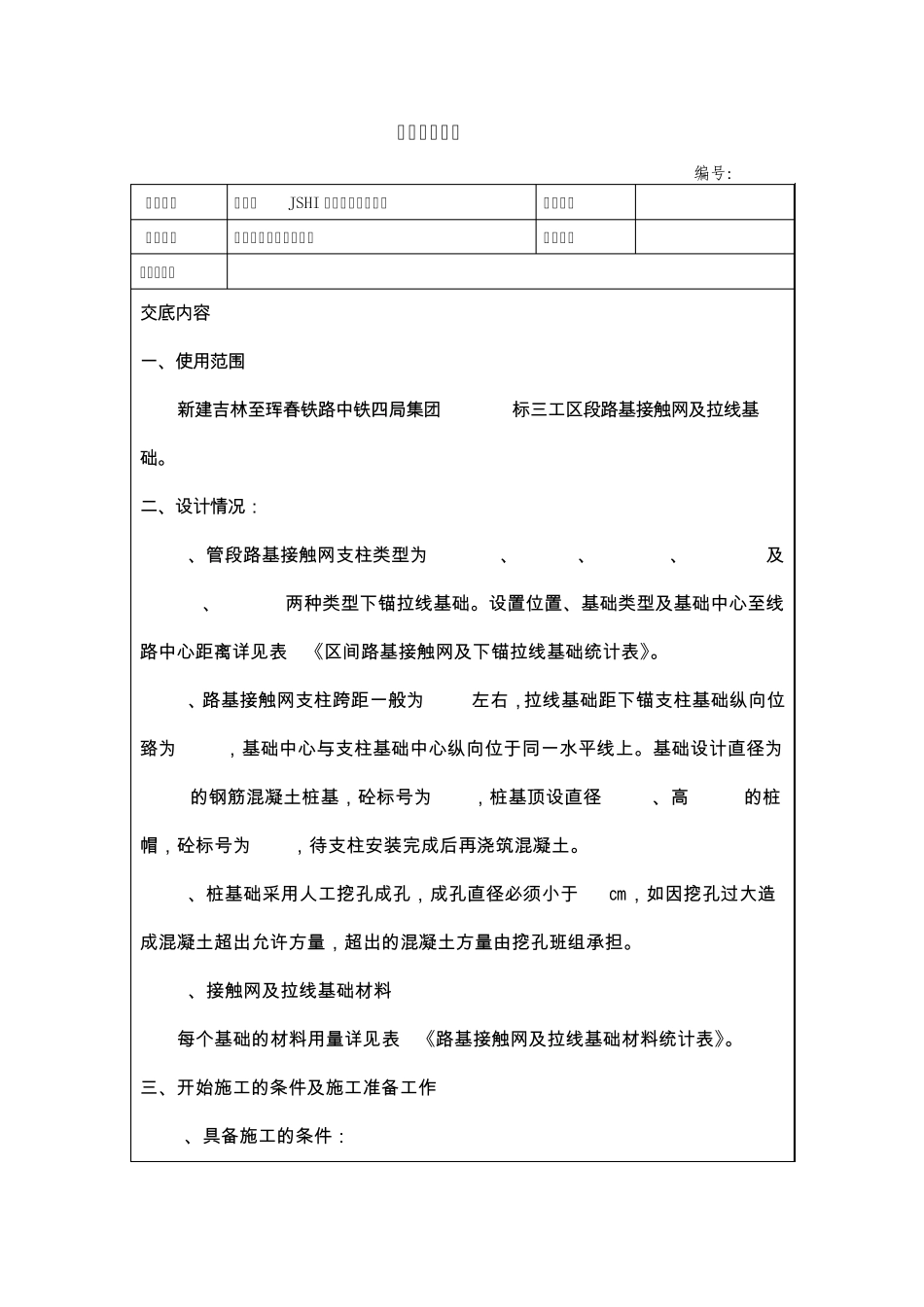

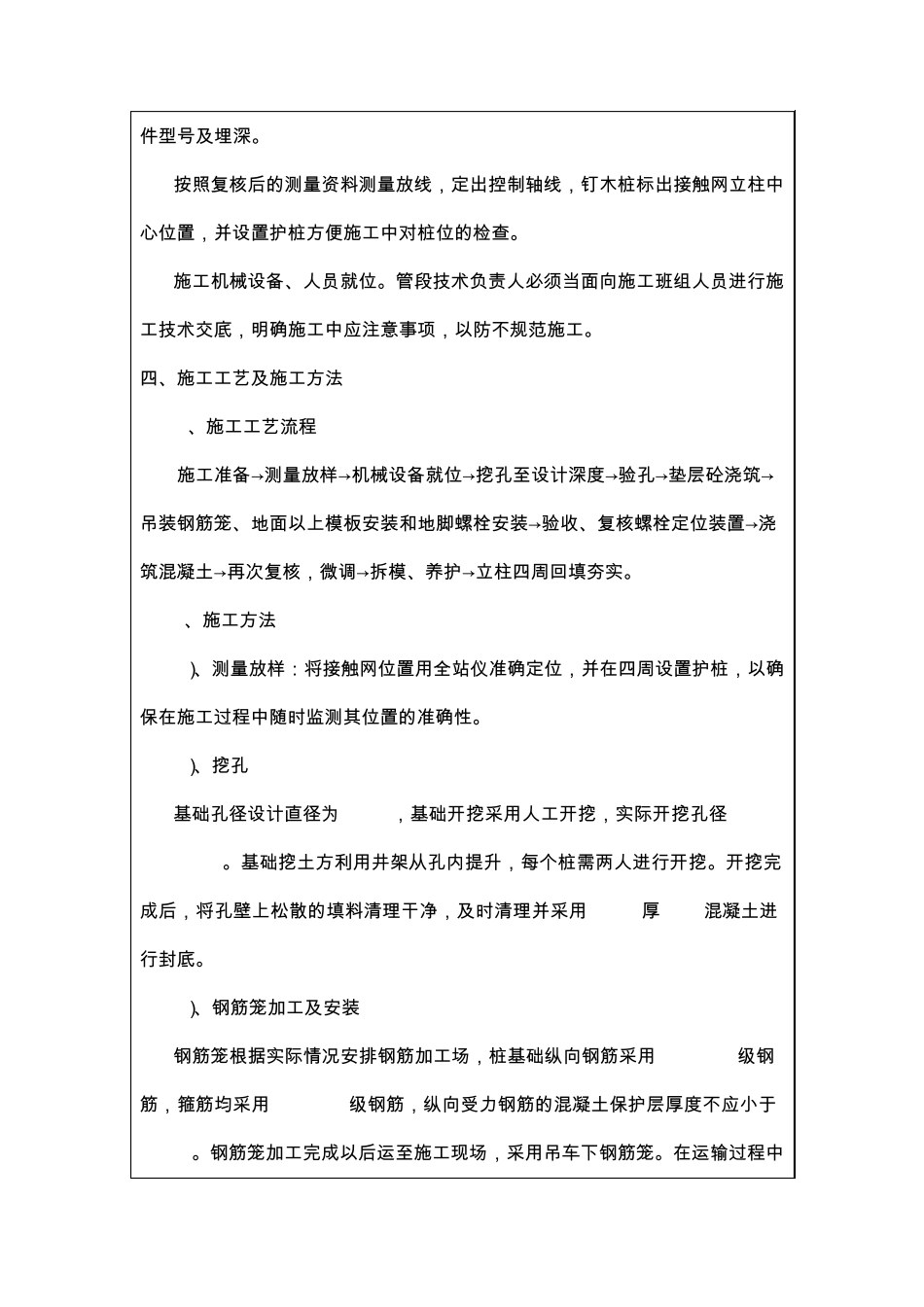

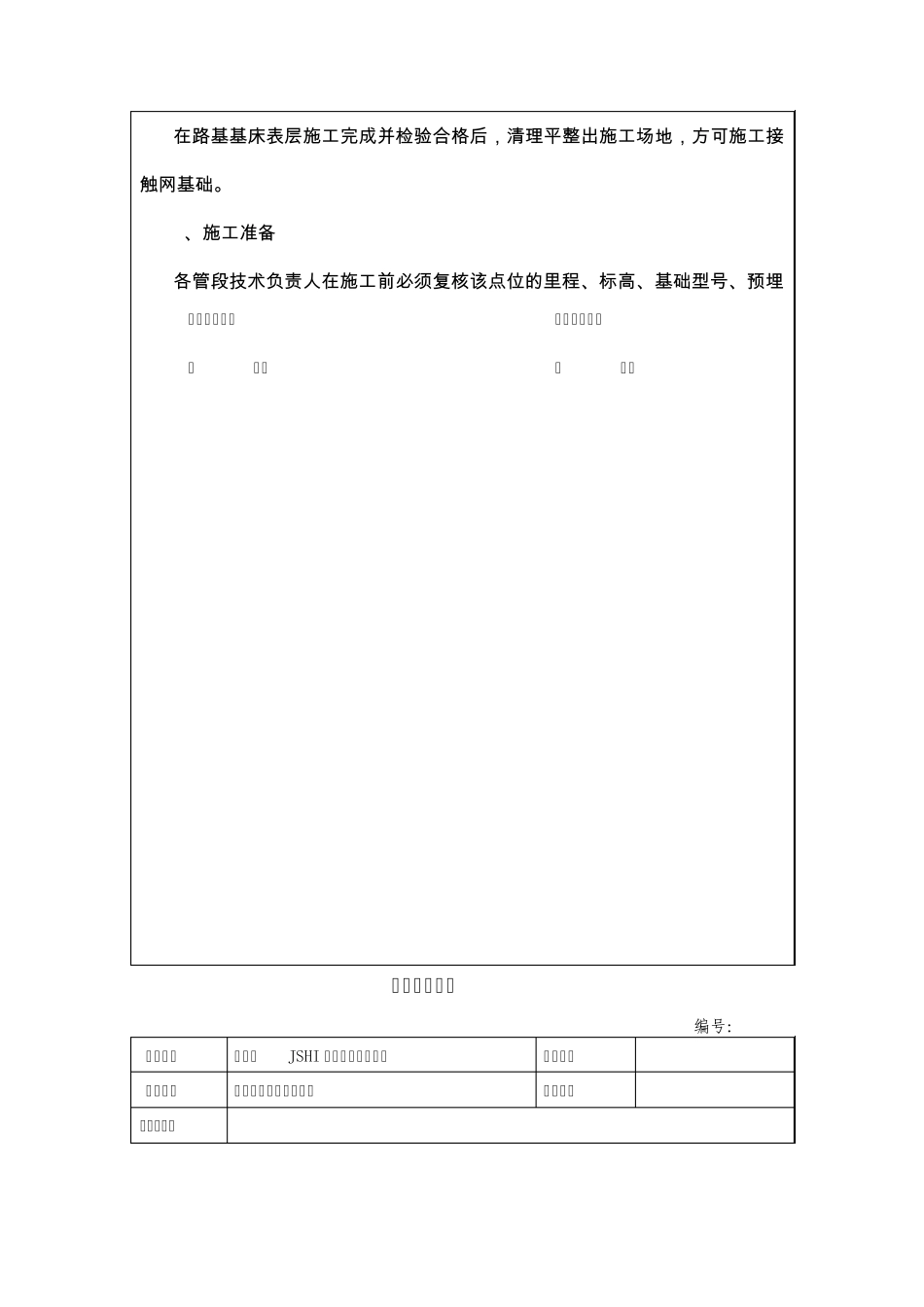

技术交底记录 编号: 工程名称 吉图晖JSHI 标三工区路基工程 施工班组 分项工程 路基接触网及拉线基础 施工图号 相对人签字 交 底 内 容 一 、使用范围 新建吉林至珲春铁路中铁四局集团JHS-I标三工区段路基接触网及拉线基础。 二、设计情况: 1、管段路基接触网支柱类型为 GQ-100、GQ120、JGH-100、JGH-140及LXJC-1、LXJC-2两种类型下锚拉线基础。设置位置、基础类型及基础中心至线路中心距离详见表-1《区间路基接触网及下锚拉线基础统计表》。 2、路基接触网支柱跨距一 般为 50m左右,拉线基础距下锚支柱基础纵向位臵为 8.0m,基础中心与支柱基础中心纵向位于同一 水平线上。基础设计直径为70cm的钢筋混凝土桩基,砼标号为 C30,桩基顶设直径 80cm、高 20cm的桩帽,砼标号为 C30,待支柱安装完成后再浇筑混凝土。 3、桩基础采用人工挖孔成孔,成孔直径必须小于 80㎝,如因挖孔过大造成混凝土超出允许方量,超出的混凝土方量由挖孔班组承担。 4、接触网及拉线基础材料 每个基础的材料用量详见表-2《路基接触网及拉线基础材料统计表》。 三、开始施工的条件及施工准备工作 1、具备施工的条件: 在 路 基 基 床 表 层 施 工 完 成 并 检 验 合 格 后 , 清 理 平 整 出 施 工 场 地 , 方 可 施 工 接触 网 基 础 。 2、施 工 准备 各管段技术负责人在 施 工 前必须复核该点位的里程、标高、基 础 型号、预埋 交底人签字: 复核人签字: 日 期: 日 期: 技术交底记录 编号: 工程名称 吉图晖JSHI 标三工区路基工程 施工班组 分项工程 路基接触网及拉线基础 施工图号 相对人签字 件 型 号 及 埋 深 。 按 照 复 核 后 的 测 量 资 料 测 量 放 线 , 定 出 控 制 轴 线 , 钉 木 桩 标 出 接 触 网 立 柱 中心 位 置 , 并 设 置 护 桩 方 便 施 工 中 对 桩 位 的 检 查 。 施 工 机 械 设 备 、人 员 就 位 。 管 段 技 术 负 责 人 必 须 当 面 向 施 工 班 组 人 员 进 行 施工 技 术 交 底 , 明 确 施 工 中 应 注 意 事 项 , 以 防 不 规 范 施 工 。 四 、施 工 工 艺 及 施 工 方 法 1、施 工 工 艺 流 程 施 工 准 备 →测 量 放 样 →机 械 设 备 就 位 →挖 孔 至 设 计...
