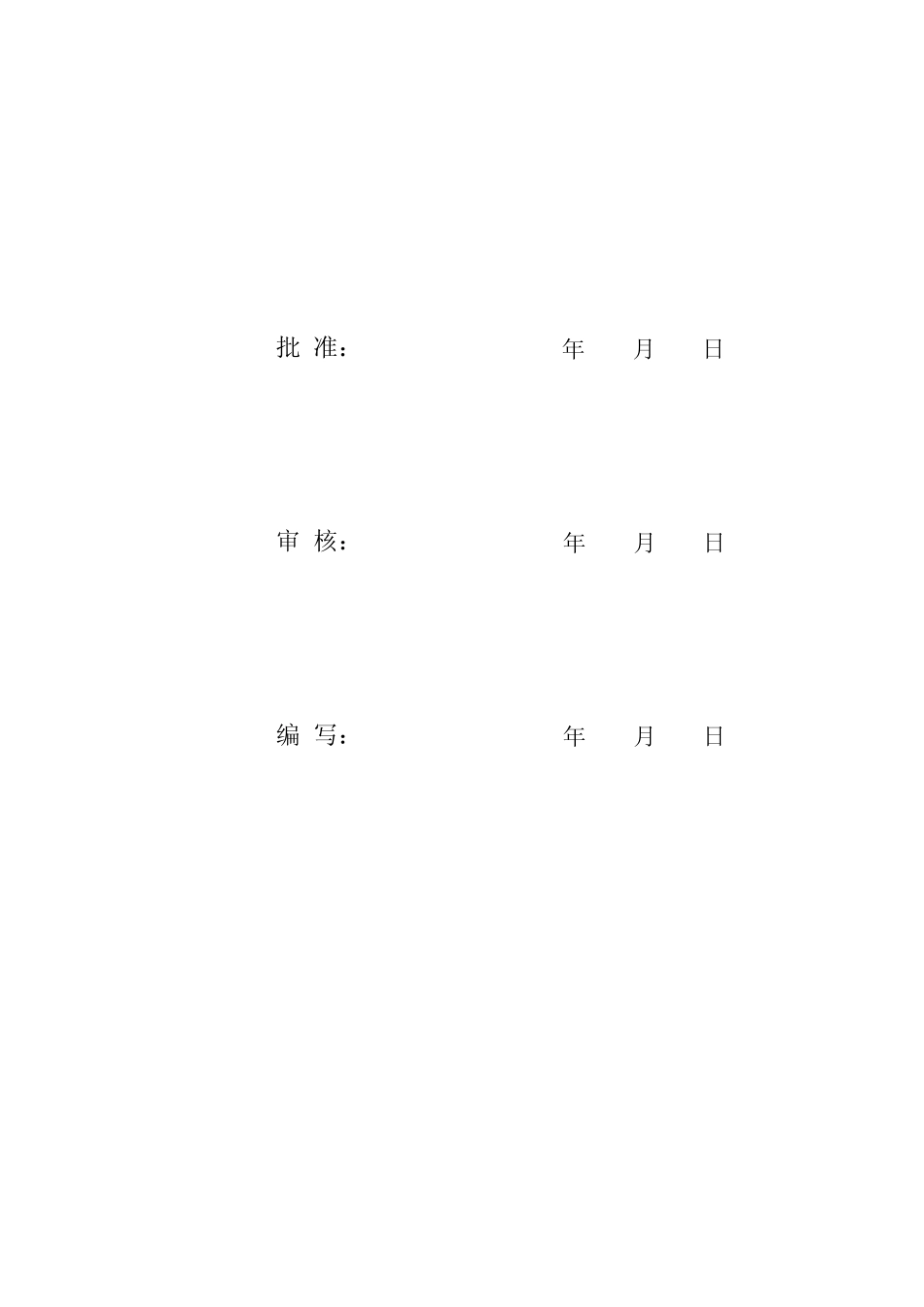

中 水 四 局 宁 杭 客 运 专 线 中 心 试 验 室 路 基 工 程 检 测 作 业 指 导 书 批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日 一、K 30 ①、检验目的及适用范围： K30平板荷载是采用直径为30cm的荷载板测定下沉量为1.25mm时的地基系数的试验方法；适用于粒径不大于荷载板直径1/4的各类土和土石混合填料，测试有效深度为400-500mm。 ②、检测环境要求： a、平板荷载试验应置于扰动带以下进行； b、对于粗、细粒均质土，宜在压实后2-4h内开始进行； c、测试面必须是平整无坑洞的地面；必要时铺2-3mm的干燥中砂或石膏腻子；测试面应远离震源； d、雨天或风力大于6级的天气，不得进行试验。 ③、检测标准：《铁路工程土工试验规程》 TB10102-2004 ④、仪器设备： 1).荷载板：荷载板为园形钢板, 其直径为30cm、板厚为25mm。荷载板上应带有水准泡。 2).加载装置： a.液压千斤顶与手动油泵, 通过高压油软管连接。千斤顶顶端应设置球铰，并配有可调节丝杆和加长杆件，以便与各种不同高度的反力装置相适应。选用荷载应大于或等于50kN。 b.液压油软管长度至少为2m，两端应装有自动开闭阀门的快速接头，以防止液压油漏出。 c.手动液压泵上应装有一个可调节减压阀，可准确地分级对荷载板实施加、卸载。 d.测压表量程应达到最大试验荷载的1.25倍, 精度不低于0.6级。 e.当使用测力计直接测量加荷荷载时，测力计精度应达到1％。 3).反力装置的承载能力应大于最大试验荷载10kN。 4).下沉量测量装置由测桥和测表组成。测桥是用于安装测表固定支架或作为测表量测基准面，由长度大于3m的支撑粱和支撑座组成，当跨度为4m时其截面系数应大于或等于8cm3。测表宜配置3～4个精度为0.01mm的百分表或电子数显百分表, 量程应不小于10mm, 每个测表应配有可调式固定支架。 5).其他：铁锹、钢板尺（长400mm）、毛刷、圬工泥刀、刮铲、水准仪、铅垂、褶尺、干燥中砂、石膏、油、遮阳挡风设施等。 6). 试验仪器的校验应符合下列规定： a.测试地基系数时，应对仪器进行测试校验。 b.新仪器进行试验的三个月内，应每月标定一次，以作出相应误差修正。当三次标定误差小于5%时，仪器进入稳定期。仪器每次投入新工点或每年必须予以校验一次。 ⑤.操作步骤 1).场地测试面应进行平整，并使用毛刷扫去松土。当处于斜坡上时，应将荷载板支撑面做成水平面。 2).安置平板载荷仪： a.将荷载板放置于测...
