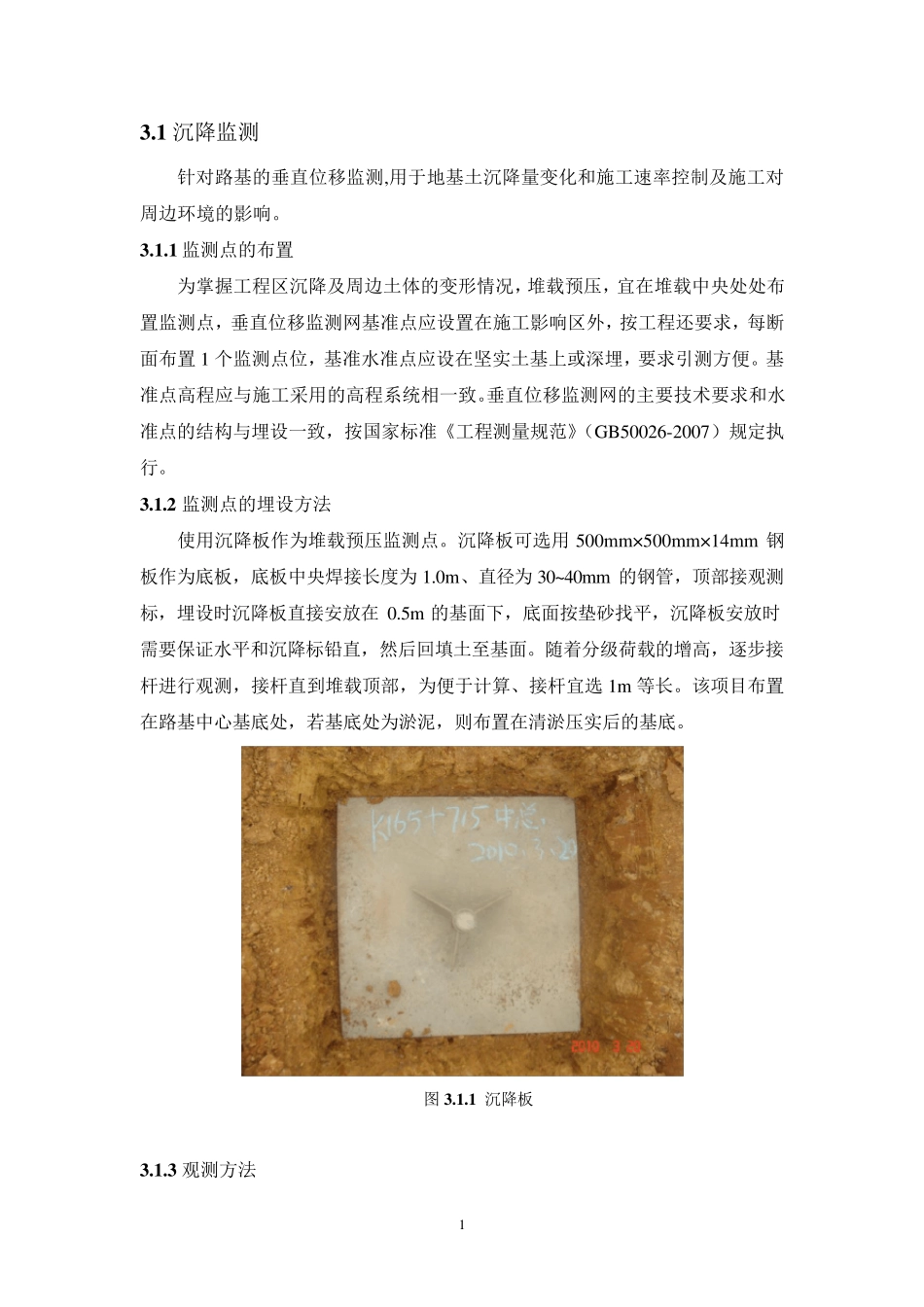

1 3 .1 沉降监测 针对路基的垂直位移监测,用于地基土沉降量变化和施工速率控制及施工对周边环境的影响。 3 .1 .1 监测点的布置 为掌握工程区沉降及周边土体的变形情况，堆载预压，宜在堆载中央处处布置监测点，垂直位移监测网基准点应设置在施工影响区外，按工程还要求，每断面布置1 个监测点位，基准水准点应设在坚实土基上或深埋，要求引测方便。基准点高程应与施工采用的高程系统相一致。垂直位移监测网的主要技术要求和水准点的结构与埋设一致，按国家标准《工程测量规范》（GB50026-2007）规定执行。 3 .1 .2 监测点的埋设方法 使用沉降板作为堆载预压监测点。沉降板可选用500mm×500mm×14mm 钢板作为底板，底板中央焊接长度为1.0m、直径为30~40mm 的钢管，顶部接观测标，埋设时沉降板直接安放在0.5m 的基面下，底面按垫砂找平，沉降板安放时需要保证水平和沉降标铅直，然后回填土至基面。随着分级荷载的增高，逐步接杆进行观测，接杆直到堆载顶部，为便于计算、接杆宜选1m 等长。该项目布置在路基中心基底处，若基底处为淤泥 ，则 布置在清 淤压实后的基底。 图 3 .1 .1 沉降板 3 .1 .3 观测方法 2 地表沉降观测采用水准观测法，施测时刻选用天宝DINI03 电子水准仪配铟钢水准尺，施测期间按“2007 规范”二等精度要求施测。根据规范要求和结合工程性质，高程控制网宜一个月时间进行一次联测，以检测基准点的稳定性，确保观测质量。 图 3.1.2 天宝DIN I03 电子水准仪 3.1.4 初始值选取 在预压期确定好初始值，为保证初始值的准确性，一般应不少于三次观测，确认无误后，取均值定为初值。 3.1.5 数据处理 (1) 沉降点的沉降值△Ht等于沉降点与基点间高差△h 在时刻t时的改变值。 即：△Ht（1，2）=△Ht（2）－△Ht（1） (2) 单位以毫米计。 (3) 沉降点的累计下沉值为累计时间内该沉降点沉降值之代数和。 3.2 水平位移监测 针对路基的水平位移监测，用于地基土水平位移和施工速率控制及施工对周边环境的影响。 3.2.1 监测点的布置 在预压过程，为能及时掌握场区外侧不同距离处地表土体水平变形量，地表水平位移检测的工作基点，设于监测点直线段二端，位置在施工区影响外，当测线较长时，可间隔 150m 左右增设工作基点，一般可用三角网观测增设工作基点，每次检测前，工作基点应与设与设于施工影响区外的平面监测控制网联测。地表土体水平位移监测网的主要技术要求，按“2007 规...
