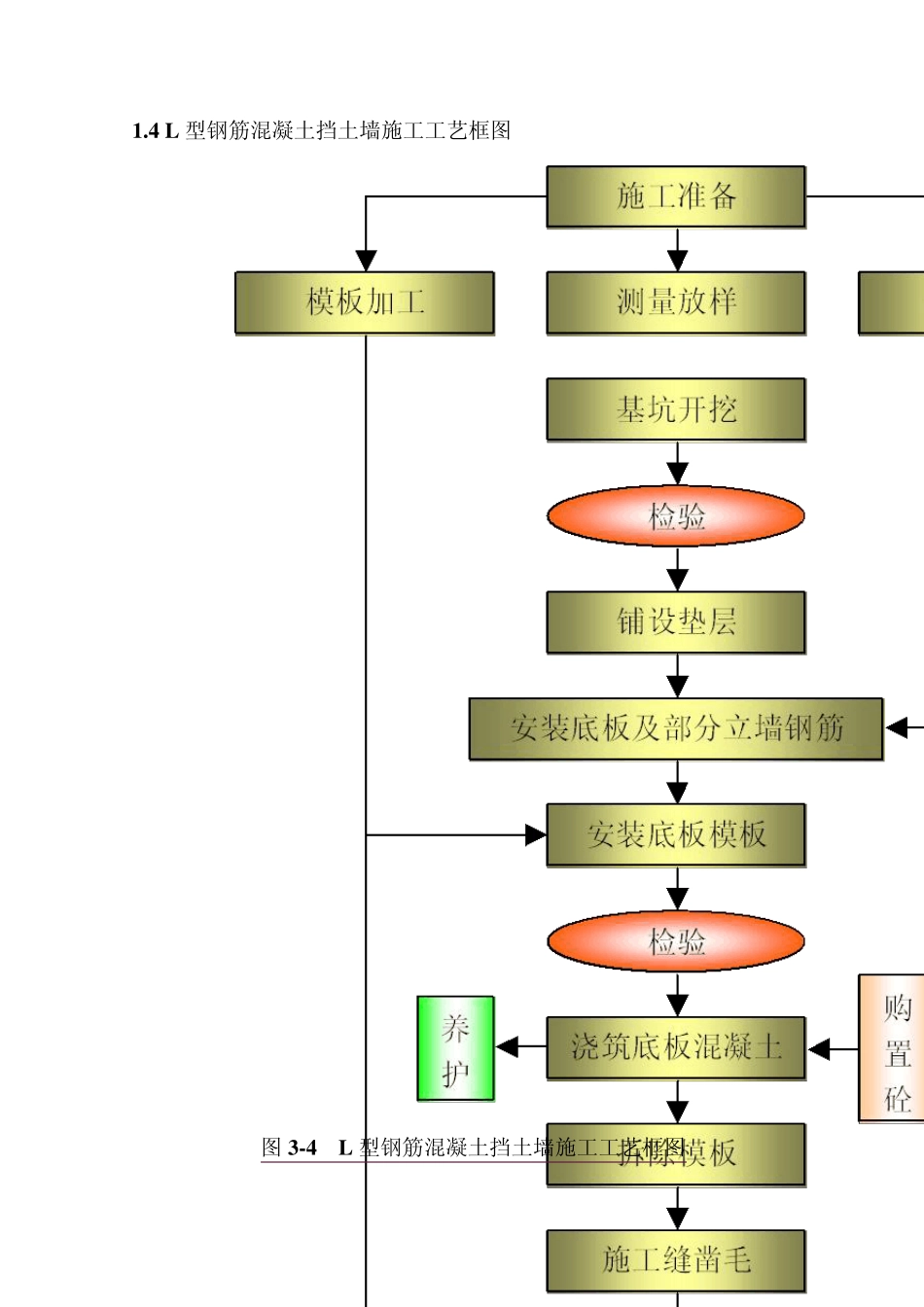

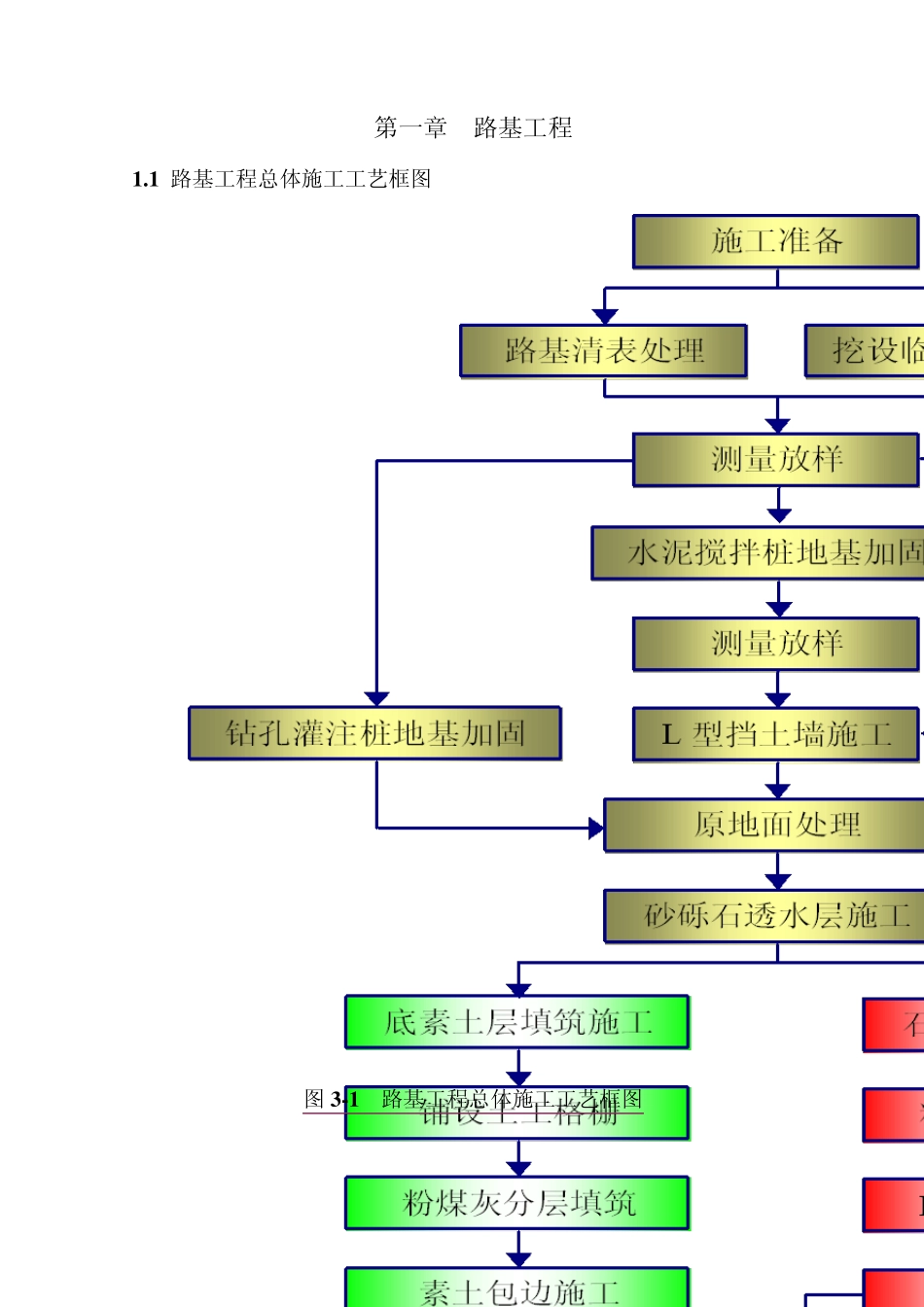

第一章 路基工程 1 .1 路基工程总体施工工艺框图 图 3 -1 路基工程总体施工工艺框图 1 .2 水泥搅拌桩施工工艺框图 图 3 -2 水泥搅拌桩施工工艺框图 1 .3 钻孔灌注桩施工工艺框图 图 3 -3 钻孔灌注桩施工工艺框图 1.4 L 型钢筋混凝土挡土墙施工工艺框图 图 3-4 L 型钢筋混凝土挡土墙施工工艺框图 1.5 EPS 块填筑 图 3-5 EPS 块填筑施工工艺框图 1 .6 粉煤灰填筑 图 3 -6 粉煤灰填筑施工工艺框图 1 .7 排水工程施工工艺框图 图 3 -7 排水工程施工工艺框图 1 .8 排水工程施工工艺框图 图 3 -7 防护工程施工工艺框图 第二章 路面工程 2 .1 路面基层施工工艺框图 图 2 -1 路面基层施工工艺框图 第三章 桥梁工程 3 .1 桥梁工程总体施工工艺框图 制定详细的实施性施组竣工验收附属结构施工桥面结构施工梁板架设支座垫石施工帽梁施工桥台、墩柱施工系梁施工检 测检 测检 测检 测检 测检 测检 测桩基检测系梁挖基、砸桩头桩基施工测量放样梁板预制场地平整、修建便道明挖基础施工梁场建设箱形结构施工检 测图3 -1 桥梁总体施工工艺框图 3 .2 钻孔桩基础施工工艺框图 图3 -2 钻孔桩施工工艺框图 3 .3 承台（系梁）施工工艺框图 测量放线 开挖基坑 破桩头检桩 铺设砼垫层 安装钢筋 安装模板 浇筑混凝土 养护 模板制作 钢筋加工 制备混凝土 检验 检验 拆除模板 N O N O 图3 -3 承台（系梁）施工工艺框图 3 .4 桥墩、台身施工工艺框图 （钢筋预埋） 施工放样 钢筋安装 搭设工作平台 钢筋加工 检验 安装模板 模板加工 检验 浇筑混凝土 制备混凝土 拆除模板 混凝土养护 不合格 不合格 图3 -4 桥墩柱、台身施工工艺框图 3 .5 墩台帽梁施工工艺框图 托架、支架安装 铺设底模 钢筋安装 钢筋加工 检验 安装端模 安装侧模 模板加工 检验 浇筑混凝土 制备混凝土 拆除模板 混凝土养护 拆除托架、支架 不合格 不合格 图3 -5 桥墩帽梁施工工艺框图 桥台锥坡填筑 铺设砂浆垫层（底模） 钢筋安装 钢筋加工 检验 模板加工 模板安装 检验 浇筑混凝土 制备混凝土 混凝土养护 拆除模板 不合格 不合格 图3 -6 桥台帽梁施工工艺框图 3 .6 预应力混凝土预制梁施工工艺框图 施工准备 预制梁底座施工 安装底模 安装张拉架 制作张拉架 安装、张拉钢绞线 安装端模 锚固钢绞线 安装底板钢筋...
