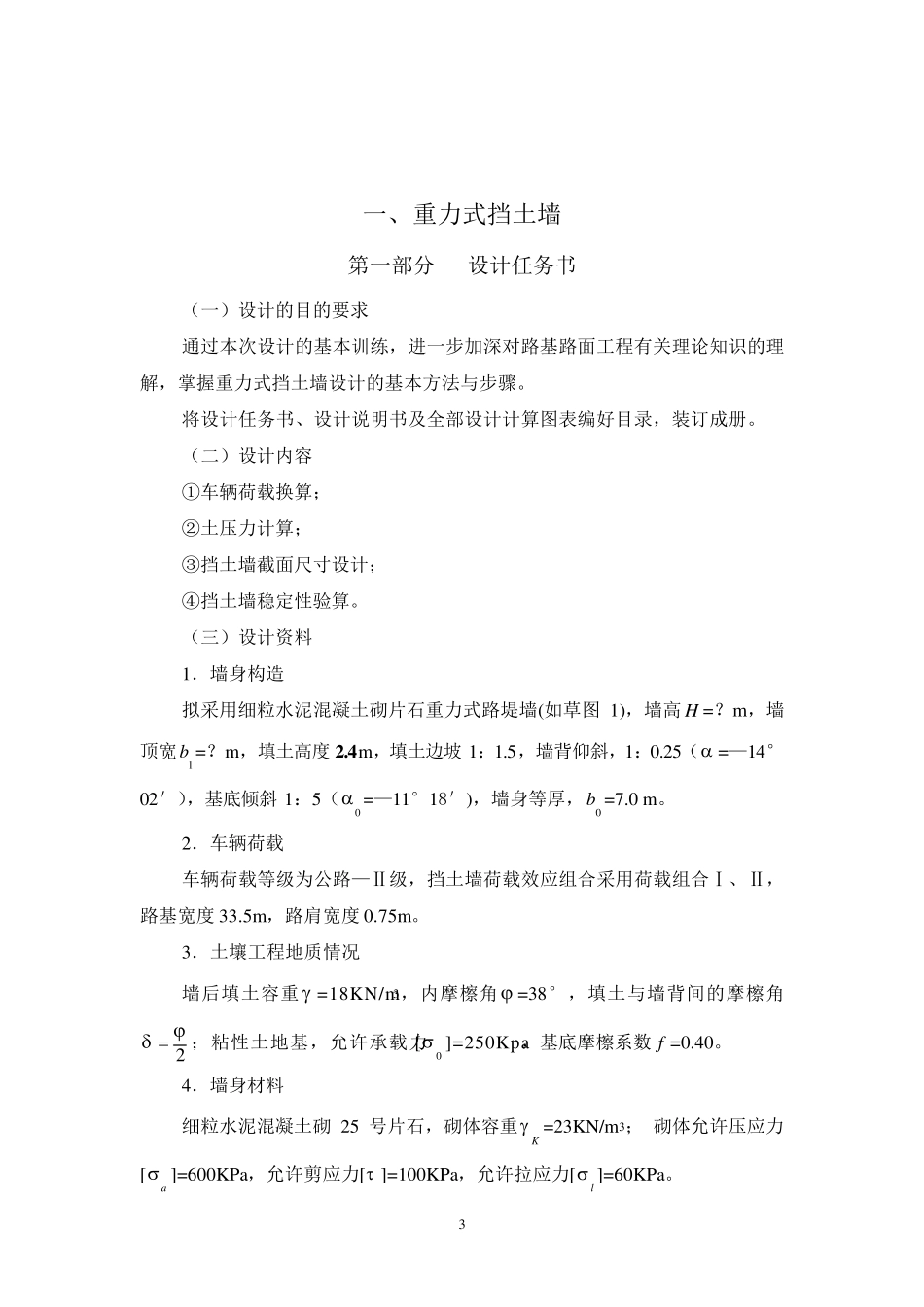

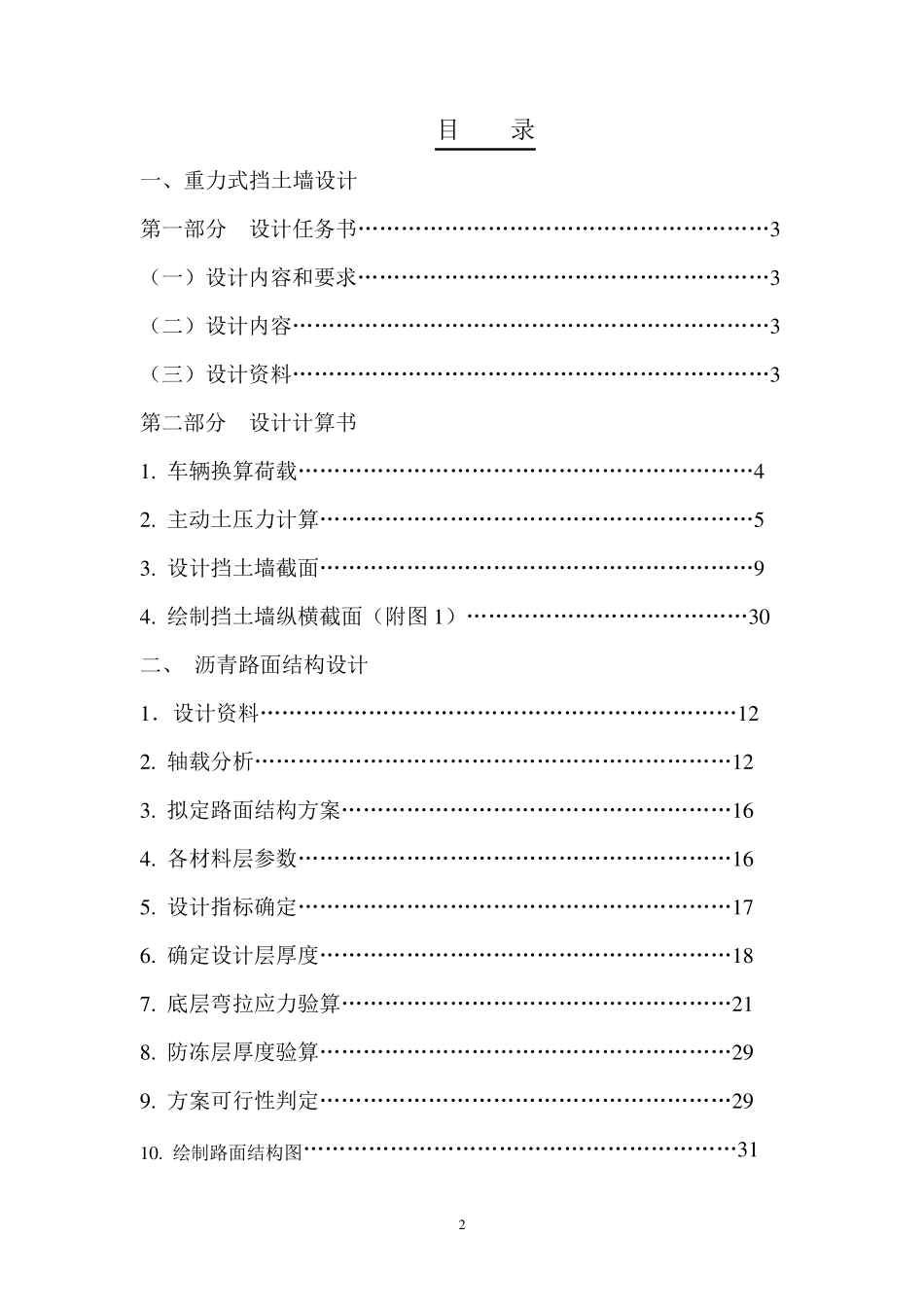

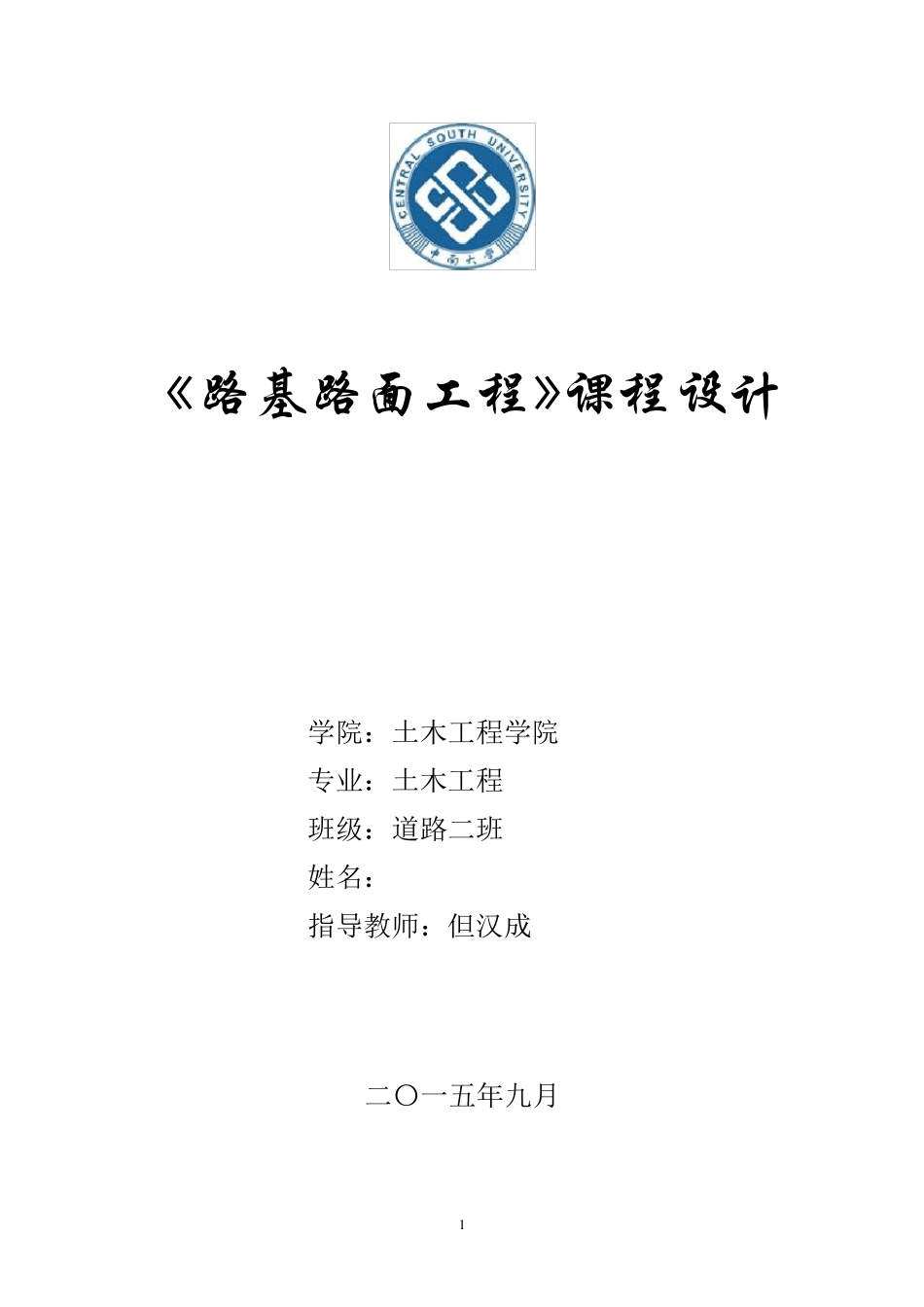

1 《 路 基 路 面 工 程 》 课 程 设 计 学院：土木工程学院 专业：土木工程 班级：道路二班 姓名：*** 指导教师：但汉成 二〇一五年九月 2 目 录 一、重力式挡土墙设计 第一部分 设计任务书…………………………………………………3 （一）设计内容和要求…………………………………………………3 （二）设计内容…………………………………………………………3 （三）设计资料…………………………………………………………3 第二部分 设计计算书 1 . 车辆换算荷载………………………………………………………4 2 . 主动土压力计算……………………………………………………5 3 . 设计挡土墙截面……………………………………………………9 4 . 绘制挡土墙纵横截面（附图 1 ）…………………………………3 0 二、 沥青路面结构设计 1 ．设计资料…………………………………………………………1 2 2 . 轴载分析…………………………………………………………1 2 3 . 拟定路面结构方案………………………………………………1 6 4 . 各材料层参数……………………………………………………1 6 5 . 设计指标确定……………………………………………………1 7 6 . 确定设计层厚度…………………………………………………1 8 7 . 底层弯拉应力验算………………………………………………2 1 8 . 防冻层厚度验算…………………………………………………2 9 9 . 方案可行性判定…………………………………………………2 9 1 0 . 绘制路面结构图……………………………………………………3 1 3 一、重力式挡土墙 第一部分 设计任务书 （一）设计的目的要求 通过本次设计的基本训练，进一步加深对路基路面工程有关理论知识的理解，掌握重力式挡土墙设计的基本方法与步骤。 将设计任务书、设计说明书及全部设计计算图表编好目录，装订成册。 （二）设计内容 ①车辆荷载换算； ②土压力计算； ③挡土墙截面尺寸设计； ④挡土墙稳定性验算。 （三）设计资料 1．墙身构造 拟采用细粒水泥混凝土砌片石重力式路堤墙(如草图1)，墙高H =？m，墙顶宽1b =？m，填土高度2 .4 m，填土边坡1：1.5，墙背仰斜，1：0.25（ =—14°02′），基底倾斜1：5（0 =—11°18′)，墙身等厚，0b =7.0 m。 2．车辆荷载 车辆荷载等级为公路—Ⅱ级，挡土墙荷载效应...
