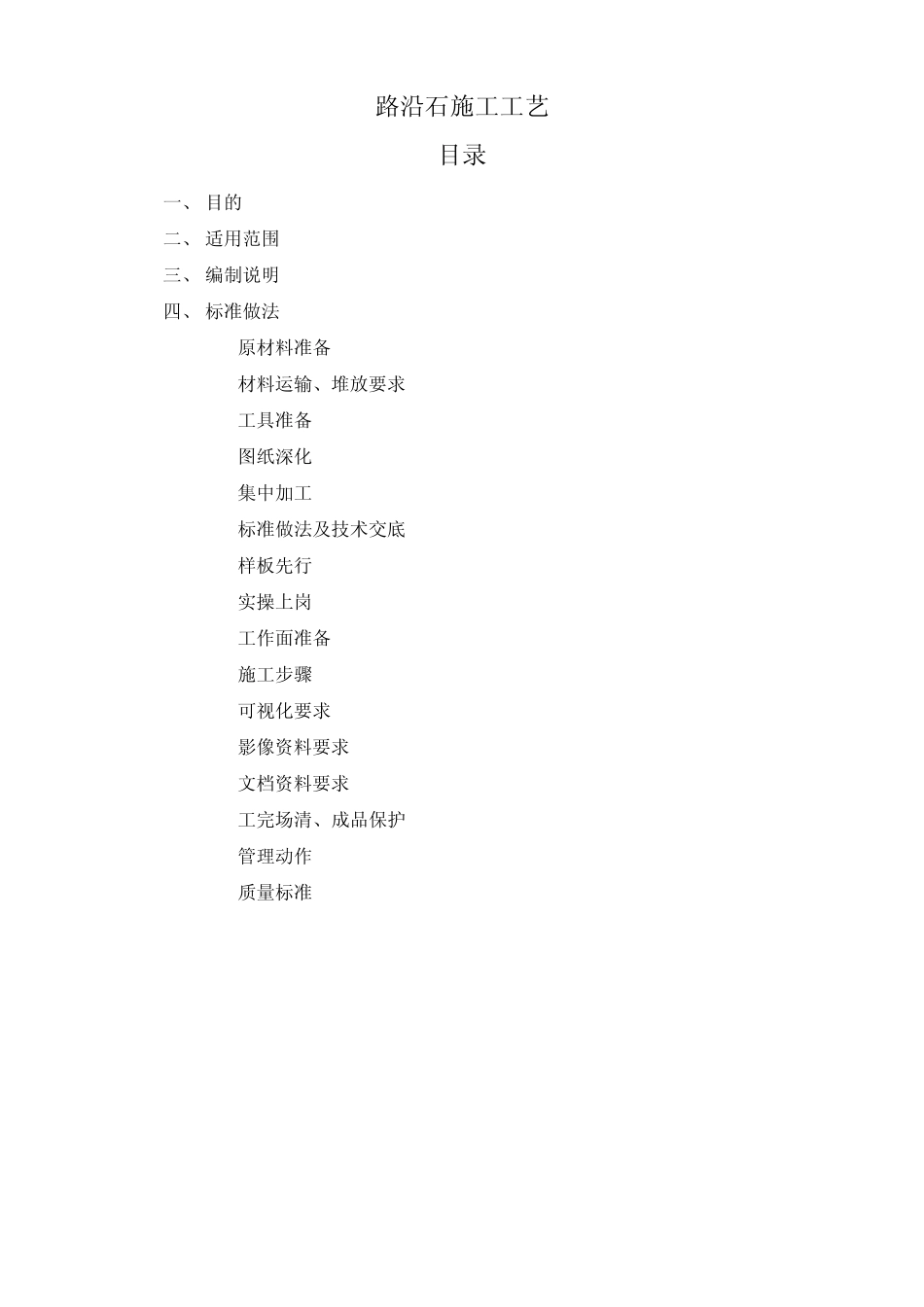

路沿石施工工艺 目录 一、 目的 二、 适用范围 三、 编制说明 四、 标准做法 1. 原材料准备 2. 材料运输、堆放要求 3. 工具准备 4. 图纸深化 5. 集中加工 6. 标准做法及技术交底 7. 样板先行 8. 实操上岗 9. 工作面准备 10. 施工步骤 11. 可视化要求 12. 影像资料要求 13. 文档资料要求 14. 工完场清、成品保护 15. 管理动作 16. 质量标准 一、目的: 明确路沿石施工的标准做法,提高路沿石实测质量、观感质量、现场整洁度,从而提升客户对工程质量的满意度。 二、适用范围: 适用于佛山公司所有在建及新建项目。 三、编制说明: 本标准做法原则上要求所有在建及新建项目均按此做法执行。 四、路沿石施工标准做法: 1、原材料 A1:石料:强度必须合格,要求色泽均匀,表面无裂纹,棱角完整,外观一致,无明显斑点、色差,不允许有风化现象。 A2:砂子:采用河砂,过筛级配合格。 A3:水泥:避免受潮、结块。 2、材料运输及堆放 A4:石料:装卸时不准摔、砸、撞、碰,以免造成损伤。 3、工具准备 1、灰铲 2、锤 3、墨斗线 4、灰桶 5、卷尺 6、小线 4、图纸深化 A5:将园建图纸和水电图纸叠加,避免管井位置在路沿石位置 A6:深化图纸,避免出现路沿石小于 1/2,和旁边不协调 5、标准做法及技术交底 A7:将标准做法张贴在施工现场主出入口的展示板上; A8:工人进场前对工人进行培训,明确施工达到的标准 6、样板先行 样板照片 施工照片 A9:施工单位先试铺一片区域作为样板,经过甲方、监理确认方可大面积施工 A10:后续施工参照样板,施工材料必须与样板一致 7、实操上岗; 工人培训照片 工人挂牌照片 A11:所有工人培训合格后挂牌上岗,合格牌为绿色,不合格不允许上岗 A12:施工过程中发现绿牌工人施工不合格,直接转为黄牌,需重新培训合格后方可上岗 8、工作面准备 A13:场地清理干净,平整 A14:路沿石根据图纸采用白灰定位放线 9、施工步骤 A15:路沿石沟槽开挖、开挖深度符合设计要求 A16:基层夯实,密实度达到 93%,软基础需编制专项方案,并经监理和甲方确认 A17:在夯实的土层上铺设15cm的3:7灰土垫层,虚铺厚度,由于土壤情况不同而为21-24cm A18:在灰土上再铺设10-15cm厚石粉垫层,掺6%水泥石粉垫层先摊铺均匀 A19:基础垫层采用C15的混凝土浇筑,厚度10CM A20:石材路沿石基层铺设及挂线安装 A20.1:在转角的位置放置一块方型石材,边...
