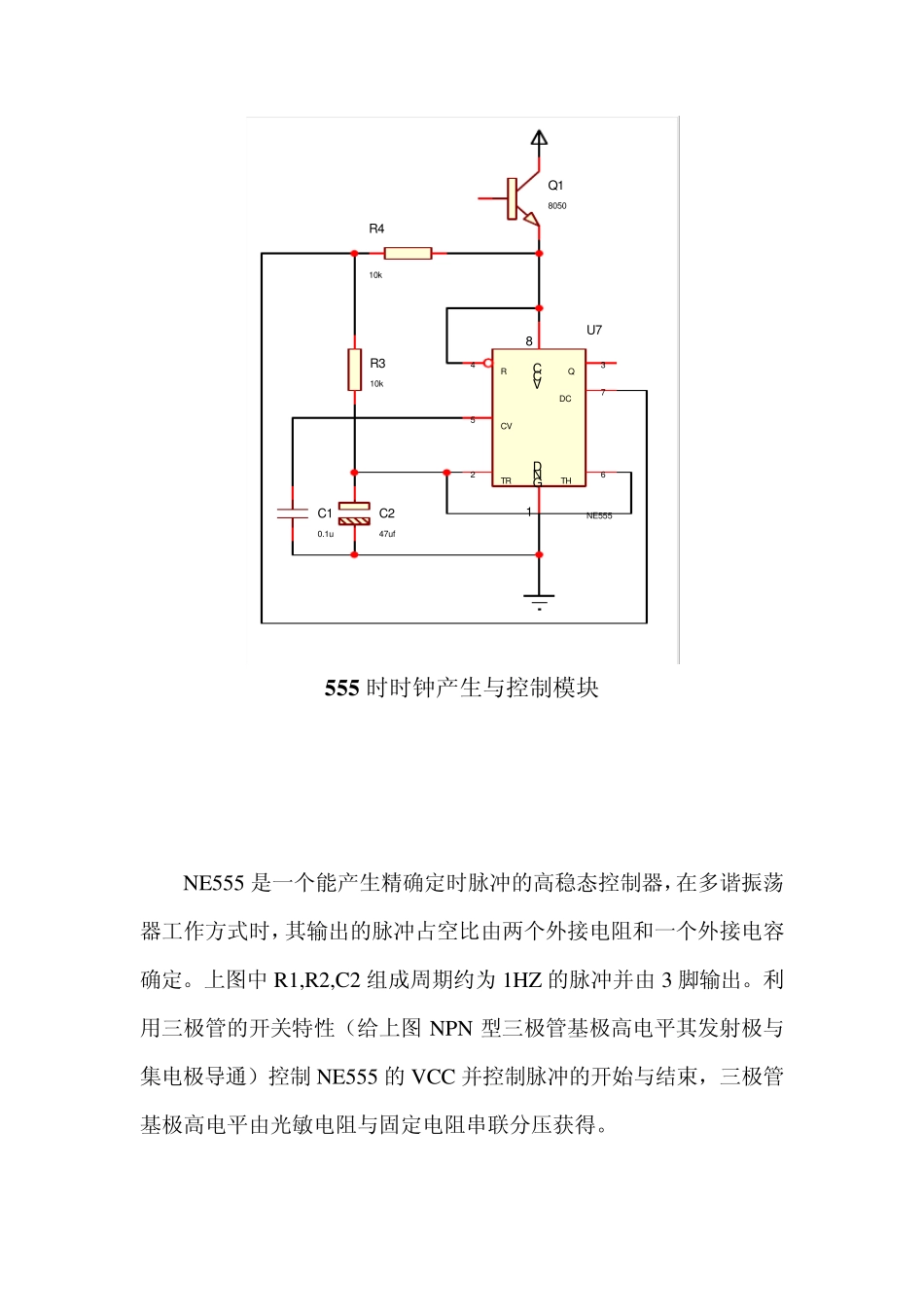

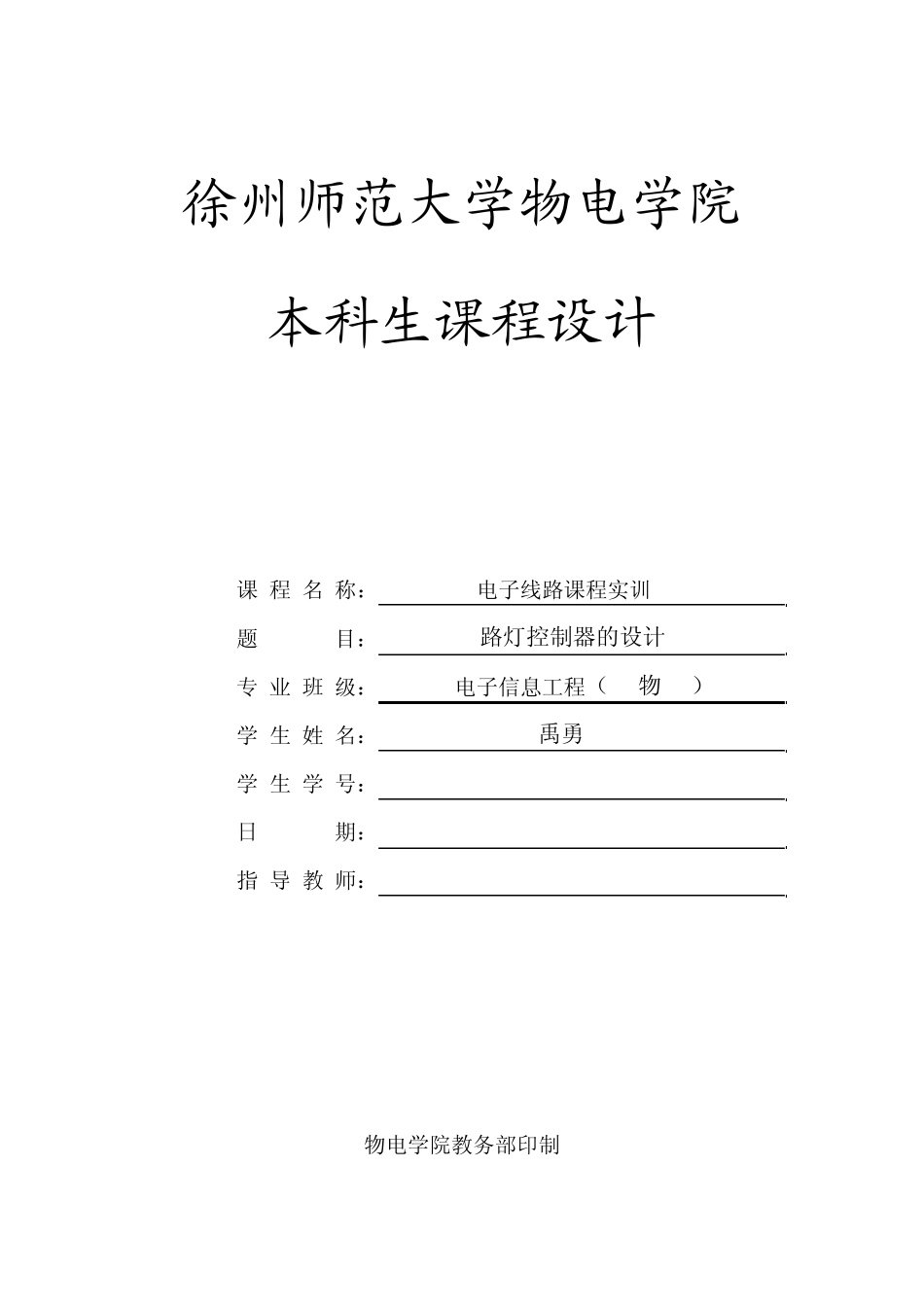

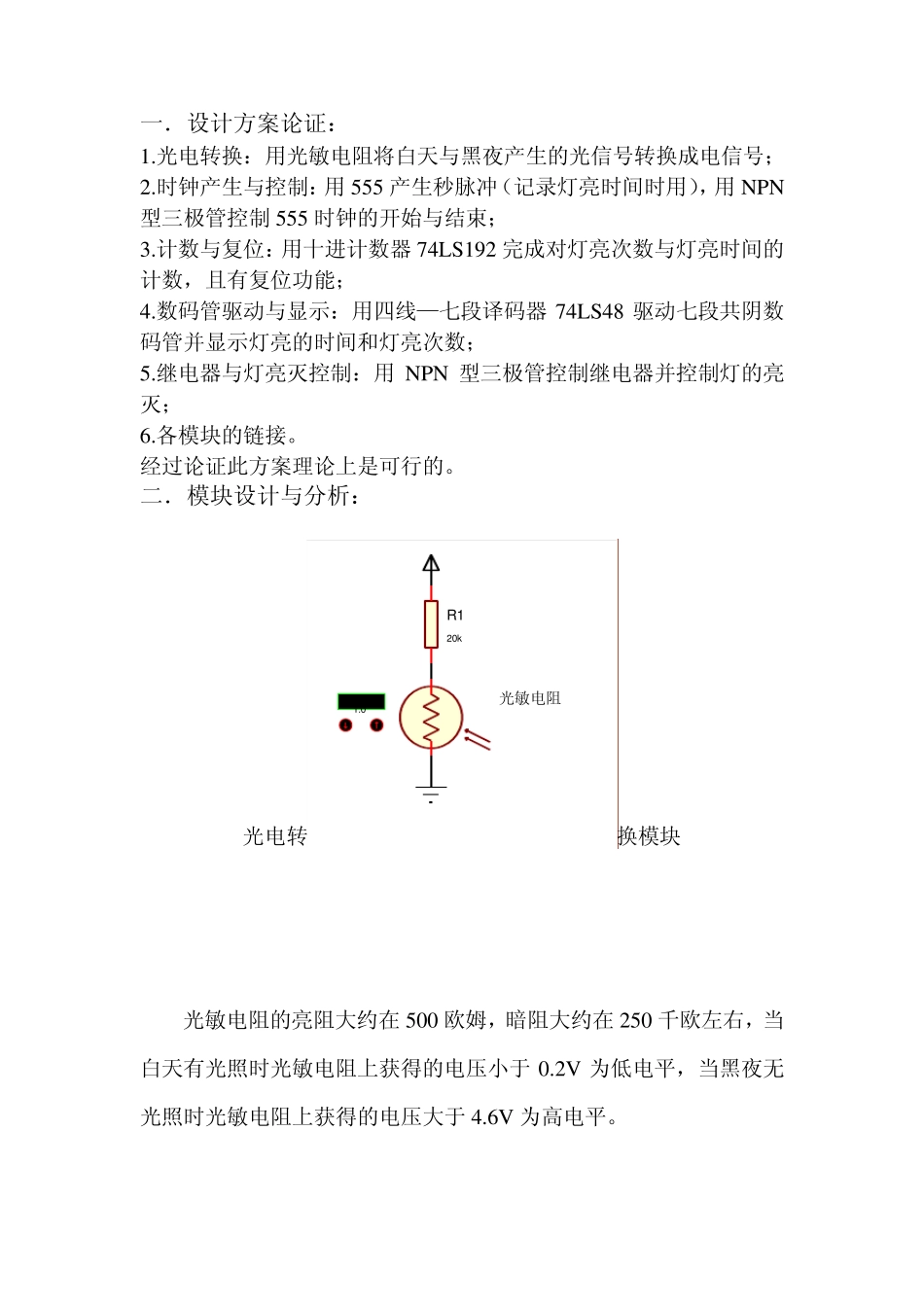

徐州师范大学物电学院 本科生课程设计 课 程 名 称： 电子线路课程实训 题 目： 路灯控制器的设计 专 业 班 级： 电子信息工程（08物 41） 学 生 姓 名： 禹勇 学 生 学 号： 08224035 日 期： 指 导 教 师： 物电学院教务部印制 一．设计方案论证： 1.光电转换：用光敏电阻将白天与黑夜产生的光信号转换成电信号； 2.时钟产生与控制：用555 产生秒脉冲（记录灯亮时间时用），用NPN型三极管控制555 时钟的开始与结束； 3.计数与复位：用十进计数器74LS192 完成对灯亮次数与灯亮时间的计数，且有复位功能； 4.数码管驱动与显示：用四线—七段译码器74LS48 驱动七段共阴数码管并显示灯亮的时间和灯亮次数； 5.继电器与灯亮灭控制：用NPN 型三极管控制继电器并控制灯的亮灭； 6.各模块的链接。 经过论证此方案理论上是可行的。 二．模块设计与分析： 光电转1.0光敏电阻R120k换模块 光敏电阻的亮阻大约在 500 欧姆，暗阻大约在 250 千欧左右，当白天有光照时光敏电阻上获得的电压小于 0.2V 为低电平，当黑夜无光照时光敏电阻上获得的电压大于 4.6V 为高电平。 R4DC7Q3GND1VCC8TR2TH6CV5U7NE555R310kR410kC10.1uQ18050C247uf 5 5 5 时时钟产生与控制模块 NE555 是一个能产生精确定时脉冲的高稳态控制器，在多谐振荡器工作方式时，其输出的脉冲占空比由两个外接电阻和一个外接电容确定。上图中 R1,R2,C2 组成周期约为 1HZ的脉冲并由3 脚输出。利用三极管的开关特性（给上图 NPN 型三极管基极高电平其发射极与集电极导通）控制NE555 的VCC 并控制脉冲的开始与结束，三极管基极高电平由光敏电阻与固定电阻串联分压获得。 D015Q03D11Q12D210Q26D39Q37UP5TCU12DN4TCD13PL11MR14U174192R110k 74LS192 计数器与复位模块 74LS192是可预置的十进制同步加/减计数器。74LS192的4脚（减计数）5 脚（加计数）为脉冲输入端（上升沿有效）不用的一脚接高电平；12 脚为进位输出端,13 为错位输出端，分别接到下一级的5 脚与4 脚；D0-D3 为并行数据输入端，Q0-Q3 为输出端（分别接到 74LS48的7 脚，1 脚，2 脚，6 脚）。正常工作时 14 脚接低电平，11 脚接高电平。74LS192 的11 脚只要给低电平 74LS192 就复位，所以用上拉电阻让 11 脚置高，按下复位键 74LS192 将复位。 A7QA13B1QB12C2QC11D6QD10BI/RBO4QE9RBI5QF15LT3QG14U27448 数码管驱动与显示模块 74LS48 ...
