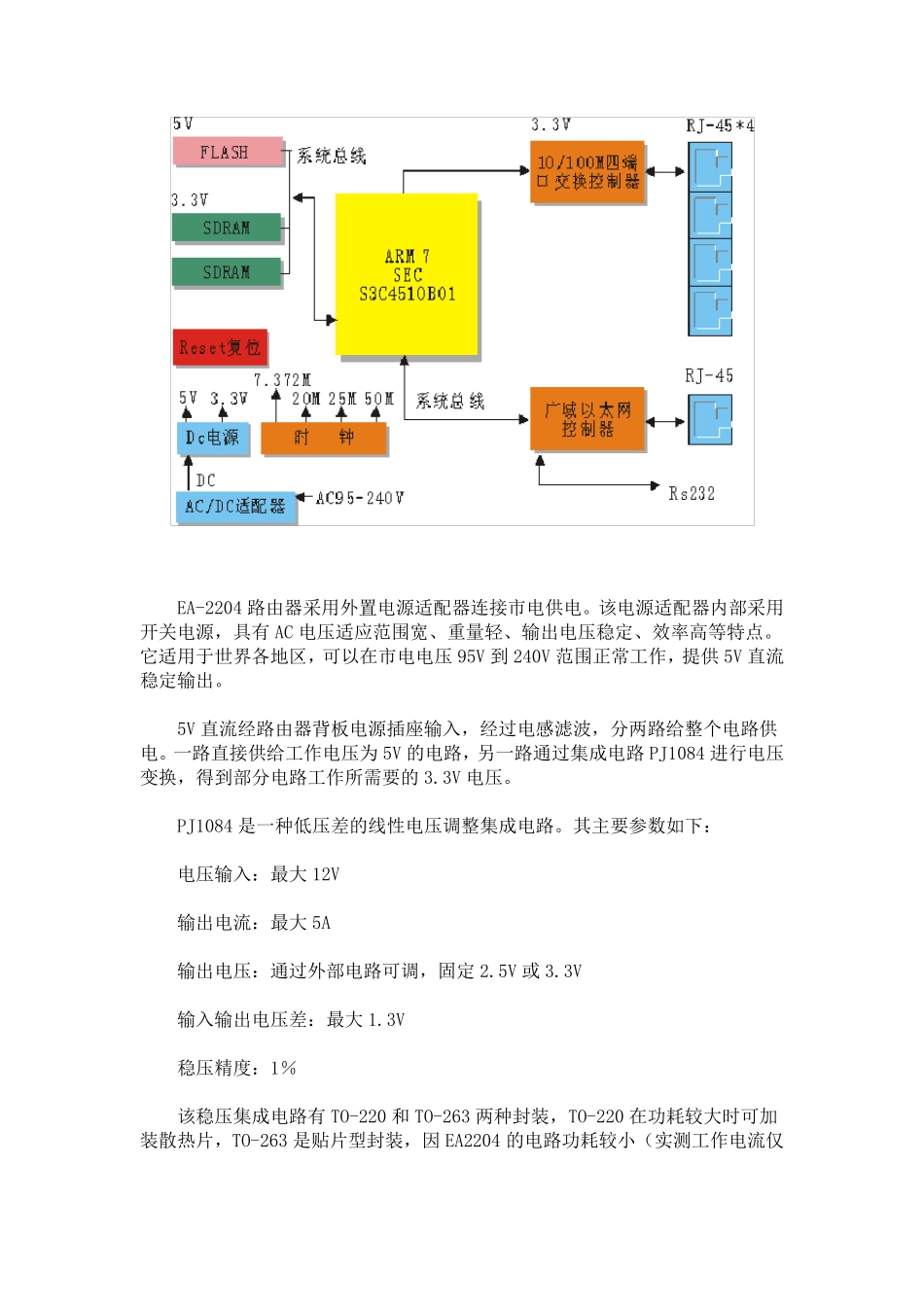

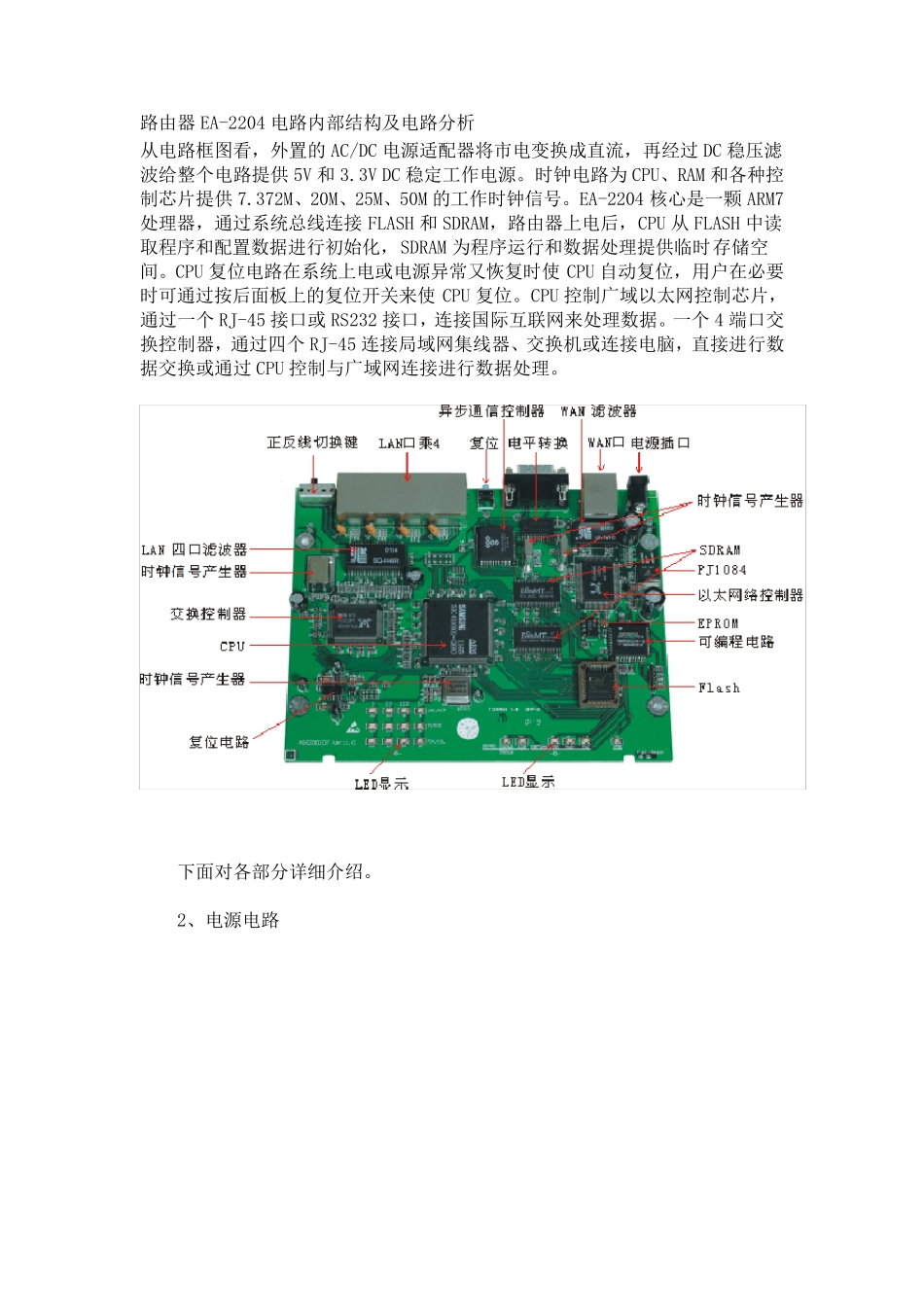

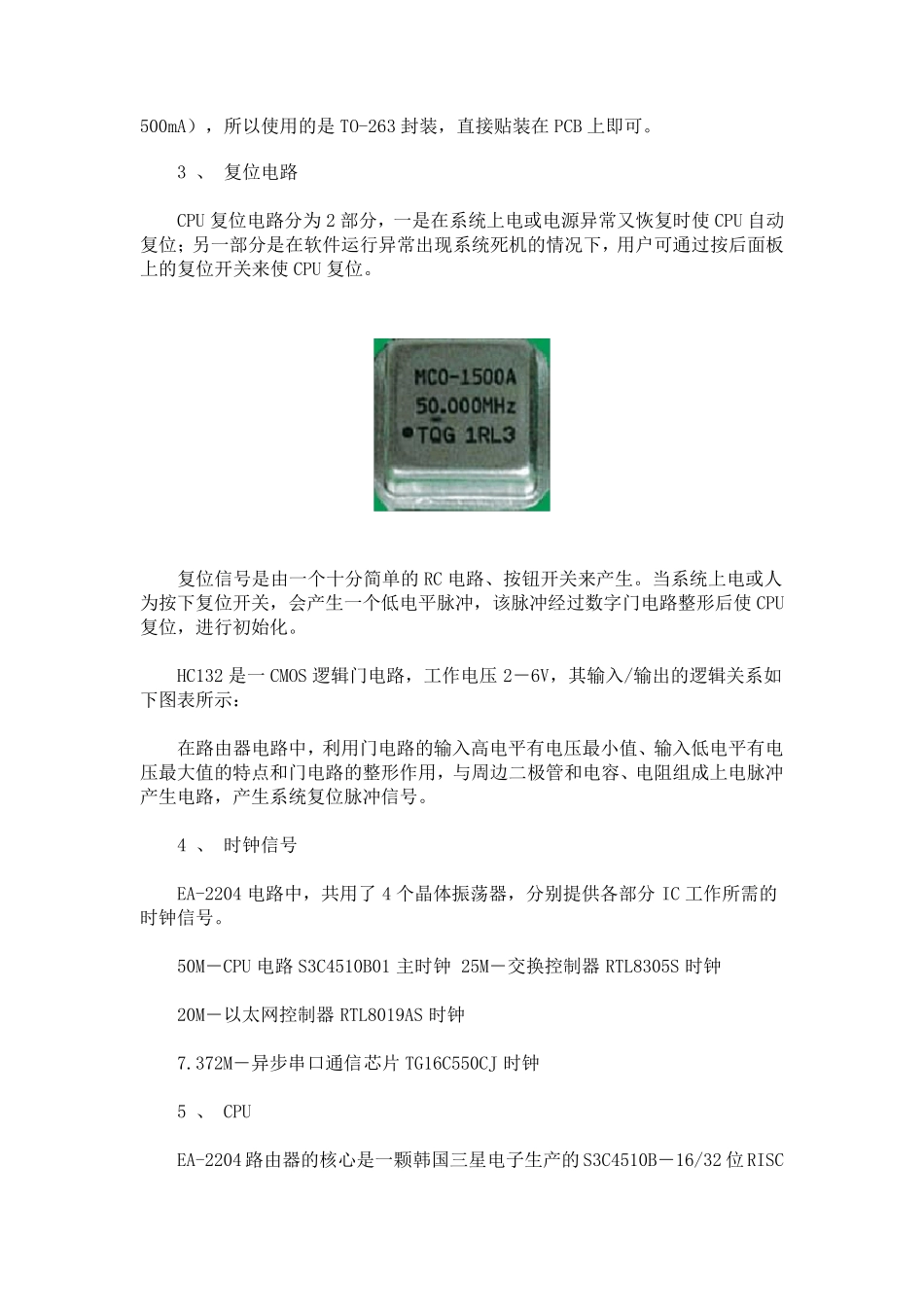

路由器EA-2204 电路内部结构及电路分析 从电路框图看，外置的AC/DC 电源适配器将市电变换成直流，再经过DC 稳压滤波给整个电路提供5V 和3.3V DC 稳定工作电源。时钟电路为CPU、RAM 和各种控制芯片提供7.372M、20M、25M、50M 的工作时钟信号。EA-2204 核心是一颗 ARM7处理器，通过系统总线连接 FLASH 和SDRAM，路由器上电后，CPU 从FLASH 中读取程序和配置数据进行初始化，SDRAM 为程序运行和数据处理提供临时存储空间。CPU 复位电路在系统上电或电源异常又恢复时使 CPU 自动复位，用户在必要时可通过按后面板上的复位开关来使 CPU 复位。CPU 控制广域以太网控制芯片，通过一个RJ-45 接口或 RS232 接口，连接国际互联网来处理数据。一个4 端口交换控制器，通过四个RJ-45 连接局域网集线器、交换机或连接电脑，直接进行数据交换或通过CPU 控制与广域网连接进行数据处理。 下面对各部分详细介绍。 2、电源电路 EA-2204 路由器采用外置电源适配器连接市电供电。该电源适配器内部采用开关电源，具有AC 电压适应范围宽、重量轻、输出电压稳定、效率高等特点。它适用于世界各地区，可以在市电电压95V 到 240V 范围正常工作，提供5V 直流稳定输出。 5V 直流经路由器背板电源插座输入，经过电感滤波，分两路给整个电路供电。一路直接供给工作电压为 5V 的电路，另一路通过集成电路PJ1084 进行电压变换，得到部分电路工作所需要的 3.3V 电压。 PJ1084 是一种低压差的线性电压调整集成电路。其主要参数如下： 电压输入：最大 12V 输出电流：最大 5A 输出电压：通过外部电路可调，固定 2.5V 或 3.3V 输入输出电压差：最大 1.3V 稳压精度：1％ 该稳压集成电路有TO-220 和 TO-263 两种封装，TO-220 在功耗较大时可加装散热片，TO-263 是贴片型封装，因 EA2204 的电路功耗较小（实测工作电流仅500mA） ， 所 以 使 用 的 是 TO-263 封 装 ， 直 接 贴 装 在 PCB 上 即 可 。 3 、 复 位 电 路 CPU 复 位 电 路 分 为 2 部 分 ， 一 是 在 系 统 上 电 或 电 源 异 常 又 恢 复 时 使 CPU 自 动复 位 ； 另 一 部 分 是 在 软 件 运 行 异 常 出 现 系 统 死 机 的 情 况 下 ， 用 户 可 通 过 按 后 面 板上 的 复 位 开 关 来 使 CPU 复 位 。 复 位 信 号 是 由 一 个 十...
