路面封层的作用可归纳为4 点：①封闭某一层起着保水防水作用；②基层与沥青表面层之间的过渡和有效联接作用；③路的某一层表面被破坏、离析松散处的加固补强；④在沥青面层铺筑前，基层要临时开放交通，防止基层因天气(如多雨、越冬等)或车辆作用出现损毁
封层可分为上封层和下封层
就其施工类型来分，可采用拌和法或层铺法的单层式表面处治；也可以采用乳化沥青稀浆封层
对于热喷沥青、煤沥青或热喷改性沥青，要求喷洒时石油沥青温度为1 3 0 ℃～1 7 0 ℃
煤沥青宜为8 0 ℃～1 2 0 ℃，宜采用沥青洒布车和集粒撤布机联合作业方式
集料规格按设计要求，其他施工方法同乳化改性沥青施工方法一致
1 乳化改性沥青下封层施工工艺流程 2 乳化改性沥青下封层施工操作要点 2
1 乳化沥青的制备 改性乳化沥青是以乳液状高分子聚合物对乳化沥青进行改性或者以高分子聚合物改性沥青进行乳化所得到的产品
乳化沥青类型根据 集料品种 及 使 用条 件 选 择
阳 离子乳化沥青可适用于各种集料品种，阴离子碱性石料
乳化沥青的破乳速度、粘度宜根据施工方法选择
根据设计要求确定制备乳化沥青用的基质沥青和乳化剂
采用二次热混合工艺制备乳化沥青
将乳化剂溶于一定量的水，再加入胶乳和稳定剂，调节适宜的pH 值，最后将混合溶液加热至一定温度；同时将沥青加热至一定的温度(加热温度根据基质沥青和乳化剂经试验确定，一般不超过180℃)，按批复的设计配合比确定的油水质量比加入到上述乳化剂溶液中，经胶体磨高速剪切直至得到均匀一致的沥青乳液

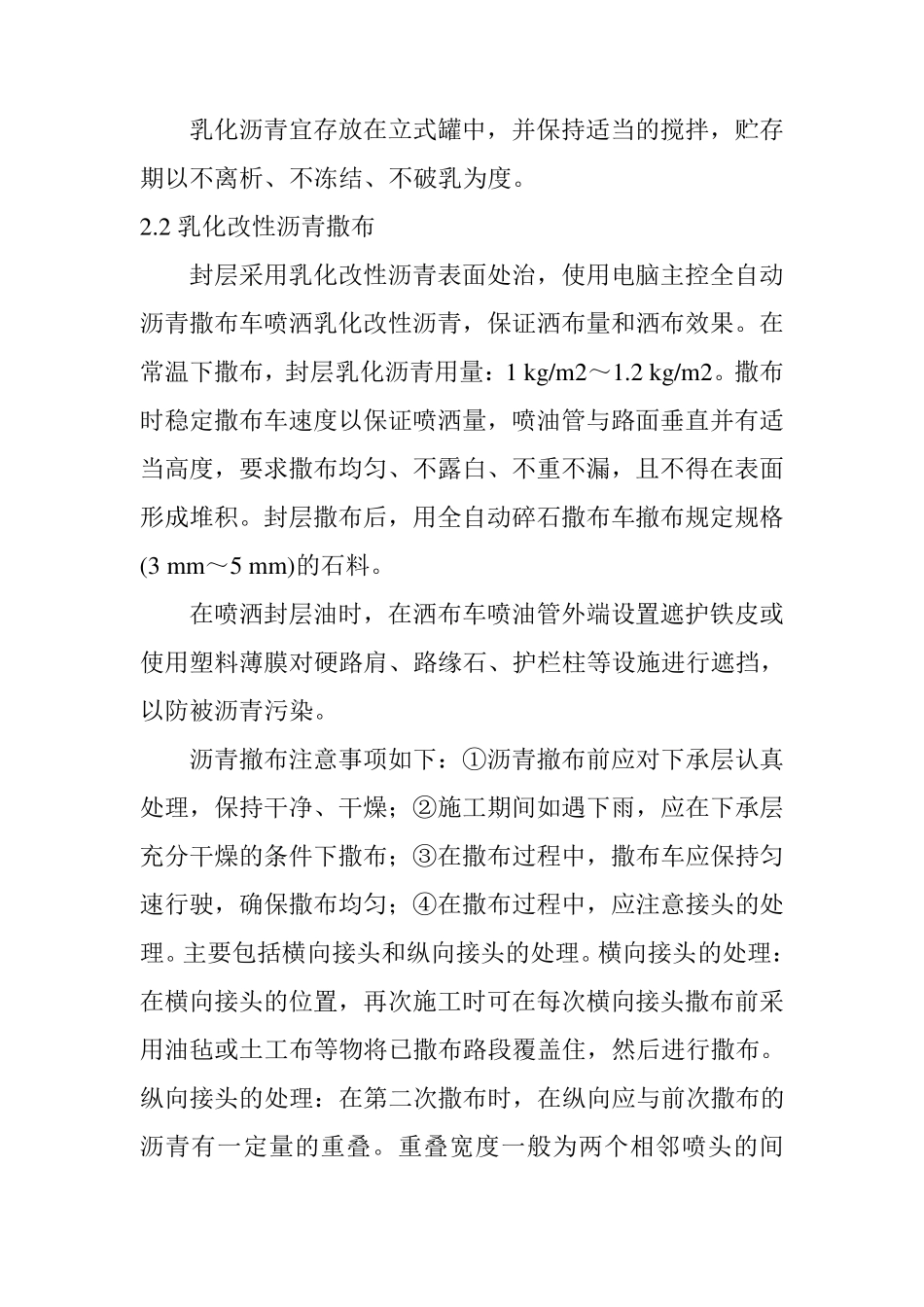

乳 化 沥 青 宜 存 放 在 立 式 罐 中 ， 并 保 持 适 当 的 搅 拌 ， 贮 存期 以 不 离 析 、 不 冻 结 、 不 破 乳 为 度
2 乳 化 改 性 沥 青 撒 布 封 层 采 用 乳 化 改 性 沥 青 表 面 处 治 ， 使 用 电 脑 主 控 全 自
