塔式起重机安全装置简介VIP免费

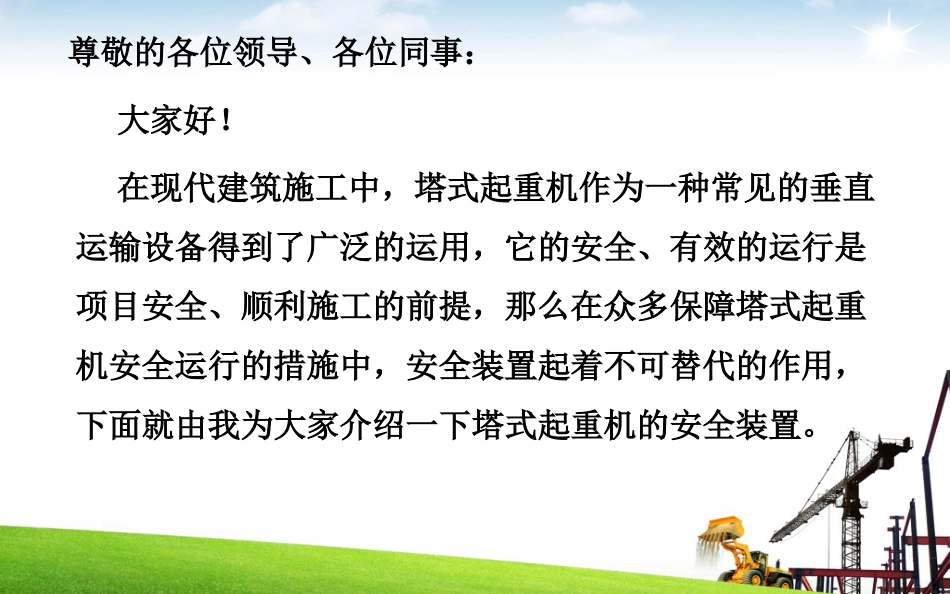

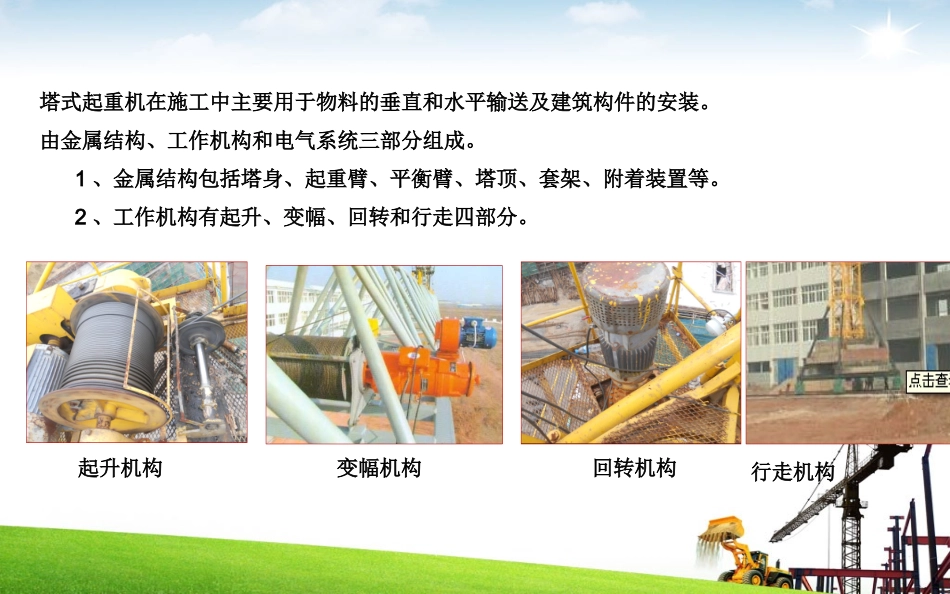

邓志勇邓志勇尊敬的各位领导、各位同事：大家好！在现代建筑施工中，塔式起重机作为一种常见的垂直运输设备得到了广泛的运用，它的安全、有效的运行是项目安全、顺利施工的前提，那么在众多保障塔式起重机安全运行的措施中，安全装置起着不可替代的作用，下面就由我为大家介绍一下塔式起重机的安全装置。塔式起重机在施工中主要用于物料的垂直和水平输送及建筑构件的安装。由金属结构、工作机构和电气系统三部分组成。1、金属结构包括塔身、起重臂、平衡臂、塔顶、套架、附着装置等。2、工作机构有起升、变幅、回转和行走四部分。起升机构变幅机构回转机构行走机构11起升高度限位机械设备管理中心作用：当起升吊钩因人为操作或者线路故障无法上升、下降停止时（如：操作人员违章操作、起升控制接触器粘滞），当吊钩上升或下降到设定的位置时，高度限位能切断控制电路中的起升或下降线路，防止吊钩直接冲顶或者触地而发生安全事故。11起升高度限位机械设备管理中心要求：1、对于小车变幅式塔式起重机，吊钩装置顶部升至变幅小车架下端达到最小距离800mm时，应能立即停止起升运动，但应有下降运动，此时即为限上行不限下行。800mm11起升高度限位机械设备管理中心要求：2、对于动臂变幅式塔式起重机吊钩装置顶部升至变幅小车架下端达最小距离为800mm时，应能立即停止起升运动，但应有下降运动；对没有变幅重物平移功能的动臂变幅式塔式起重机，还应同时切断向外变幅控制回路电源，但应有下降和向内变幅运动。800mm22幅度限位机械设备管理中心作用：当小车因人为操作或者线路故障无法前进或后退停止时，当小车行至幅度限位设置的位置时，幅度限位能切断变幅机构的电源，是小车停止运行，防止小车冲出轨道。22幅度限位机械设备管理中心要求：1、小车变幅式塔式起重机应设置幅度行程限位开关，当小车向塔身方向变幅至距离臂架根部挡块200mm时，应能切断变幅机构电源，小车只能向臂端方向运行；当小车向臂端方向变幅至距臂架端部挡块800mm时，应能切断变幅机构电源，小车只能向塔身方向运行。200mm22幅度限位机械设备管理中心要求：1、动臂变幅式起重机应设置臂架极限位置的限制装置，该装置应能有效防止臂架向后倾翻。工作区间33回转限位机械设备管理中心作用：1、限制起重臂转到某处而设定的，确保起重臂回转到设定危险范围内，以免发生碰撞及其他危险事故。2、在工作状态下，防止起重臂连续向同一个方向旋转，扭断起升电缆。33回转限位机械设备管理中心要求：回转机构不使用集电器时，应设置正反两个方向的回转限位。当塔机连续旋转大于±540°时，回转限位器应能切断该方向回转机构的电源，仅能向相反方向操作。对有自锁功能的回转机构，应安装安全极限力矩联轴器。540°起始位置停止位置44重量限制器机械设备管理中心作用：当塔式起重机起重载荷超过该塔机重量限制器设定的荷载时(一般设定值为工况下改塔机起升重量额定值的110%），起重量限制器应能切断起升机构在该工况上升方向的电源，但可作下降方向的运动，其主要是用来防止塔式起重机起重量超载，保护工作机构（特别是钢丝绳）的安全，特别是在小车幅度较小时。55力矩限制器机械设备管理中心作用：当起重力矩大于相应工况下额定值并小于额定值的110%时，起重力矩限制器应能切断起升和增大幅度方向的电源，但可作下降和减小幅度方向的运动，主要是为了防止塔式起重机起重力矩超出额定起重力矩，防止倒塔事故的发生。55力矩限制器机械设备管理中心1、定码变幅和定幅变码的触点应分别设置和调整。2、变幅速度大于40m/min的小车变幅式塔式起重机，在小车向外运行，且起重力矩达到额定值的80%时，变幅速度应自动转换为不大于40m/min的速度运行，即具备自动减速功能，防止因速度过快而突然停止时对塔机钢结构的冲击过大。其它要求：55力矩限制器机械设备管理中心1、限制起升高度的行程限位开关。2、限制小车向外变幅的行程限位开关。3、变幅速度大于40m/min的小车变幅式塔式起重机，在小车向外运行，且起重力矩达到额定值的80%时限制小车高度档位的行程限位开关。4、备用行程开关。功能解释：66其它安全装置机械设备管理中心1、钢丝绳...
