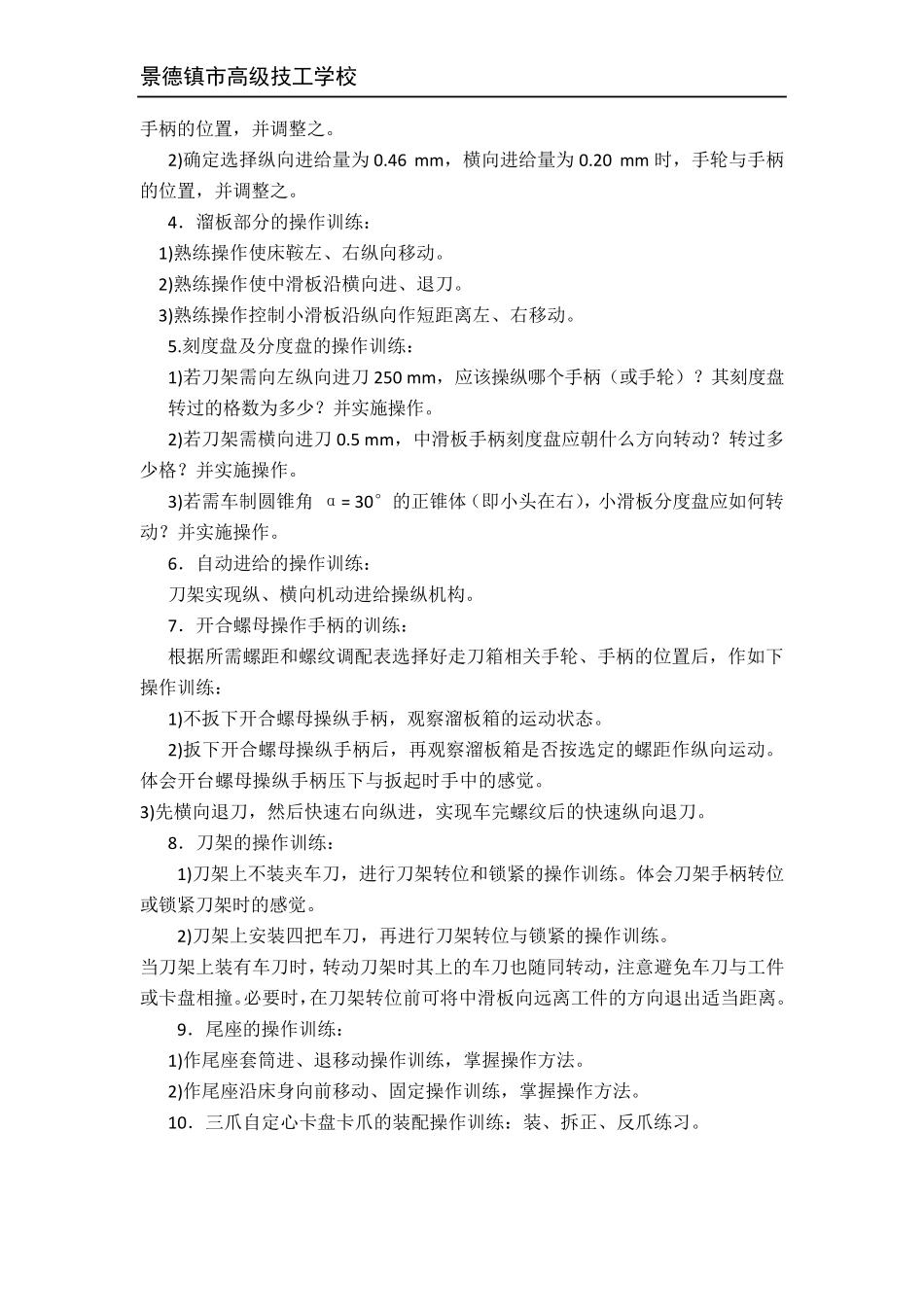

景德镇市高级技工学校 车 工 实 训 教 案 专业名称 车工技能实习 课程名称 车工 授课教师 余雪松 班 级 16 级昌飞班 景德镇市高级技工学校 课题一 车床基本知识与操作训练 一、实训目的与工作任务 掌握正确操作车床步骤和方法。掌握车床主要机构的工作原理和调整方法。 二、实训设备、器材 C620 车床、一字起、扳手、机油壶 三、实训工量刃具清单 活动扳手、内六角扳手、十字起 四、相关资料 （一）常用车床结构简介 普通 C620 车床一般由床身、主轴箱、交换齿轮箱、进给箱、溜板箱、滑板和床鞍、刀架、尾座及冷却、照明等部分组成。1— 主轴箱 2— 刀架 3— 尾座 4—床身 5— 床脚 6— 丝杆 7— 光杆 8— 操纵杆 9— 溜板箱 10— 床脚 11— 进给箱 12—交换齿轮箱 （二）常用车床传动系统 现以 C620 型车床为例，介绍车床传动系统。为了完成车削工作，车床必须有主运动和进给运动的相互配合。 主运动是通过电动机 1 驱动带 2，把运动输入到主轴箱 4。通过变速机构 5变速，使主轴得到不同的转速。再经过卡盘 6（或夹具）带动工件旋转。 而进给运动则是由主轴箱把旋转运动输出到交换齿轮箱 3，再通过走刀箱 13 变速后由丝杠 11 或光杠 12 驱动溜板箱 9、床鞍 10、滑板 8、刀架 7，从而控制车刀的运动轨迹完成车削各种表面的工作。 （三）车床的工作范围 车床的工作范围广泛，车削加工的精度一般为 IT9～IT6，表面粗糙度 Ra 值一般为 12.5～1.6m。能对不易进行磨削加工的有色金属采用金 刚石车刀精细车削，精度等级可达 IT6～IT5，表面粗糙度 Ra 值可达 0.4m。 五、操作过程 （一）车床基本操作 1．车床的启动操作训练： 1)作启动车床的操作，掌握启动车床的先后步骤。 2)用操纵杆控制主轴正、反转和停车训练。 2．主轴箱的变速操作训练： 1)调整主轴转速至 115 r/min；400 r/min；1000 r/min。 2)选择车削右旋螺纹和车削左旋加大螺距螺纹的手柄位置。 3．进给箱操作训练： 1)确定车削螺距为 1 mm、1.5 mm. 2.0 mm 的米制螺纹，在进给箱上的手轮和景德镇市高级技工学校 手柄的位置，并调整之。 2)确定选择纵向进给量为0.46 m m ，横向进给量为0.20 m m 时，手轮与手柄的位置，并调整之。 4．溜板部分的操作训练： 1)熟练操作使床鞍左、右纵向移动。 2)熟练操作使中滑板沿横向进、退刀。 3)熟练操作控制小滑板沿纵向作短...
