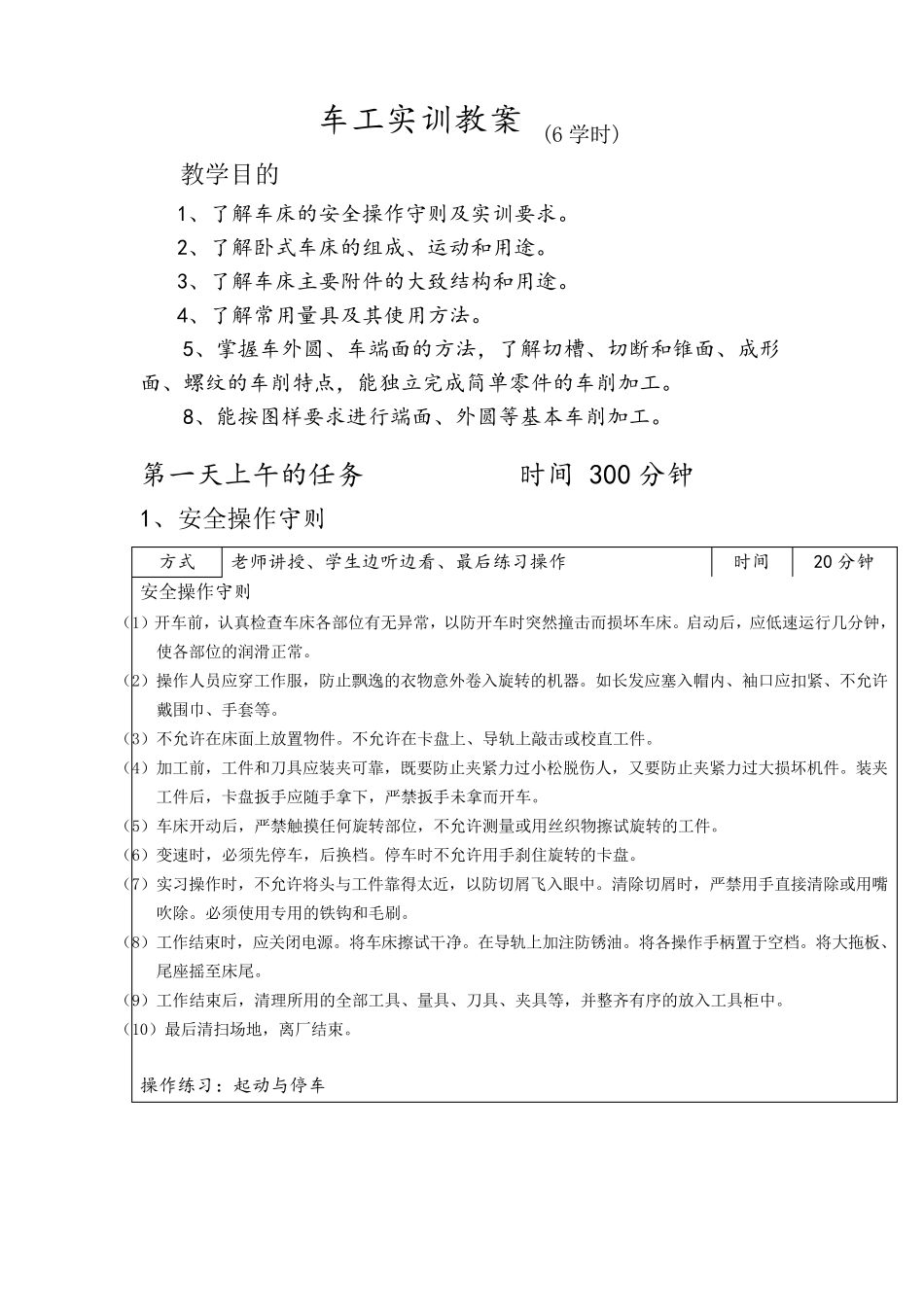

车工实训教案 (6 学时) 教学目的 1、了解车床的安全操作守则及实训要求。 2、了解卧式车床的组成、运动和用途。 3、了解车床主要附件的大致结构和用途。 4、了解常用量具及其使用方法。 5、掌握车外圆、车端面的方法，了解切槽、切断和锥面、成形面、螺纹的车削特点，能独立完成简单零件的车削加工。 8、能按图样要求进行端面、外圆等基本车削加工。 第一天上午的任务 时间 300 分钟 1、安全操作守则 方式 老师讲授、学生边听边看、最后练习操作 时间 20 分钟 安全操作守则 （1）开车前，认真检查车床各部位有无异常，以防开车时突然撞击而损坏车床。启动后，应低速运行几分钟，使各部位的润滑正常。 （2）操作人员应穿工作服，防止飘逸的衣物意外卷入旋转的机器。如长发应塞入帽内、袖口应扣紧、不允许戴围巾、手套等。 （3）不允许在床面上放置物件。不允许在卡盘上、导轨上敲击或校直工件。 （4）加工前，工件和刀具应装夹可靠，既要防止夹紧力过小松脱伤人，又要防止夹紧力过大损坏机件。装夹工件后，卡盘扳手应随手拿下，严禁扳手未拿而开车。 （5）车床开动后，严禁触摸任何旋转部位，不允许测量或用丝织物擦试旋转的工件。 （6）变速时，必须先停车，后换档。停车时不允许用手刹住旋转的卡盘。 （7）实习操作时，不允许将头与工件靠得太近，以防切屑飞入眼 中 。清 除 切屑时，严禁用手直接 清 除 或用嘴吹 除 。必须使用专 用的铁 钩 和毛 刷 。 （8）工作结 束 时，应关 闭 电 源 。将车床擦试干 净 。在导轨上加注 防锈 油 。将各操作手柄 置于 空 档。将大拖 板 、尾 座 摇 至 床尾 。 （9）工作结 束 后，清 理 所 用的全部工具、量具、刀具、夹具等，并 整 齐 有序 的放入工具柜 中 。 （10）最 后清 扫 场 地 ，离 厂 结 束 。 操作练习：起动与停车 2、车削加工原理、工作范围及车床 方式 老师边讲授边操作示范、学生边听边看、最后练习操作 时间 30 分钟 金属切削机床是用切削的方法将金属毛坯加工成机器零件的一种机器。它是制造机器的机器，人们习惯上称为机床。机床按照加工方式的不同又分为车床、刨床、铣床、磨床等。 车削加工是最常用的加工方法，约占机床加工总量的 50%以上。 1 、车削加工的原理 车削加工的原理是工件作旋转运动、车刀在水平面内移动（纵向移动、横向移动、斜向移动），从工件上去除多余的材料，从而...
