车工实训教案5VIP免费

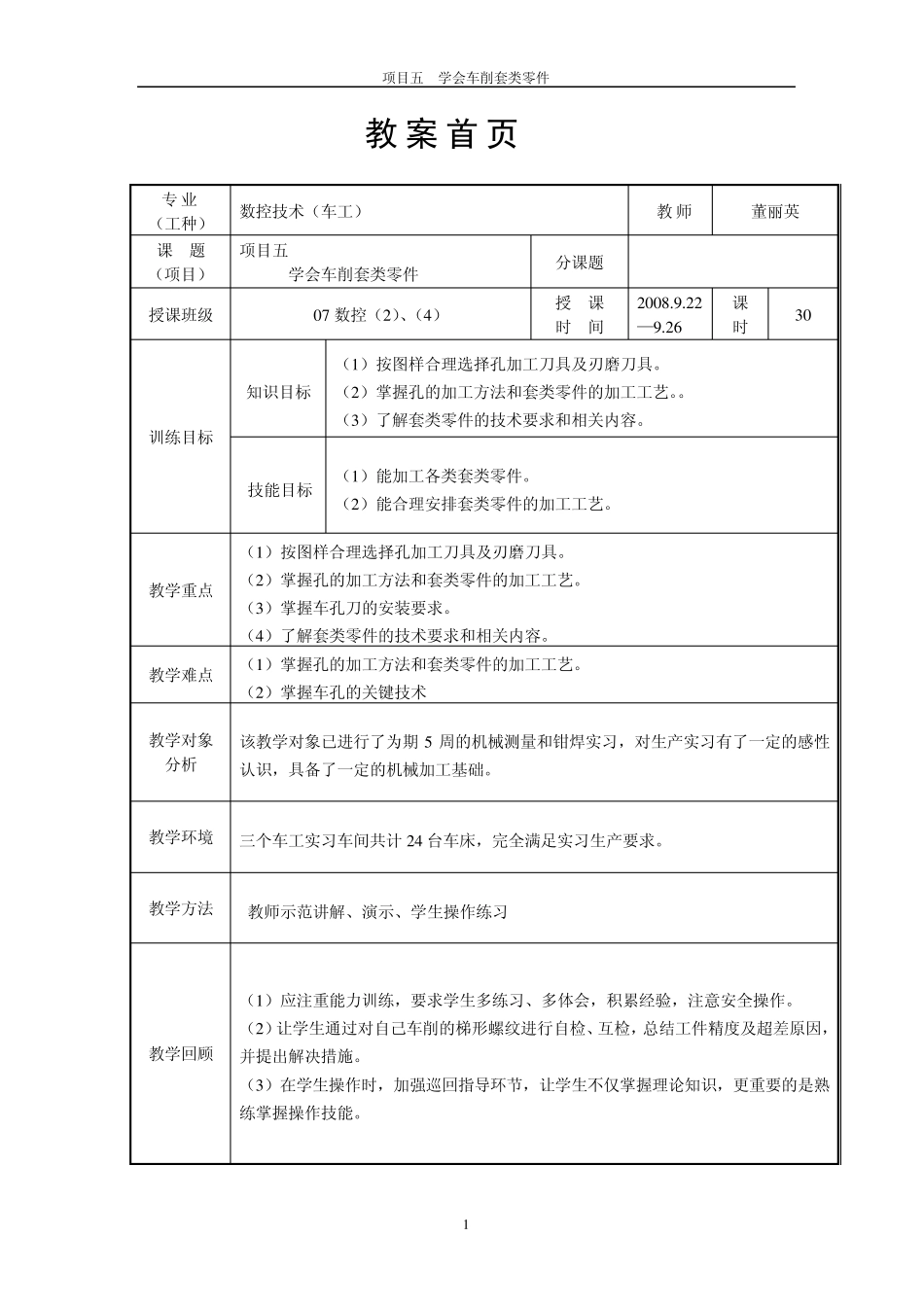

车工实训教案5_第1页
1/7
车工实训教案5_第2页
2/7
车工实训教案5_第3页
3/7
项目五 学会车削套类零件 1 教 案 首 页 专业 (工种) 数控技术(车工) 教师 董丽英 课 题 (项目) 项目五 学会车削套类零件 分课题 授课班级 0 7 数控(2 )、(4 ) 授 课 时 间 2 0 0 8 .9 .2 2—9 .2 6 课 时 3 0 训练目标 知识目标 (1 )按图样合理选择孔加工刀具及刃磨刀具。 (2 )掌握孔的加工方法和套类零件的加工工艺。。 (3 )了解套类零件的技术要求和相关内容。 技能目标 (1 )能加工各类套类零件。 (2 )能合理安排套类零件的加工工艺。 教学重点 (1 )按图样合理选择孔加工刀具及刃磨刀具。 (2 )掌握孔的加工方法和套类零件的加工工艺。 (3 )掌握车孔刀的安装要求。 (4 )了解套类零件的技术要求和相关内容。 教学难点 (1 )掌握孔的加工方法和套类零件的加工工艺。 (2 )掌握车孔的关键技术 教学对象 分析 该教学对象已进行了为期 5 周的机械测量和钳焊实习,对生产实习有了一定的感性认识,具备了一定的机械加工基础。 教学环境 三个车工实习车间共计 2 4 台车床,完全满足实习生产要求。 教学方法 教师示范讲解、演示、学生操作练习 教学回顾 (1 )应注重能力训练,要求学生多练习、多体会,积累经验,注意安全操作。 (2 )让学生通过对自己车削的梯形螺纹进行自检、互检,总结工件精度及超差原因,并提出解决措施。 (3 )在学生操作时,加强巡回指导环节,让学生不仅掌握理论知识,更重要的是熟练掌握操作技能。 项目五 学会车削套类零件 2 教学过程及教学内容 [课前组织] 1.检查学生出勤情况,填写教学日志。 2.检查学生装束是否整齐 3.讲述要求:纪律、卫生、学习方法、如何作笔记 4.宣布本项目的学习任务与目的要求: 任务一 套类零件的基础知识 (1)掌握套类零件的加工工艺。 (2)掌握孔的加工方法。 (3)了解套类零件的技术要求和相关内容。 任务二 车削套类零件 (1)能加工各类套类零件。 (2)能合理安排套类零件的加工工艺。 [入门指导] 任务一 套类零件的基础知识 ● 活动一 学会内孔刀具的刃磨 车床上经常用麻花钻与车孔刀进行工件内孔的加工。 麻花钻钻的孔其尺寸精度与表面粗糙度都很难达到要求。在车床上进行孔加工时,常常是先使用比孔径小2mm左右的钻头进行钻孔,然后再用车孔刀对孔进行车削加工。 1.车孔刀 根据不同的加工情况,车孔刀可分为通孔车刀和不通孔...
