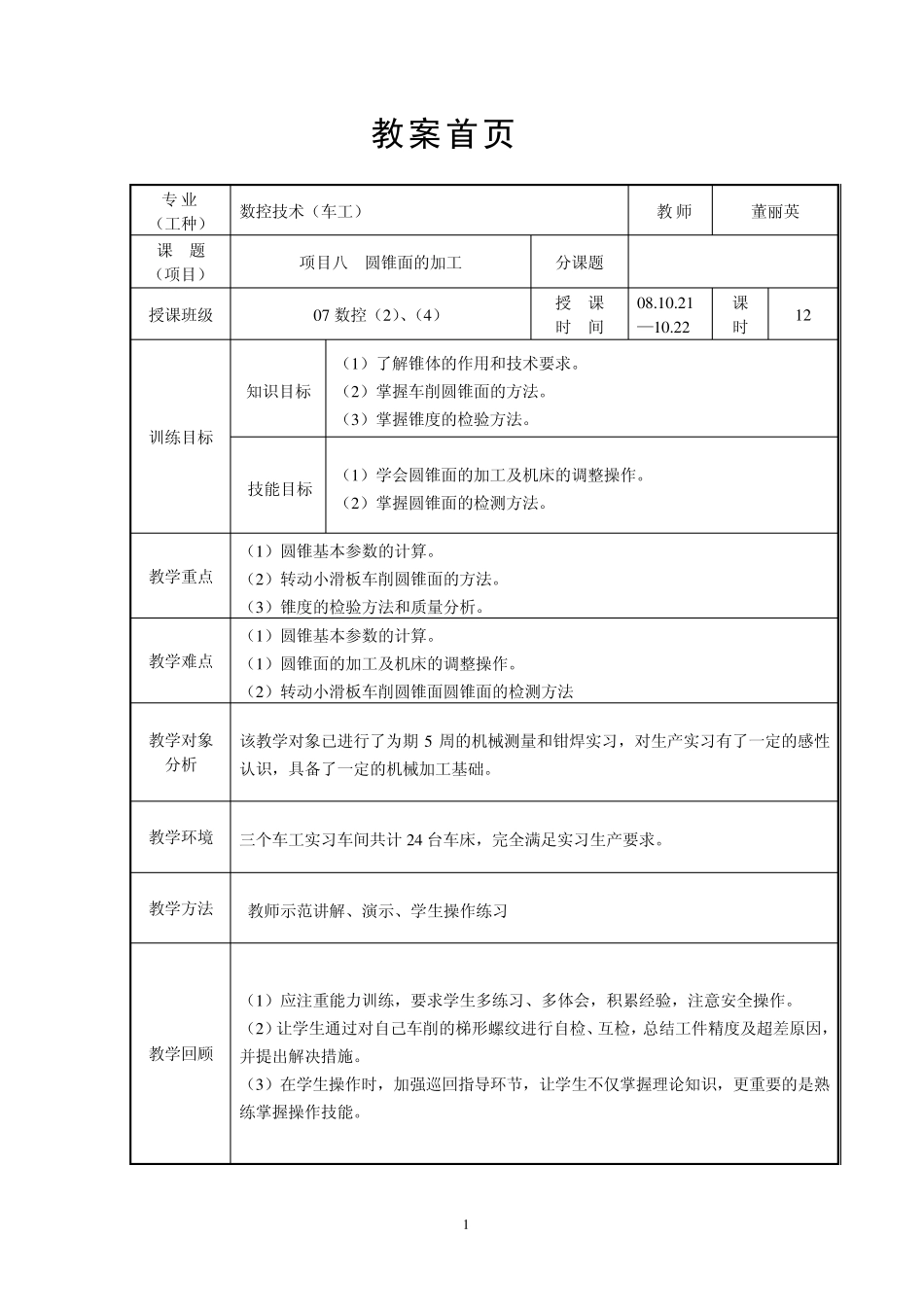

1 教案首页 专业 （工种） 数控技术（车工） 教师 董丽英 课 题 （项目） 项目八 圆锥面的加工 分课题 授课班级 0 7 数控（2 ）、（4 ） 授 课 时 间 0 8 .1 0 .2 1—1 0 .2 2 课 时 1 2 训练目标 知识目标 （1 ）了解锥体的作用和技术要求。 （2 ）掌握车削圆锥面的方法。 （3 ）掌握锥度的检验方法。 技能目标 （1 ）学会圆锥面的加工及机床的调整操作。 （2 ）掌握圆锥面的检测方法。 教学重点 （1 ）圆锥基本参数的计算。 （2 ）转动小滑板车削圆锥面的方法。 （3 ）锥度的检验方法和质量分析。 教学难点 （1 ）圆锥基本参数的计算。 （1 ）圆锥面的加工及机床的调整操作。 （2 ）转动小滑板车削圆锥面圆锥面的检测方法 教学对象 分析 该教学对象已进行了为期 5 周的机械测量和钳焊实习，对生产实习有了一定的感性认识，具备了一定的机械加工基础。 教学环境 三个车工实习车间共计 2 4 台车床，完全满足实习生产要求。 教学方法 教师示范讲解、演示、学生操作练习 教学回顾 （1 ）应注重能力训练，要求学生多练习、多体会，积累经验，注意安全操作。 （2 ）让学生通过对自己车削的梯形螺纹进行自检、互检，总结工件精度及超差原因，并提出解决措施。 （3 ）在学生操作时，加强巡回指导环节，让学生不仅掌握理论知识，更重要的是熟练掌握操作技能。 2 教学过程及教学内容 [课前组织] 1．检查学生出勤情况，填写教学日志。 2．检查学生装束是否整齐 3．讲述要求：纪律、卫生、学习方法、如何作笔记 4．宣布本项目的学习任务与目的要求： 任务一 锥度的基础知识 （1 ）了解锥体的作用和技术要求。 （2 ）掌握车削圆锥面的方法。 （3 ）掌握锥度的检验方法。。 任务二 圆锥零件的加工 （1）学会圆锥面的加工及机床的调整操作。 （2）掌握圆锥面的检测方法。 [新课导入] 导语：在机床与工具中，圆锥面配合应用得很广泛。通过该项目的训练，可以学会锥度的车削与测量方法。 [入门指导] 任务一 锥度的基础知识 ●活动一 认识圆锥体 1．了解表征圆锥体的参数 （1）圆锥表面的形成 与轴线成一定角度，且一端相交于轴线的一条直线段AB，围绕着该轴线旋转形成的表面，称为圆锥表面（简称圆锥面），如图（a）所示。其斜线称为圆锥母线。如果将圆锥体的尖端截去，则成为一个截锥体，如图（b）所示。 圆锥是由圆锥表面与一定尺寸所限定的几...
