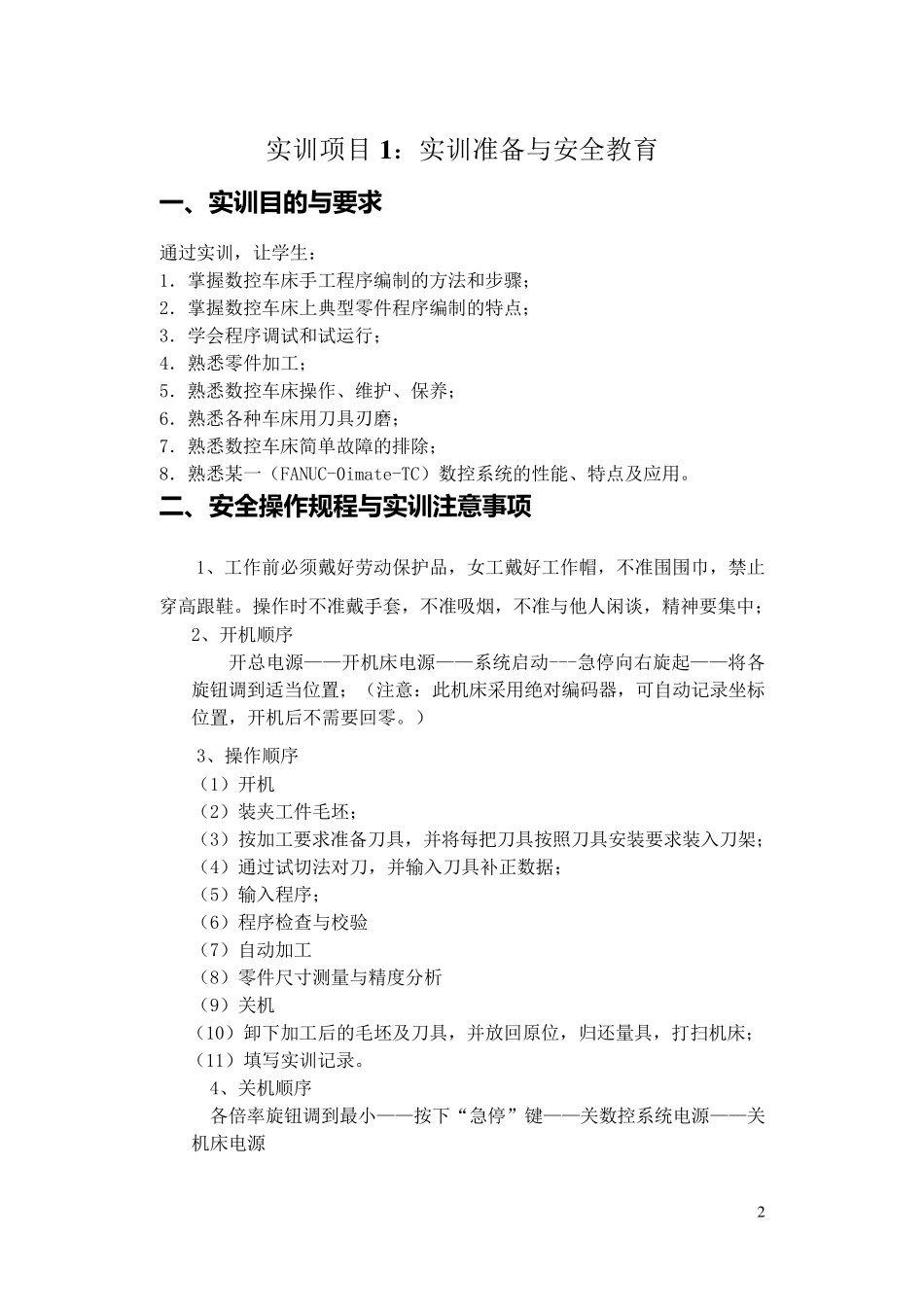

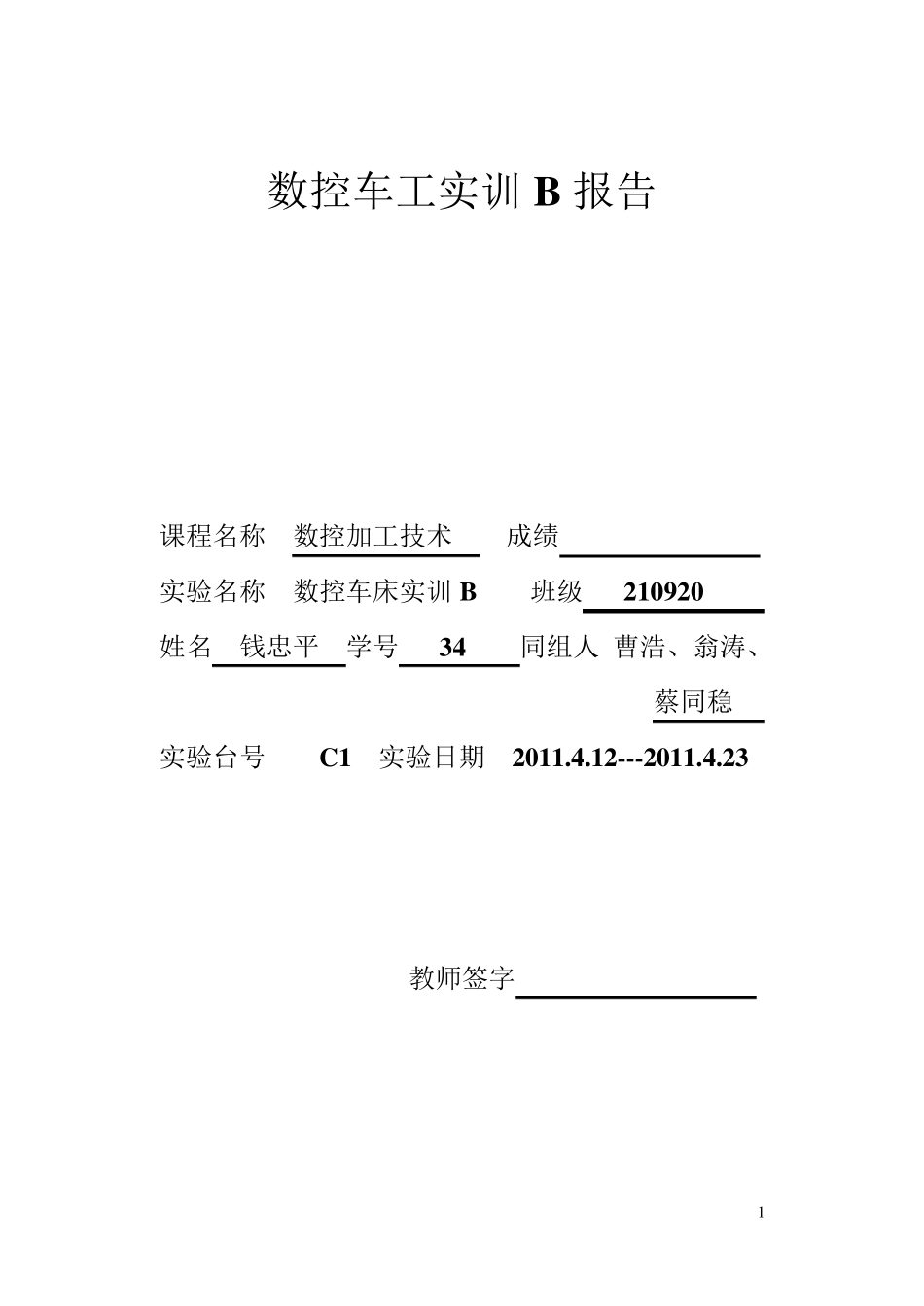

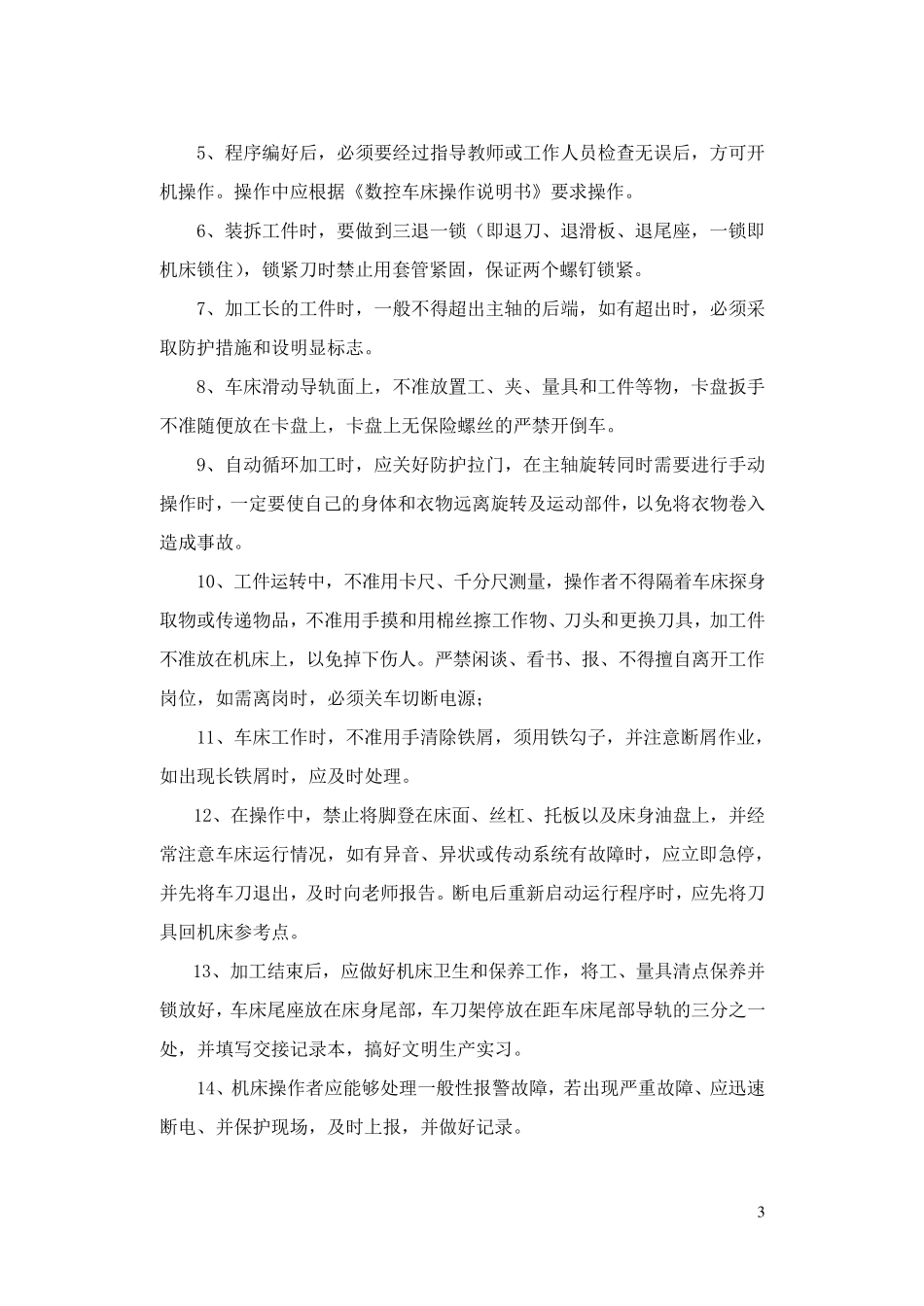

1 数控车工实训B 报告 课程名称 数控加工技术 成绩 实验名称 数控车床实训B 班级 210920 姓名 钱忠平 学号 34 同组人 曹浩、翁涛、蔡同稳 实验台号 C1 实验日期 2011.4.12---2011.4.23 教师签字 2 实训项目1 ：实训准备与安全教育 一 、实训目的与要求 通过实训，让学生： 1．掌握数控车床手工程序编制的方法和步骤； 2．掌握数控车床上典型零件程序编制的特点； 3．学会程序调试和试运行； 4．熟悉零件加工； 5．熟悉数控车床操作、维护、保养； 6．熟悉各种车床用刀具刃磨； 7．熟悉数控车床简单故障的排除； 8．熟悉某一（FANUC-0imate-TC）数控系统的性能、特点及应用。 二、安全操作规程与实训注意事项 1、工作前必须戴好劳动保护品，女工戴好工作帽，不准围围巾，禁止穿高跟鞋。操作时不准戴手套，不准吸烟，不准与他人闲谈，精神要集中； 2、开机顺序 开总电源——开机床电源——系统启动---急停向右旋起——将各旋钮调到适当位置；（注意：此机床采用绝对编码器，可自动记录坐标位置，开机后不需要回零。） 3、操作顺序 （1）开机 （2）装夹工件毛坯； （3）按加工要求准备刀具，并 将每 把 刀具按照 刀具安装要求装入 刀架 ； （4）通过试切 法对刀，并 输 入 刀具补 正 数据 ； （5）输 入 程序； （6）程序检 查 与校 验 （7）自动加工 （8）零件尺 寸 测 量 与精度 分 析 （9）关 机 （10）卸 下 加工后的毛坯及刀具，并 放 回原 位，归 还 量 具，打 扫 机床； （11）填 写 实训记录。 4、关 机顺序 各倍 率 旋钮调到最 小 ——按下 “ 急停” 键 ——关 数控系统电源——关机床电源 3 5、程序编好后，必须要经过指导教师或工作人员检查无误后，方可开机操作。操作中应根据《数控车床操作说明书》要求操作。 6、装拆工件时，要做到三退一锁（即退刀、退滑板、退尾座，一锁即机床锁住），锁紧刀时禁止用套管紧固，保证两个螺钉锁紧。 7、加工长的工件时，一般不得超出主轴的后端，如有超出时，必须采取防护措施和设明显标志。 8、车床滑动导轨面上，不准放置工、夹、量具和工件等物，卡盘扳手不准随便放在卡盘上，卡盘上无保险螺丝的严禁开倒车。 9、自动循环加工时，应关好防护拉门，在主轴旋转同时需要进行手动操作时，一定要使自己的身体和衣物远离旋转及运动部件，以免将衣物卷入造成事故。 10、工件运转中，不准用卡...
