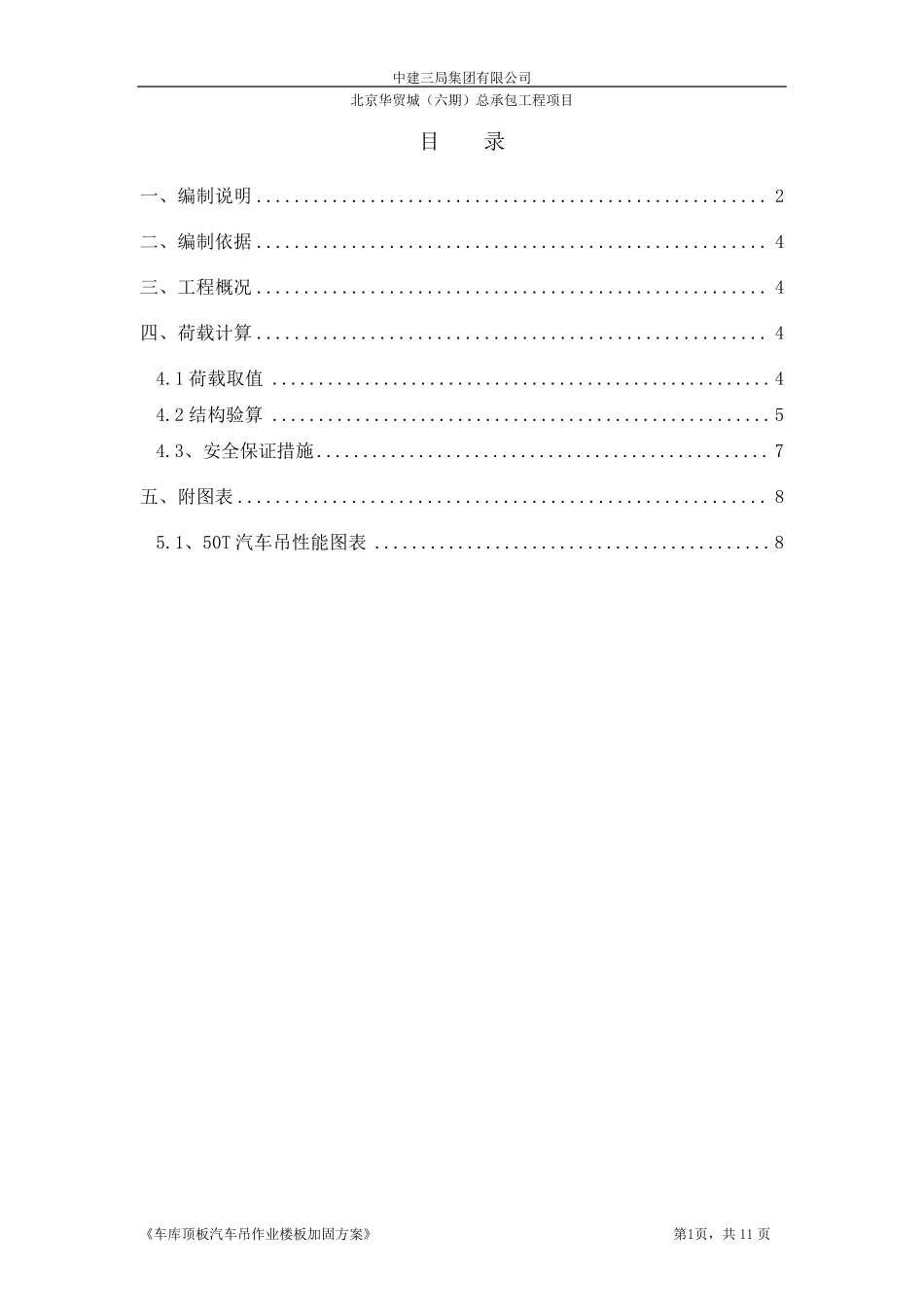

北京华贸城（六期）总承包工程 车库顶板汽车吊作业楼板加固方案 编制人： 审核人： 审批人： 中建三局集团有限公司 北京华贸城（六期）总承包工程项目部 二〇一五年一月二日中建三局集团有限公司 北京华贸城（六期）总承包工程项目 《车库顶板汽车吊作业楼板加固方案》 第1页，共11 页 目 录 一、编制说明 ...................................................... 2 二、编制依据 ...................................................... 4 三、工程概况 ...................................................... 4 四、荷载计算 ...................................................... 4 4.1 荷载取值 ...................................................... 4 4.2 结构验算 ...................................................... 5 4.3、安全保证措施 ................................................. 7 五、附图表 ........................................................ 8 5.1、50T 汽车吊性能图表 ........................................... 8 中建三局集团有限公司 北京华贸城（六期）总承包工程项目 《车库顶板汽车吊作业楼板加固方案》 第2页，共11 页 一、编制说明 由于本工程3#塔吊和 24#主楼存在扫楼的情况，3#塔吊无法继续使用只能进行拆除。为保证 21#配套楼地下及地上结构施工的需要，我项目计划布置 1 台 50T汽车吊进行 21#楼结构施工的材料吊装工作。 根据现场的实际情况和施工的需要，将 50T 汽车吊将布置在西侧车库顶板上，为保证结构顶板的安全性，需要对汽车吊工作时产生的荷载进行验算。汽车吊布置详见下附图《50T 汽车吊地库顶板布置图》。 考虑到 21#楼为框架结构，为保证施工作业面最大全覆盖，减少汽车吊的施工作业盲区，50T 汽车吊考虑的最大工作半径为 30m。 汽车吊的起重吊装能力详见后附表。 中建三局集团有限公司 北京华贸城（六期）总承包工程项目 《车库顶板汽车吊作业楼板加固方案》 第3页，共 11 页 中建三局集团有限公司 北京华贸城（六期）总承包工程项目 《车库顶板汽车吊作业楼板加固方案》 第4页，共11 页 二、编制依据 1、本工程层 C1 北区地下车库建筑、结构图纸； 3、《建筑结构荷载规范》GB50009-2012； 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011； 5、《钢管脚手架、模板支架...
