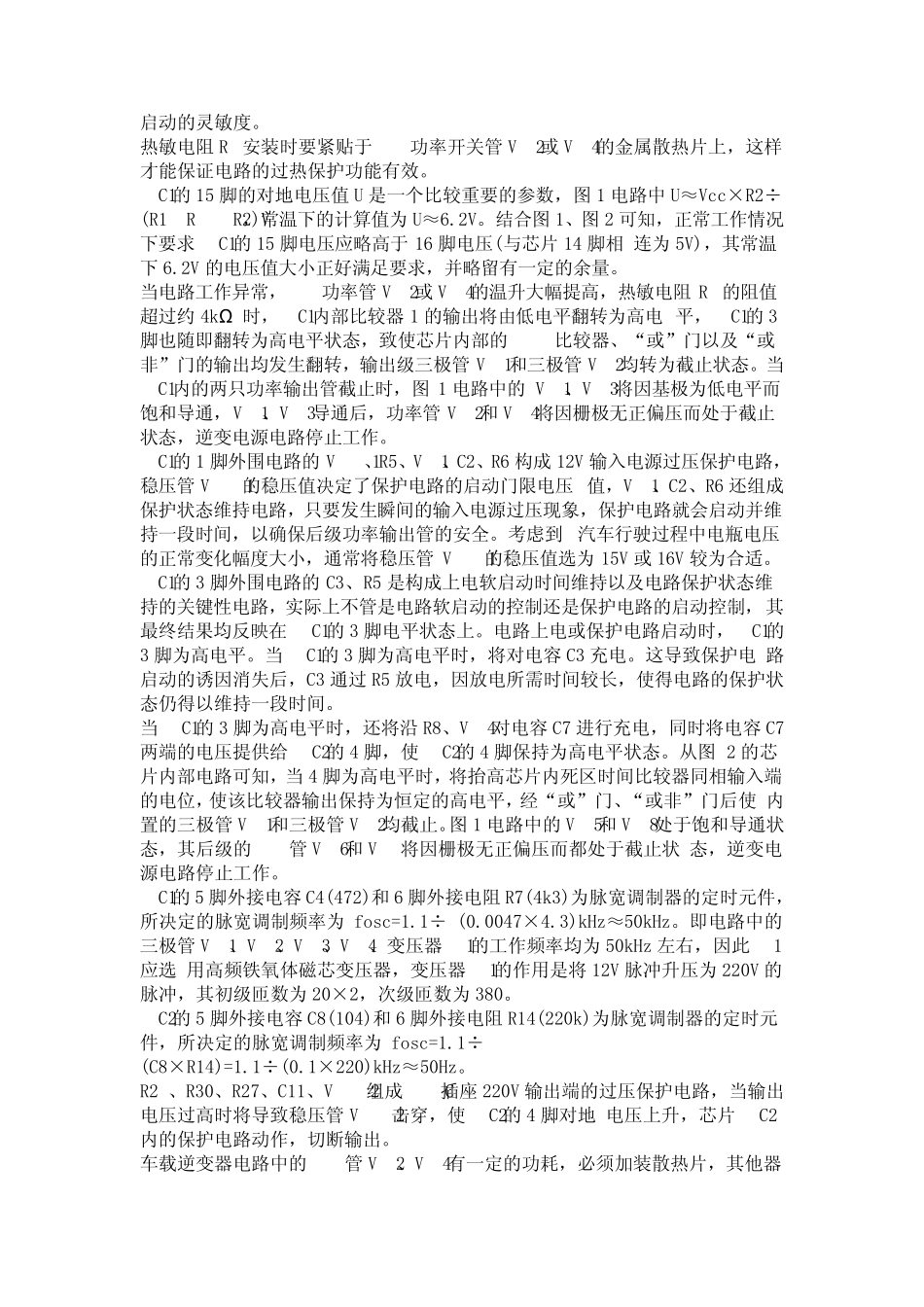

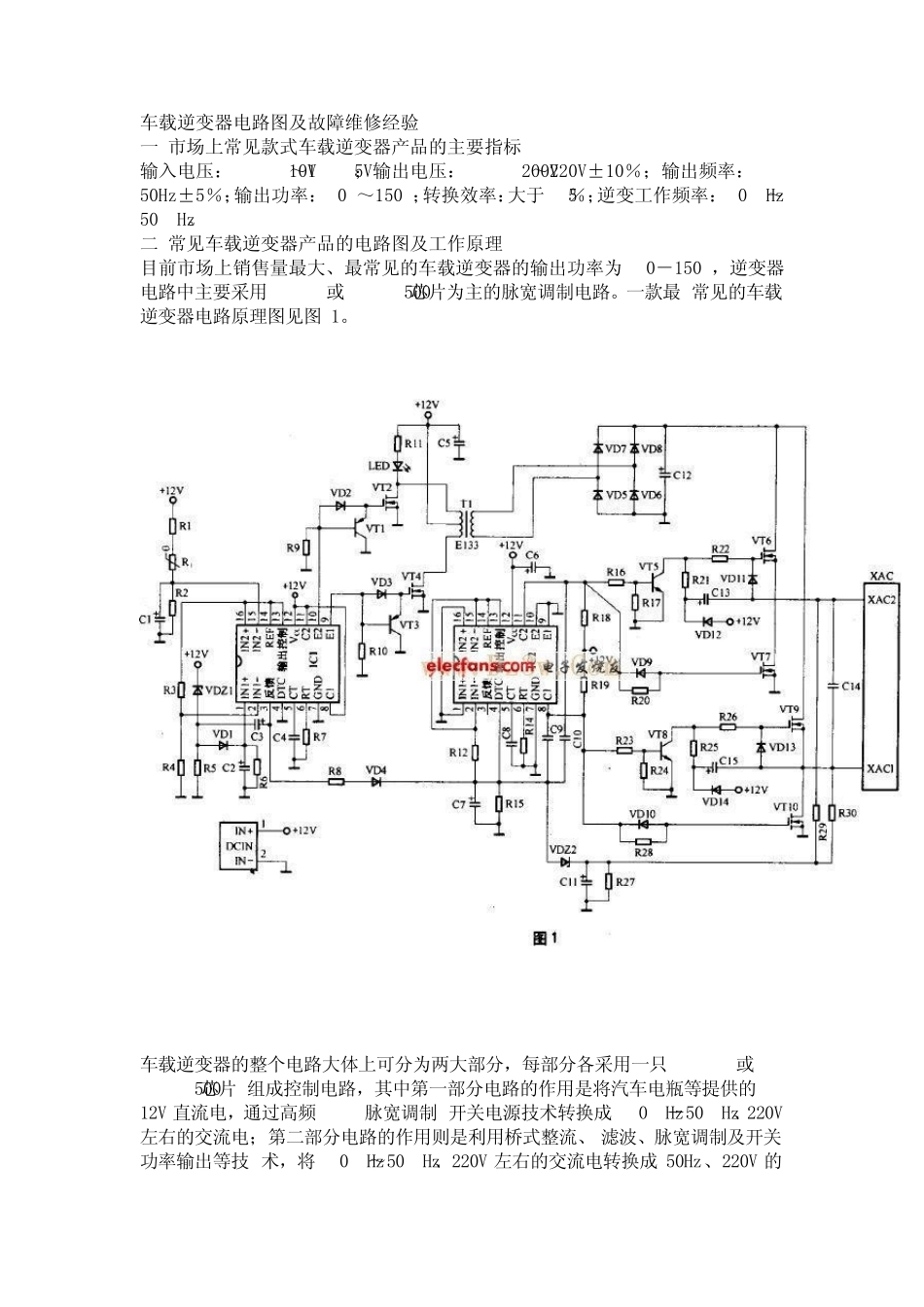

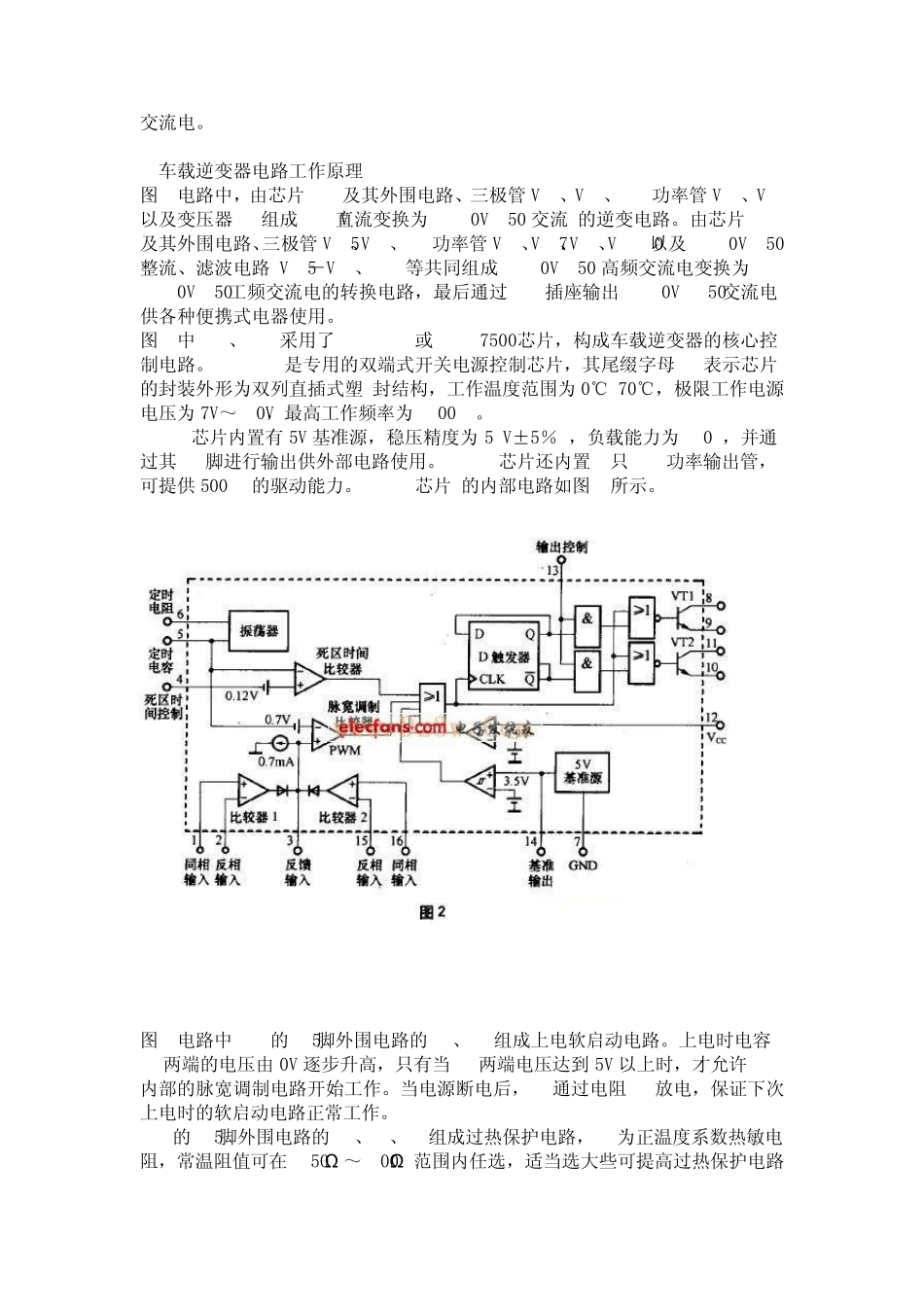

车载逆变器电路图及故障维修经验 一 市场上常见款式车载逆变器产品的主要指标 输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于 85％；逆变工作频率：30kHz～50kHz。 二 常见车载逆变器产品的电路图及工作原理 目前市场上销售量最大、最常见的车载逆变器的输出功率为 70W－150W，逆变器电路中主要采用 TL494或 KA7500芯片为主的脉宽调制电路。一款最 常见的车载逆变器电路原理图见图1。 车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片 组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V 直流电，通过高频 PWM (脉宽调制)开关电源技术转换成 30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、 滤波、脉宽调制及开关功率输出等技 术，将 30kHz～50kHz、220V 左右的交流电转换成 50Hz、220V 的交流电。 1.车载逆变器电路工作原理 图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流 的逆变电路。由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路 VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V /50Hz交流电供各种便携式电器使用。 图1中IC1、IC2采用了TL494CN(或 KA7500C)芯片，构成车载逆变器的核心控制电路。TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑 封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。 TL494芯片内置有5V 基准源，稳压精度为5 V±5％ ，负载能力为10mA，并通过其14脚进行输出供外部电路使用。TL494芯片还内置2只 NPN功率输出管，可提供500mA的驱动能力。TL494芯片 的内部电路如图2所示。 图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。上电时电容C1两端的电压由0V 逐步升高，只有当C1两端电压达到5V 以上时，才允许 IC1内部的脉宽调制电路开始工作。当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。 IC1的15脚外围电路的R1、Rt、R2组成过热保护电路，Rt为正温度系数热敏电阻，常温阻值可在150 Ω ～300Ω 范围内任选，适当选大 些 可提...
