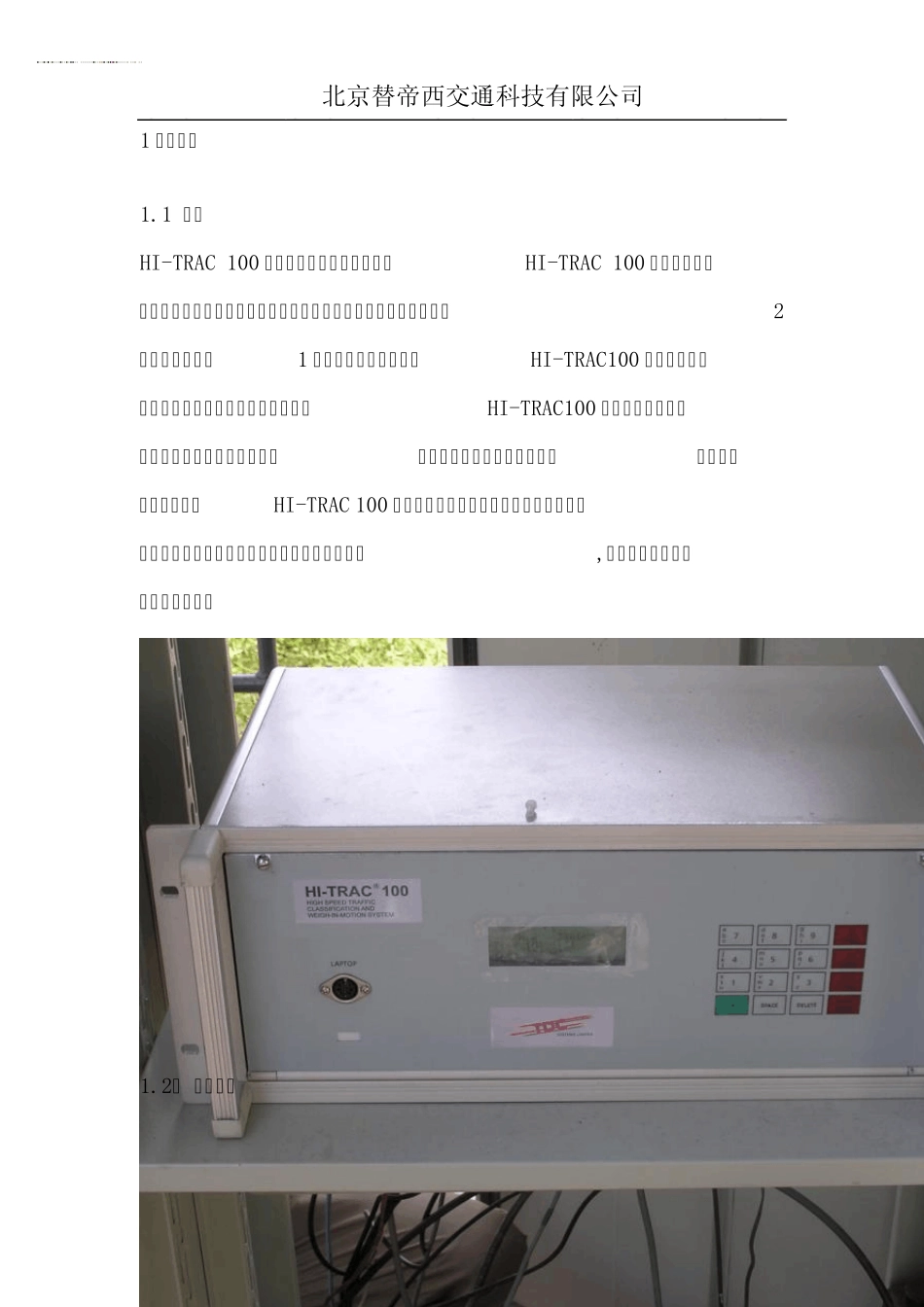

北京替帝西交通科技有限公司 Page 1 HI-TRAC® 100 车辆动态称重/交通信息监测系统 说明书 北京替帝西交通科技有限公司 Page 2 1 系统概述 ............................................... 3 2 性能和准确度标准 ....................................... 7 3 HI-TRAC®数据存储容量 .................................. 12 4 HI-TRAC/HI-COMM 快速上手设置 .......................... 15 5 通过键盘配置 HI-TRAC® 100 ............................. 19 6 校准过程 .............................................. 44 7 故障解决 .............................................. 47 8 安装验收表 ............................................ 50 北京替帝西交通科技有限公司 Page 3 1 系统概述 1.1 介绍 HI-TRAC 100 是一种交通动态称重系统。HI-TRAC 100 系统是一种在不中断交通的情况下记录交通信息记录器，这种系统每一车道安装2条压电传感器及1 个感应线圈的传感器。HI-TRAC100 控制器安装在路边机箱内并与道路上传感器连接。HI-TRAC100 可监测到车辆通过压电传感器时所产生的信号，此信号可以用来计算轴负荷，车速及车辆轴距。同时HI-TRAC 100 控制器监测感应线圈的信号以判定当前通过的车辆对此道的占用，也可决定车辆底盘长度,作为区分后随车辆的车尾探测器。 1.2 传 感器配置 北京替帝西交通科技有限公司 Page 4 一台HI-TRAC 100 控制器可连接16 条压电传感器及8 条感应线圈传感器。按照2 条压电传感器及1 条感应线圈传感器为每一车道标准装置，这样此系统可最大记录8 车道数据。 对于动态称重，需安装埋于路面内部的温度传感器为HI-TRAC100系统提供路面温度信息。此信息用于车辆轴载的温度校正。HI-TRAC 100 利用TDC 公司NTL 温度补偿计算法连续不断精确调整进行温度补偿直至其最佳的轴载检测精度。 四车道传感器安装示意图 1.3 工作原理 压电轴传感器输出的电信号与对车轴施加压力或车辆压过的压力是相对称的。信号由HI-TRAC100 控制器转换成电压，电压信号通过HI-TRAC100 用来决定轴被探测的时间。电压大小的信息得到轴重量。 北京替帝西交通科技有限公司 Page 5 2 条压电传感器相距3 米。感应线圈传感器安装为2 米见方。线圈对称在传感器中间。同一车轴经过2 条压电传感器的时间可以得出轴的速度，每对轴之间的距离是用分别...
