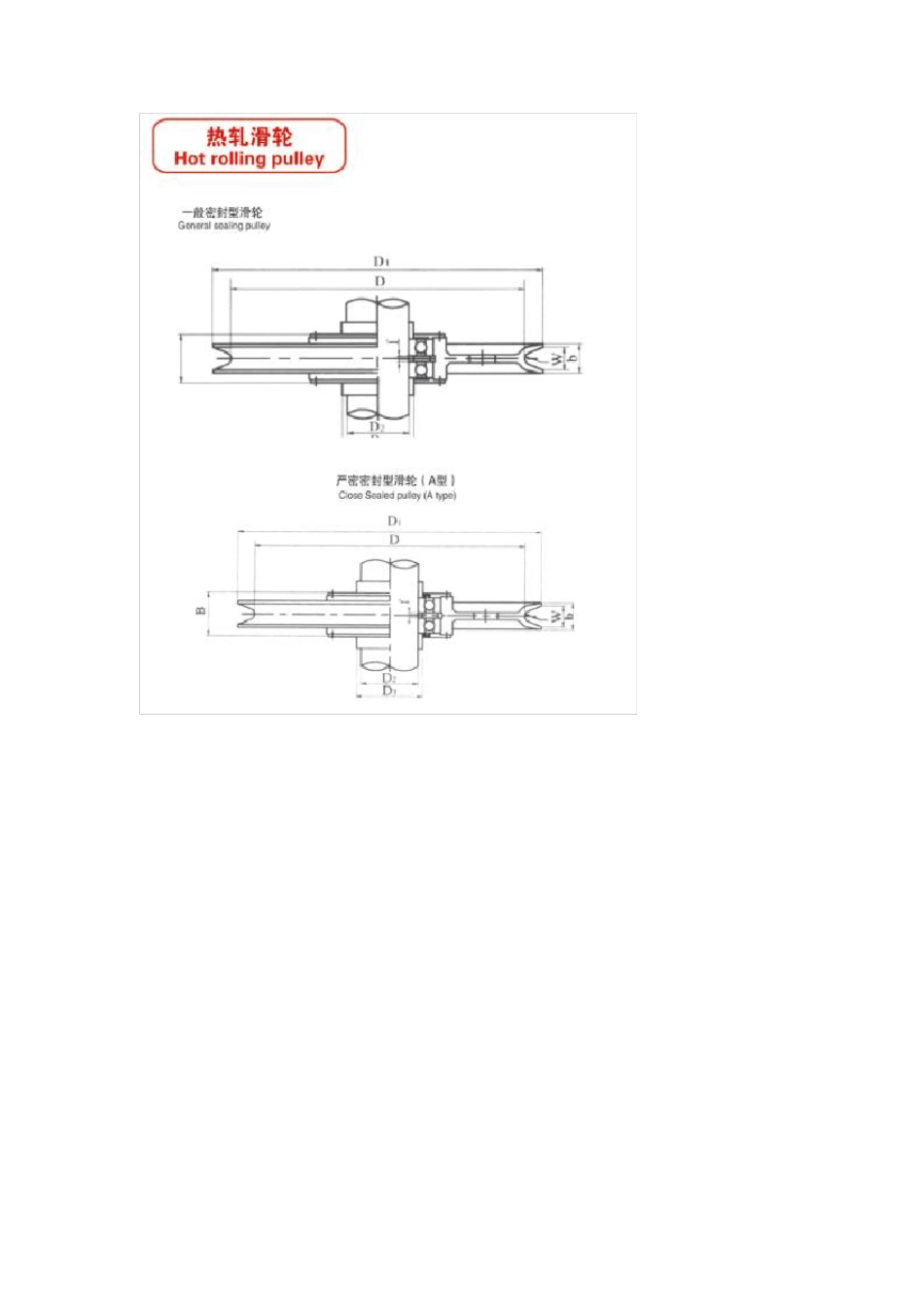

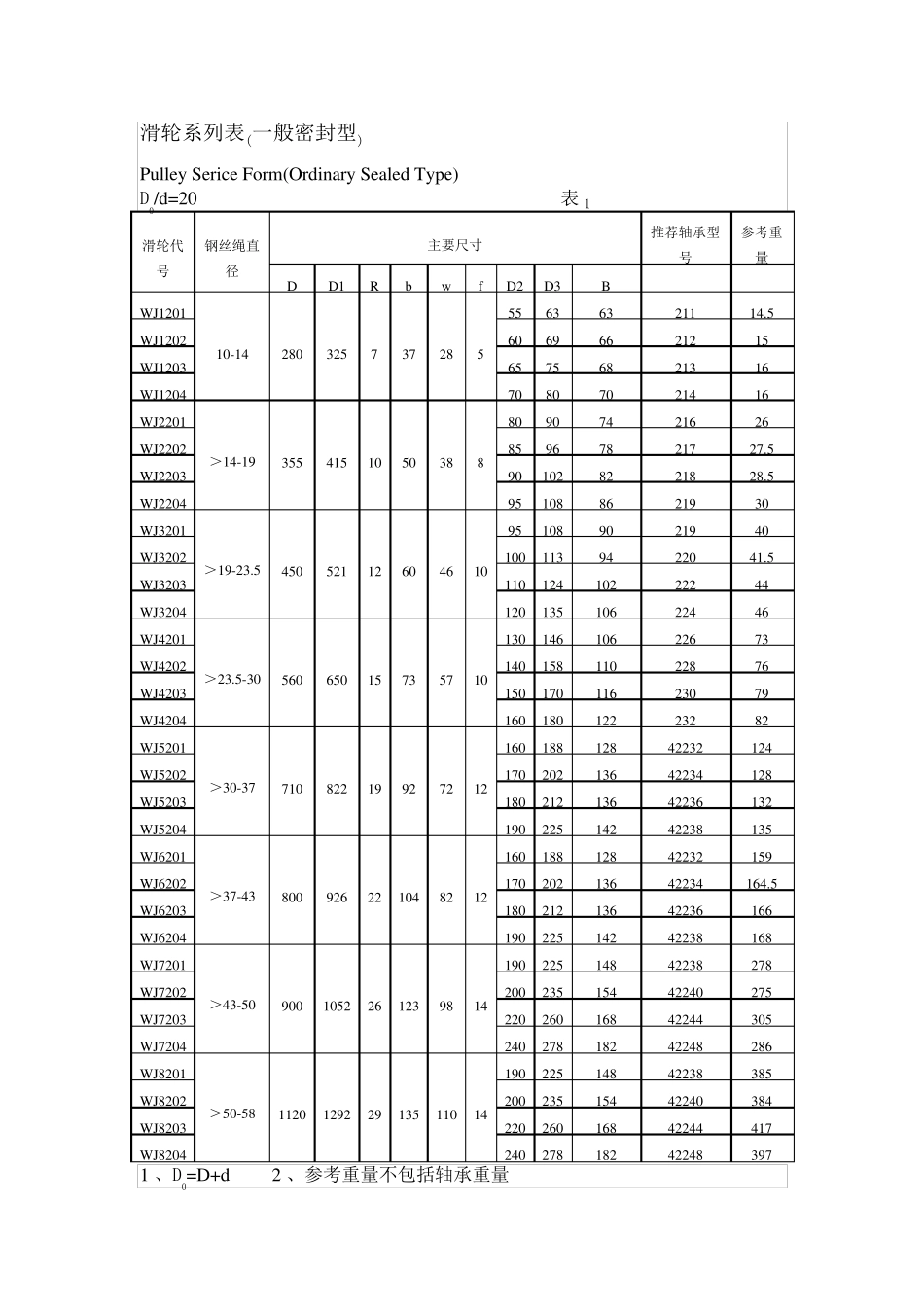

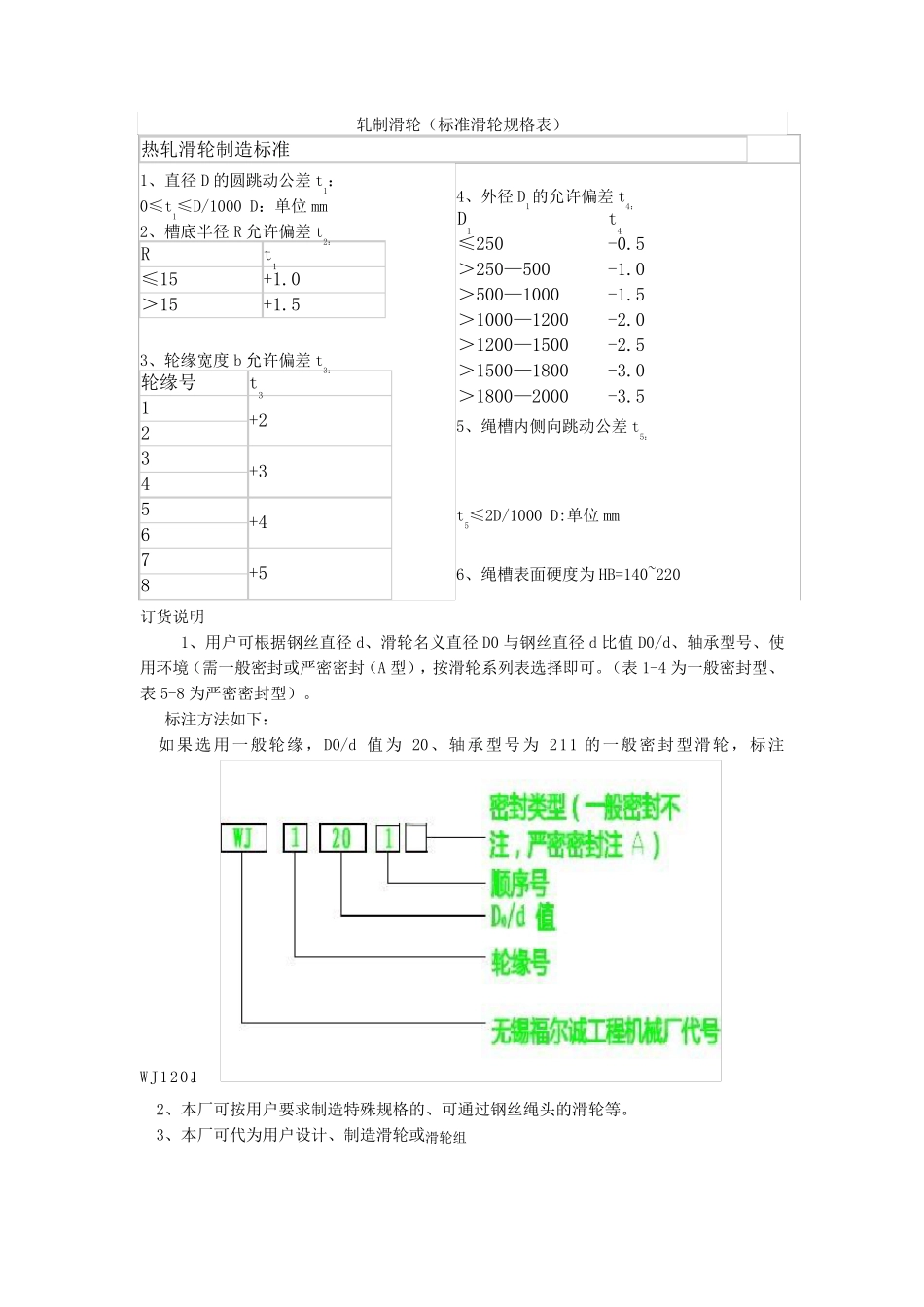

轧制滑轮（标准滑轮规格表） 热轧滑轮制造标准 1、直径D 的圆跳动公差t1： 0≤t1≤D/1000 D：单位mm 2、槽底半径R 允许偏差t2： R t1 ≤15 +1.0 ＞15 +1.5 3、轮缘宽度b 允许偏差t3： 轮缘号 t3 1 +2 2 3 +3 4 5 +4 6 7 +5 8 4、外径D1的允许偏差t4： D1 t4 ≤250 -0.5 ＞250—500 -1.0 ＞500—1000 -1.5 ＞1000—1200 -2.0 ＞1200—1500 -2.5 ＞1500—1800 -3.0 ＞1800—2000 -3.5 5、绳槽内侧向跳动公差t5： t5≤2D/1000 D:单位mm 6、绳槽表面硬度为 HB=140~220 订货说明 1、用户可根据钢丝直径d、滑轮名义直径D0 与钢丝直径d 比值 D0/d、轴承型号、使用环境（需一般密封或严密密封（A 型），按滑轮系列表选择即可。（表1-4 为一般密封型、表5-8 为严密密封型）。 标注方法如下： 如果选用一般轮缘，D0/d 值为 20、轴承型号为 211 的一般密封型滑轮，标注WJ1201。 2、本厂可按用户要求制造特殊规格的、可通过钢丝绳头的滑轮等。 3、本厂可代为用户设计、制造滑轮或滑轮组 滑轮系列表(一般密封型) Pulley Serice Form(Ordinary Sealed Type) D0/d=20 表1 滑轮代号 钢丝绳直径 主要尺寸 推荐轴承型号 参考重量 D D1 R b w f D2 D3 B WJ1201 10-14 280 325 7 37 28 5 55 63 63 211 14.5 WJ1202 60 69 66 212 15 WJ1203 65 75 68 213 16 WJ1204 70 80 70 214 16 WJ2201 ＞14-19 355 415 10 50 38 8 80 90 74 216 26 WJ2202 85 96 78 217 27.5 WJ2203 90 102 82 218 28.5 WJ2204 95 108 86 219 30 WJ3201 ＞19-23.5 450 521 12 60 46 10 95 108 90 219 40 WJ3202 100 113 94 220 41.5 WJ3203 110 124 102 222 44 WJ3204 120 135 106 224 46 WJ4201 ＞23.5-30 560 650 15 73 57 10 130 146 106 226 73 WJ4202 140 158 110 228 76 WJ4203 150 170 116 230 79 WJ4204 160 180 122 232 82 WJ5201 ＞30-37 710 822 19 92 72 12 160 188 128 42232 124 WJ5202 170 202 136 42234 128 WJ5203 180 212 136 42236 132 WJ5204 190 225 142 42238 135 WJ6201 ＞37-43 800 926 22 104 82 12 160 188 128 42232 159 WJ6202 170 202 136 42234 164.5 WJ6203 180 212 136 42236 ...
