轨枕技术标准VIP免费

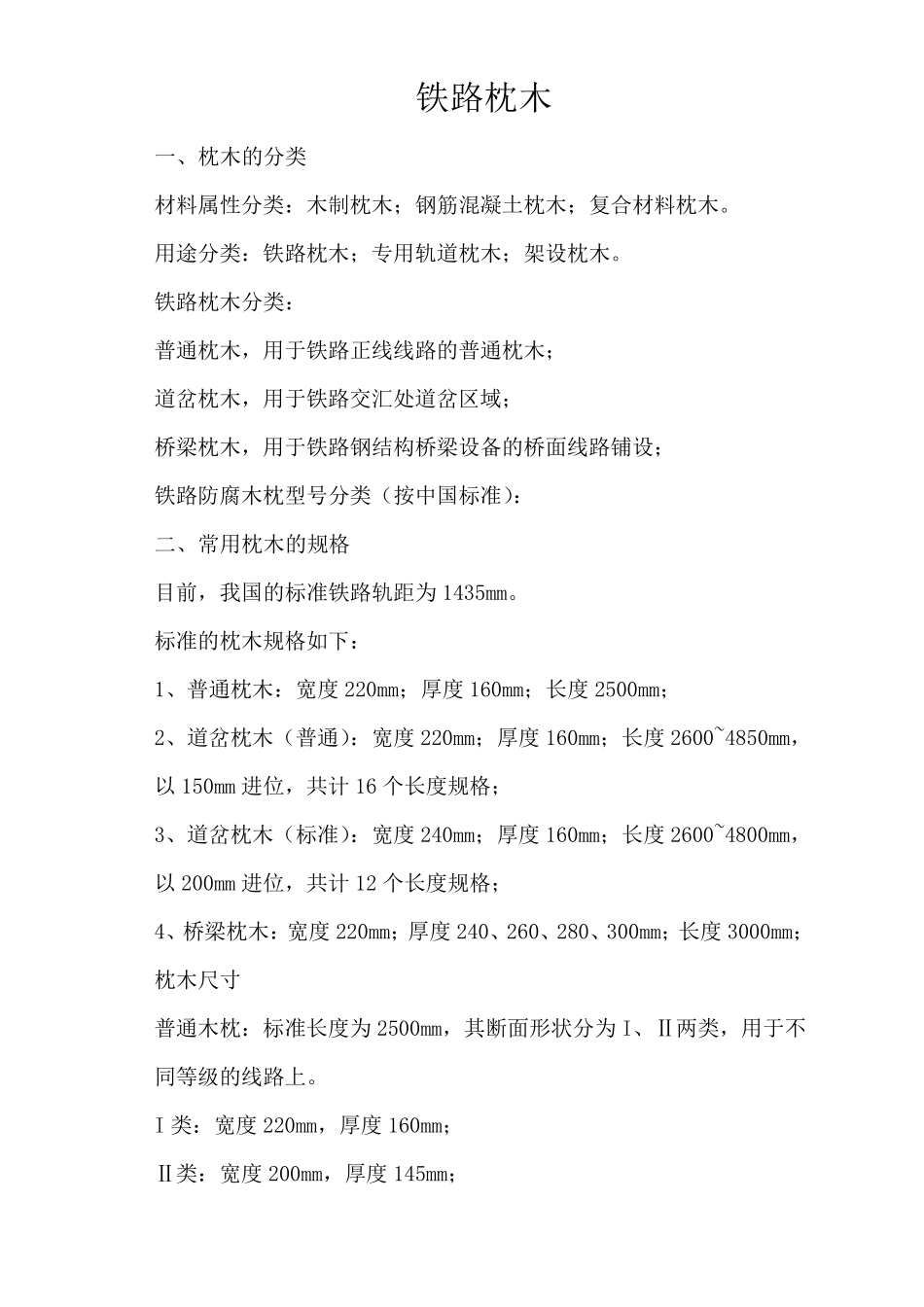

轨枕技术标准_第1页
1/11
轨枕技术标准_第2页
2/11
轨枕技术标准_第3页
3/11
铁路枕木 一、枕木的分类 材料属性分类:木制枕木;钢筋混凝土枕木;复合材料枕木。 用途分类:铁路枕木;专用轨道枕木;架设枕木。 铁路枕木分类: 普通枕木,用于铁路正线线路的普通枕木; 道岔枕木,用于铁路交汇处道岔区域; 桥梁枕木,用于铁路钢结构桥梁设备的桥面线路铺设; 铁路防腐木枕型号分类(按中国标准): 二、常用枕木的规格 目前,我国的标准铁路轨距为1435mm。 标准的枕木规格如下: 1、普通枕木:宽度220mm;厚度160mm;长度2500mm; 2、道岔枕木(普通):宽度220mm;厚度160mm;长度2600~4850mm,以150mm 进位,共计16 个长度规格; 3、道岔枕木(标准):宽度240mm;厚度160mm;长度2600~4800mm,以200mm 进位,共计12 个长度规格; 4、桥梁枕木:宽度220mm;厚度240、260、280、300mm;长度3000mm; 枕木尺寸 普通木枕:标准长度为2500mm,其断面形状分为I、Ⅱ两类,用于不同等级的线路上。 I 类:宽度220mm,厚度160mm; Ⅱ类:宽度200mm,厚度145mm; 道岔木枕:断面尺寸为两种标准; 75 型标准为:宽度220mm,厚度160mm;长度从2600mm 至4850mm,每种长度相差150mm,共16 个长度规格。 92 型标准为:宽度240mm,厚度160mm;长度从2600mm 至4800mm,每种长度相差200mm,共12 个长度规格。 桥梁木枕:其截面尺寸因主梁(或纵梁)中心间距的大小而异。 单线桥梁:长度3000mm,宽度200、220,高度220、240、260、280、300mm; 三、木制轨枕 1、技术条件 树种:落叶松、马尾松、红松等。 2、枕木的尺寸见表1 表1 类别 类型 长度(㎝) 厚度(cm) 宽度(cm) 备注 普枕 Ⅰ 250 16 22 普枕 Ⅱ 250 14.5 20 岔枕 15 进位 260-485 16 22 岔枕 20 进位 260-480 16 24 桥枕 300 20 24 3、尺寸公差应符合表2 的规定 表2(单位:cm) 类别 公差 断面形状及尺寸 种类 限度 普通枕木 长度 ±6.0 宽度 厚度 道岔枕木 长度 ±6.0 宽度 +1.0-1.9 厚度 4、缺陷限度见表 3 表 3 缺陷名称 检验方法 允许限度 活节、死节 枕面铺轨范围内最大尺寸不得超过 8cm 裂纹、夹皮 纵裂、外夹皮长度不得超过 60cm 轮裂、内夹皮弦长不得超过 15cm 弯曲 顺弯、横弯 不允许 虫害 枕面铺轨范围内个数不得超过 5 个 腐朽 任何部位 不允许 木枕刻痕:马尾松、落叶松均进行刻痕加工。铺设范围枕面上的刀痕长度≥10mm,刀痕缺漏总数不得...
