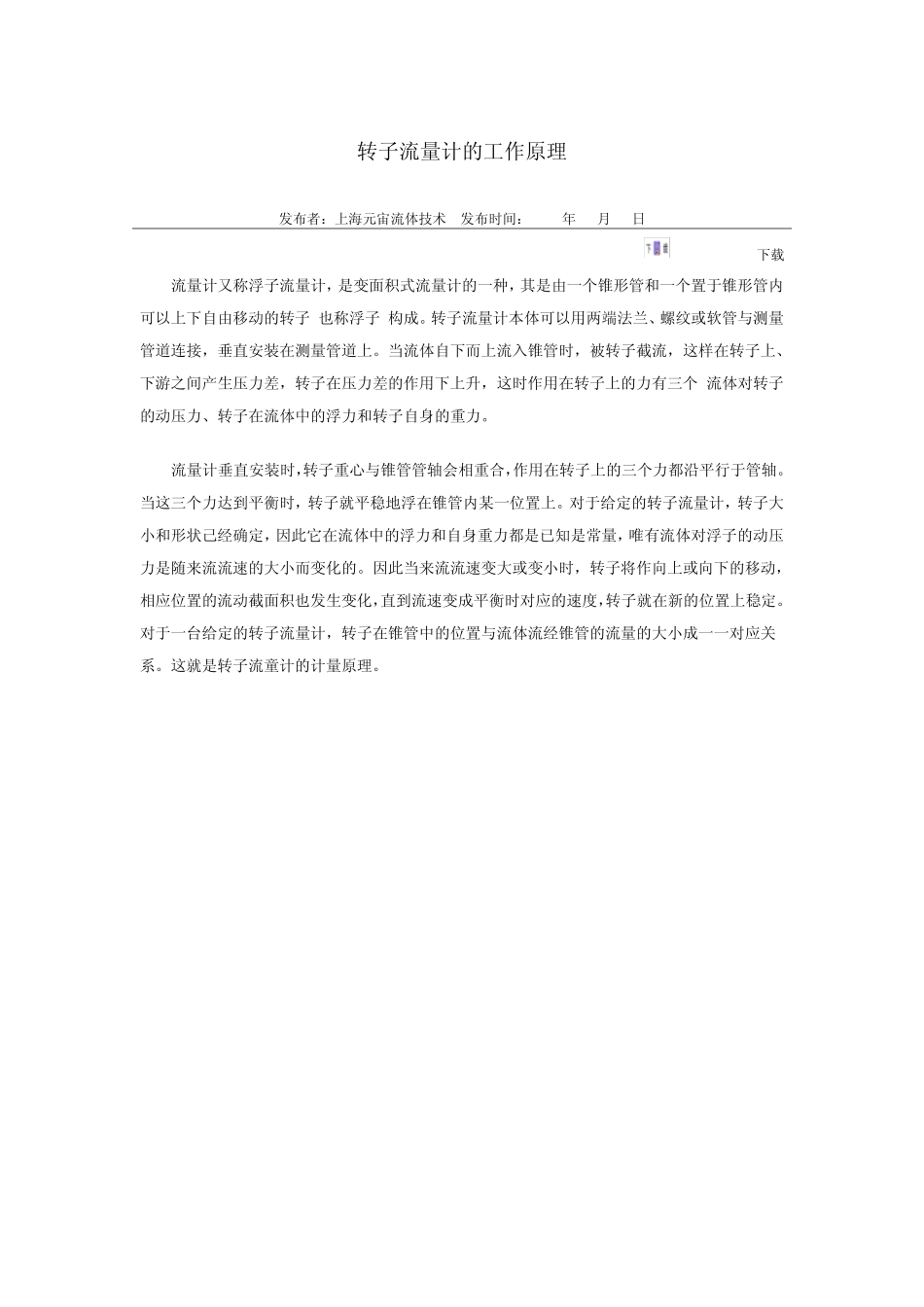

转子流量计的工作原理_第1页
1/10
转子流量计的工作原理_第2页
2/10
转子流量计的工作原理_第3页
3/10
转子流量计的工作原理 发布者:上海元宙流体技术 发布时间:2008年12月30日 Audo look6.0下载 流量计又称浮子流量计,是变面积式流量计的一种,其是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接,垂直安装在测量管道上。当流体自下而上流入锥管时,被转子截流,这样在转子上、下游之间产生压力差,转子在压力差的作用下上升,这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。 流量计垂直安装时,转子重心与锥管管轴会相重合,作用在转子上的三个力都沿平行于管轴。当这三个力达到平衡时,转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计,转子大小和形状己经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,转子将作向上或向下的移动,相应位置的流动截面积也发生变化,直到流速变成平衡时对应的速度,转子就在新的位置上稳定。对于一台给定的转子流量计,转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。 电磁流量计原理 发布者:安徽天康集团股份有限公司 发布时间:2008年 12月 30日 Audo look6.0下载 电磁流量计(以下简称 EMF)是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。50年代初 EMF实现了工业化应用,近年来世界范围 EMF产量约占工业流量仪表台数的 5%~6.5%。 70年代以来出现键控低频矩形波激磁方式,逐渐替代早期应用的工频交流激磁方式,仪表性能有了很大提高,得到更为广泛的应用。 2. 原理与机构 EMF的基本原理是法拉第电磁感应定律,即导体在磁场中切割磁力线运动时在其两端产生感应电动势。如图1所示,导电性液体在垂直于磁场的非磁性测量管内流动,与流动方向垂直的方向上产生与流量成比例的感应电势,电动势的方向按“弗来明右手规则”,其值如下式 式中 E-----感应电动势,即流量信号,V; k-----系数; B-----磁感应强度,T; D----测量管内径,m; --- 平均流速,m/s。 设液体的体积流量为 ,则 式中 K 为仪表常数,K= 4 KB/π D 。 EMF由流量传感器和转换器两大部分组成。传感器典型结构示意如图2,测量管上下装有激磁线圈,通激磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相...
