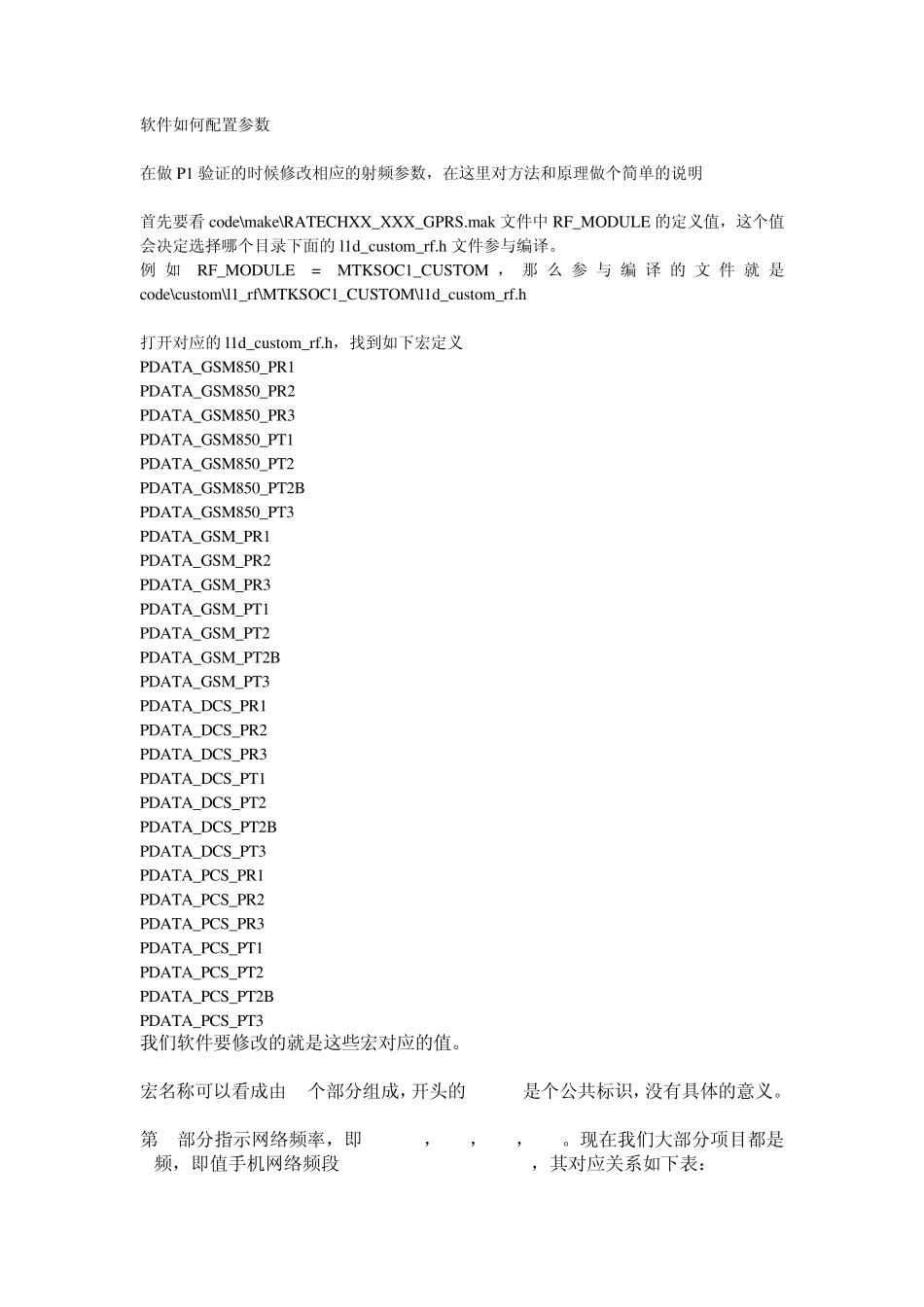

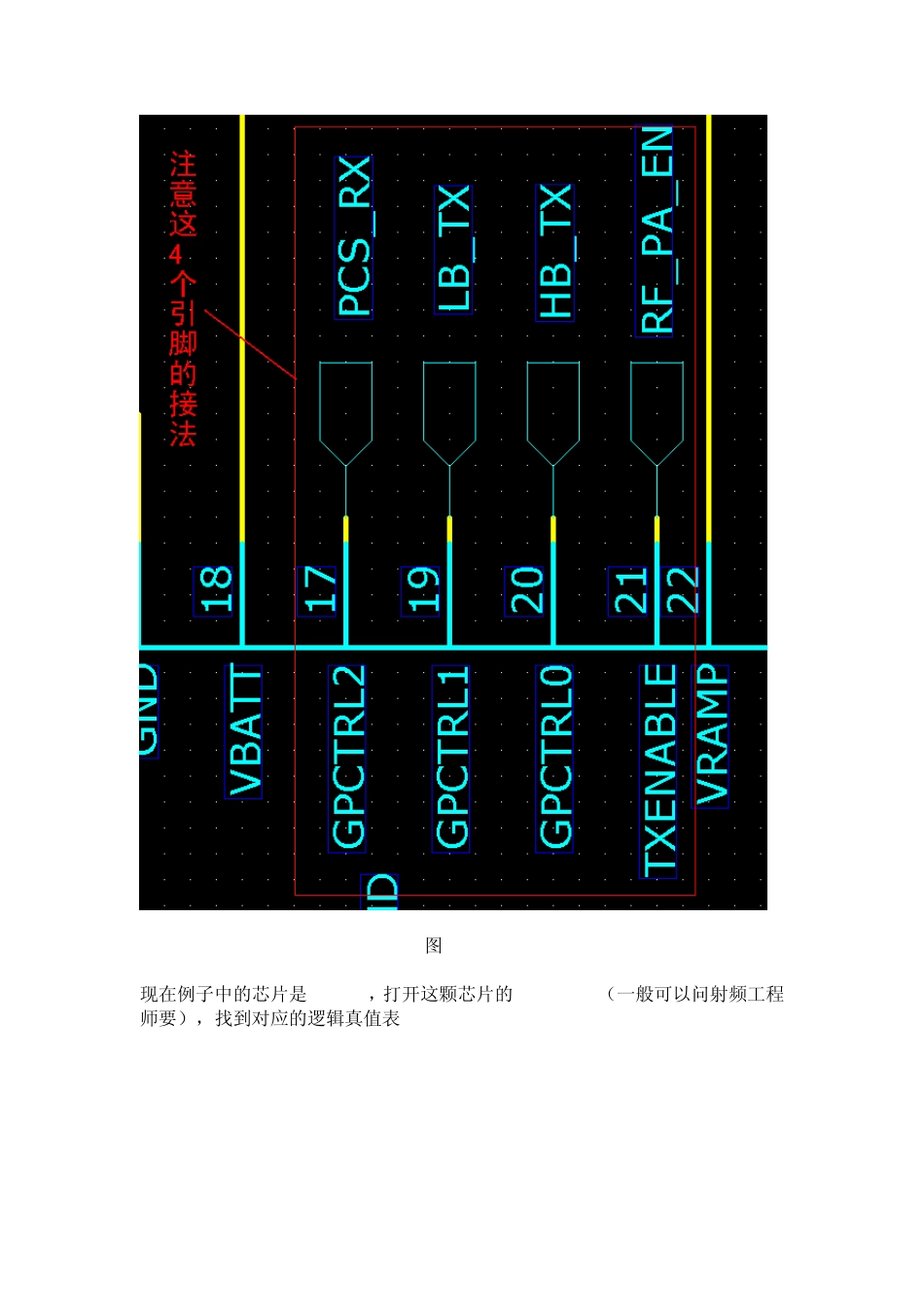

软件如何配置参数 在做P1 验证的时候修改相应的射频参数，在这里对方法和原理做个简单的说明 首先要看code\make\RATECHXX_XXX_GPRS.mak 文件中RF_MODULE 的定义值，这个值会决定选择哪个目录下面的l1d_cu stom_rf.h 文件参与编译。 例 如RF_MODULE = MTKSOC1_CUSTOM ，那 么 参与编译的文件就 是code\cu stom\l1_rf\MTKSOC1_CUSTOM\l1d_cu stom_rf.h 打开对应的l1d_cu stom_rf.h，找到如下宏定义 PDATA_GSM850_PR1 PDATA_GSM850_PR2 PDATA_GSM850_PR3 PDATA_GSM850_PT1 PDATA_GSM850_PT2 PDATA_GSM850_PT2B PDATA_GSM850_PT3 PDATA_GSM_PR1 PDATA_GSM_PR2 PDATA_GSM_PR3 PDATA_GSM_PT1 PDATA_GSM_PT2 PDATA_GSM_PT2B PDATA_GSM_PT3 PDATA_DCS_PR1 PDATA_DCS_PR2 PDATA_DCS_PR3 PDATA_DCS_PT1 PDATA_DCS_PT2 PDATA_DCS_PT2B PDATA_DCS_PT3 PDATA_PCS_PR1 PDATA_PCS_PR2 PDATA_PCS_PR3 PDATA_PCS_PT1 PDATA_PCS_PT2 PDATA_PCS_PT2B PDATA_PCS_PT3 我们软件要修改的就是这些宏对应的值。 宏名称可以看成由 4个部分组成，开头的PDATA是个公共标识，没有具体的意义。 第 2部分指示网络频率，即 GSM850，GSM，DCS，PCS。现在我们大部分项目都是4频，即值手机网络频段 850/900/1800/1900MHz，其对应关系如下表： 宏标识 网络频段 GSM850 850 GSM 900 DCS 1800 PCS 1900 为方便描述，后面用GSM850，GSM900，DCS1800，PCS1900来表示相关的网络频段。 第 3部分指示工作方式，即 PR，PT。PR表示接收阶段，PT表示发射阶段。 第 4部分指示工作阶段，即 1，2，3。1表示准备阶段，2表示工作阶段，3表示结束阶段。（注：有些 l1d_custom_rf.h里还有 2B阶段，后面再详加阐述） 综合上述，每个宏其实都对应了手机射频某个具体的工作状态，例如 PDATA_DCS_PR2 就可以看成是 DCS1800频率接收工作状态。 了解宏的具体含义，下面就是定义对应的值，这个值可以看成由 1个 10bit二进制数表示，每一位具体的定义由硬件电路决定，其中真正起作用的是 BPI_BUS0～BPI_BUS9这 10个接口中，与 RF_PA_EN,HB_TX,LB_TX,PCS_RX这四个引脚相连的4个接口。下图中相连的是 BPI_BUS4～BPI_BUS7，那么二进制数中我们需要修改的就是第 4bit位到第 7bit位，其余位可以默认为0 图 1 RF_PA_EN，PCS_RX，HB_TX,LB_TX的值则需要去看如何与 RF芯片相连，并要查看 RF芯片的datasheet 图2 现在例子中...
