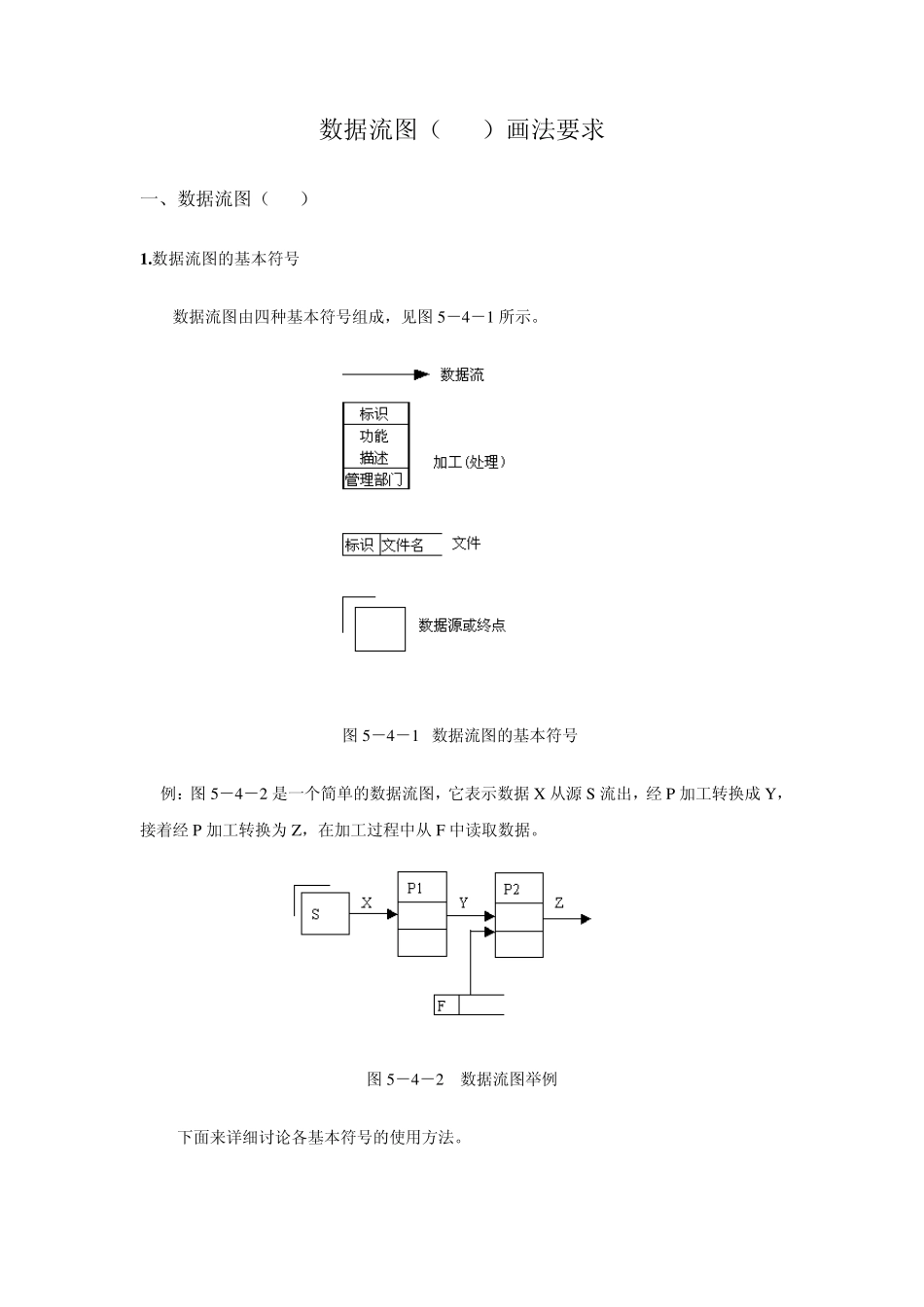

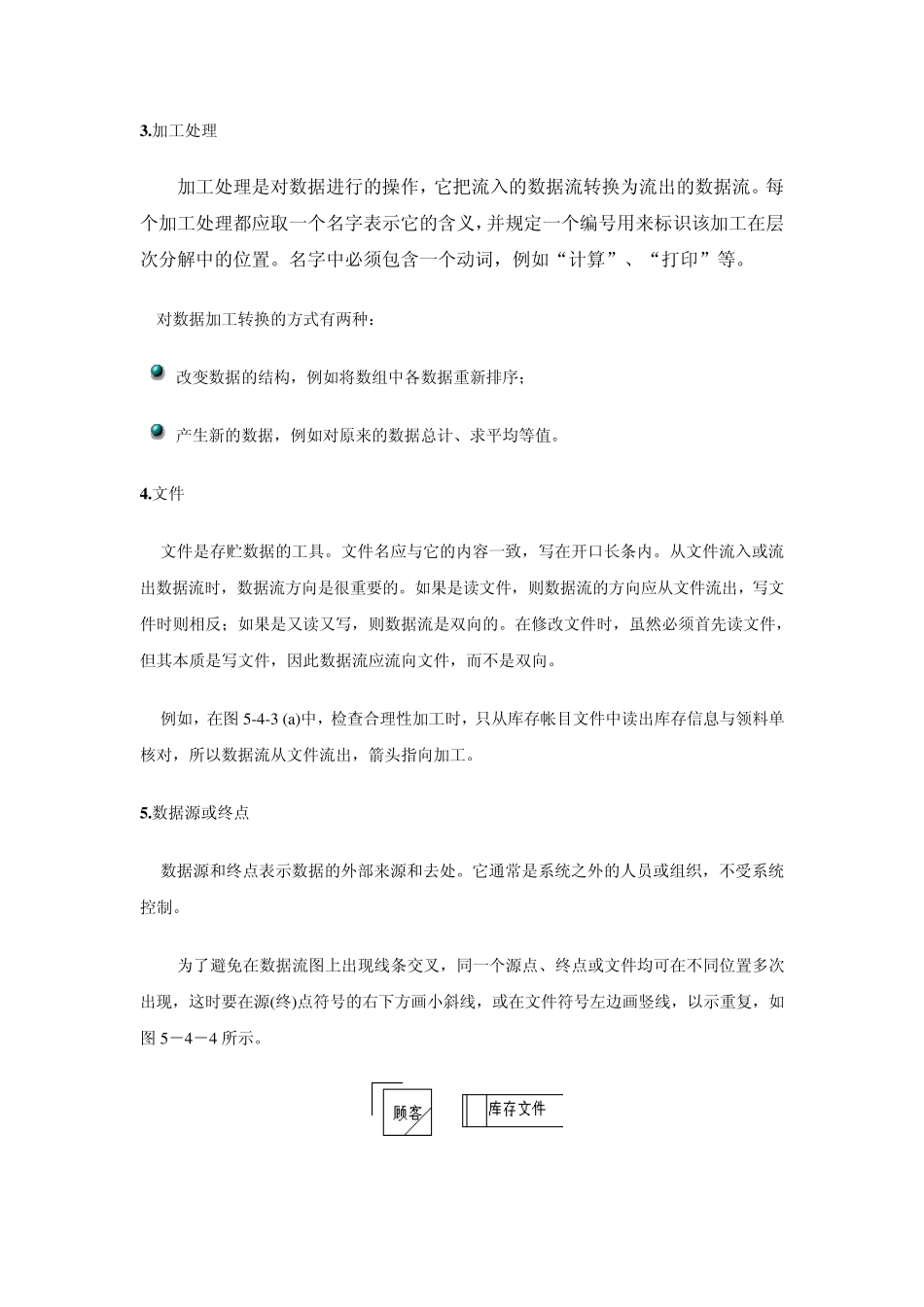

数据流图（DFD）画法要求 一、数据流图（DFD） 1 .数据流图的基本符号 数据流图由四种基本符号组成，见图5－4－1 所示。 图5－4－1 数据流图的基本符号 例：图5－4－2 是一个简单的数据流图，它表示数据X 从源 S 流出，经 P 加工转换成 Y，接着经 P 加工转换为 Z，在加工过程中从 F 中读取数据。 图5－4－2 数据流图举例 下面来详细讨论各基本符号的使用方法。 2 .数据流 数据流由一组确定的数据组成。例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。 对数据流的表示有以下约定： 对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。而别的数据流则必须标出名字，名字应能反映数据流的含义。 数据流不允许同名。 两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。例如图 5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。 两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图 5－4－3(b)所示。 （a） （b） （c） 图 5－4－3 简单数据流图举例 数据流图描述的是数据流而不是控制流。如图 5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。 3 .加工处理 加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。名字中必须包含一个动词，例如“计算”、“打印”等。 对数据加工转换的方式有两种： 改变数据的结构，例如将数组中各数据重新排序； 产生新的数据，例如对原来的数据总计、求平均等值。 4 .文件 文件是存贮数据的工具。文件名应与它的内容一致，写在开口长条内。从文件流入或流出数据流时，数据流方向是很重要的。如果是读文件，则数据流的方向应从文件流出，写文件时则相反；如果是又读又写，则数据流是双向的。在修改文件时，虽然必须首先读文件，但其本质是写文件，因此数据流应流向文件，而不是双向。 例如，在图 5-4-3 (a)中，检查合理性加工时，只从库...
