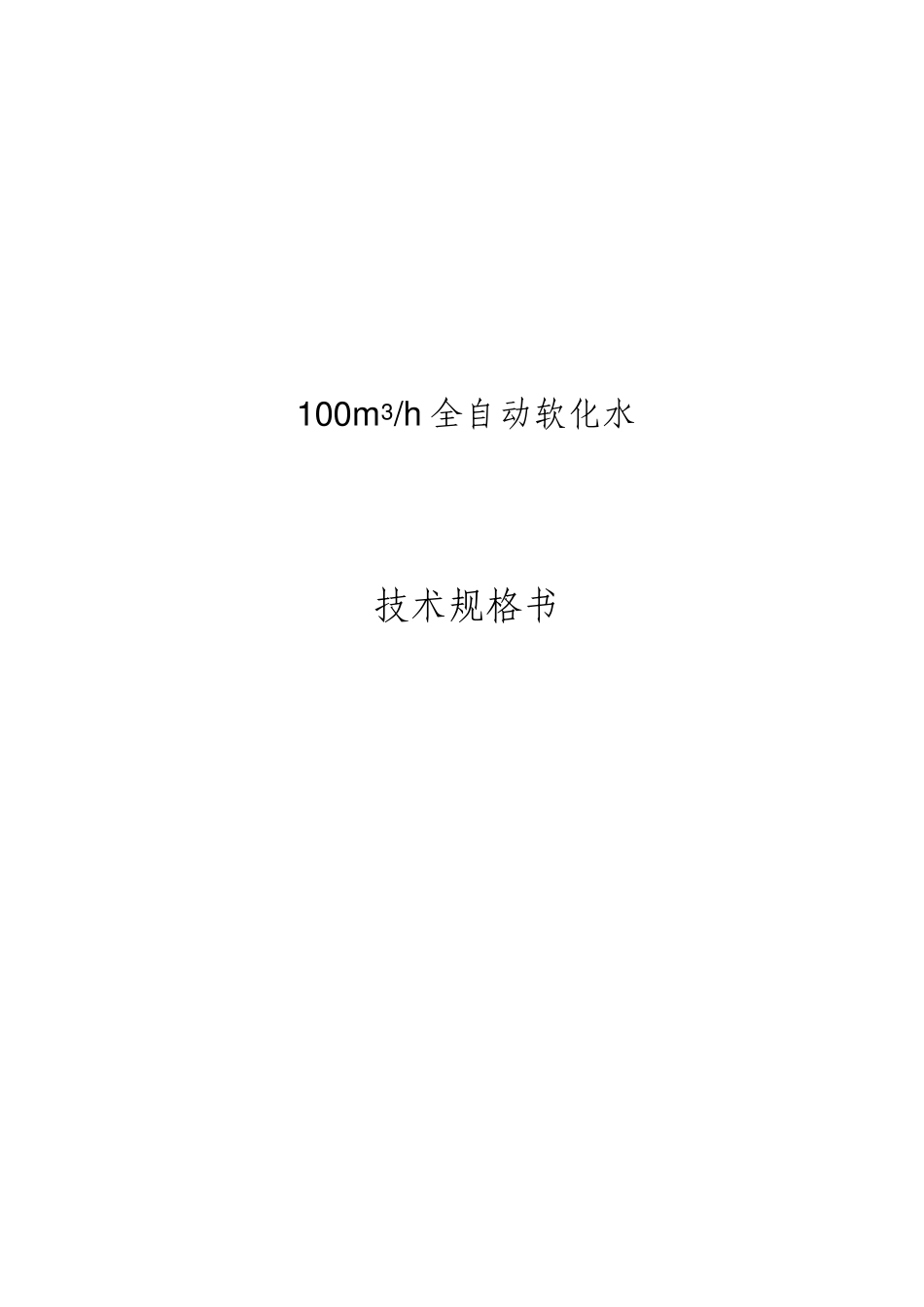

软化设备技术规格书_第1页
1/7

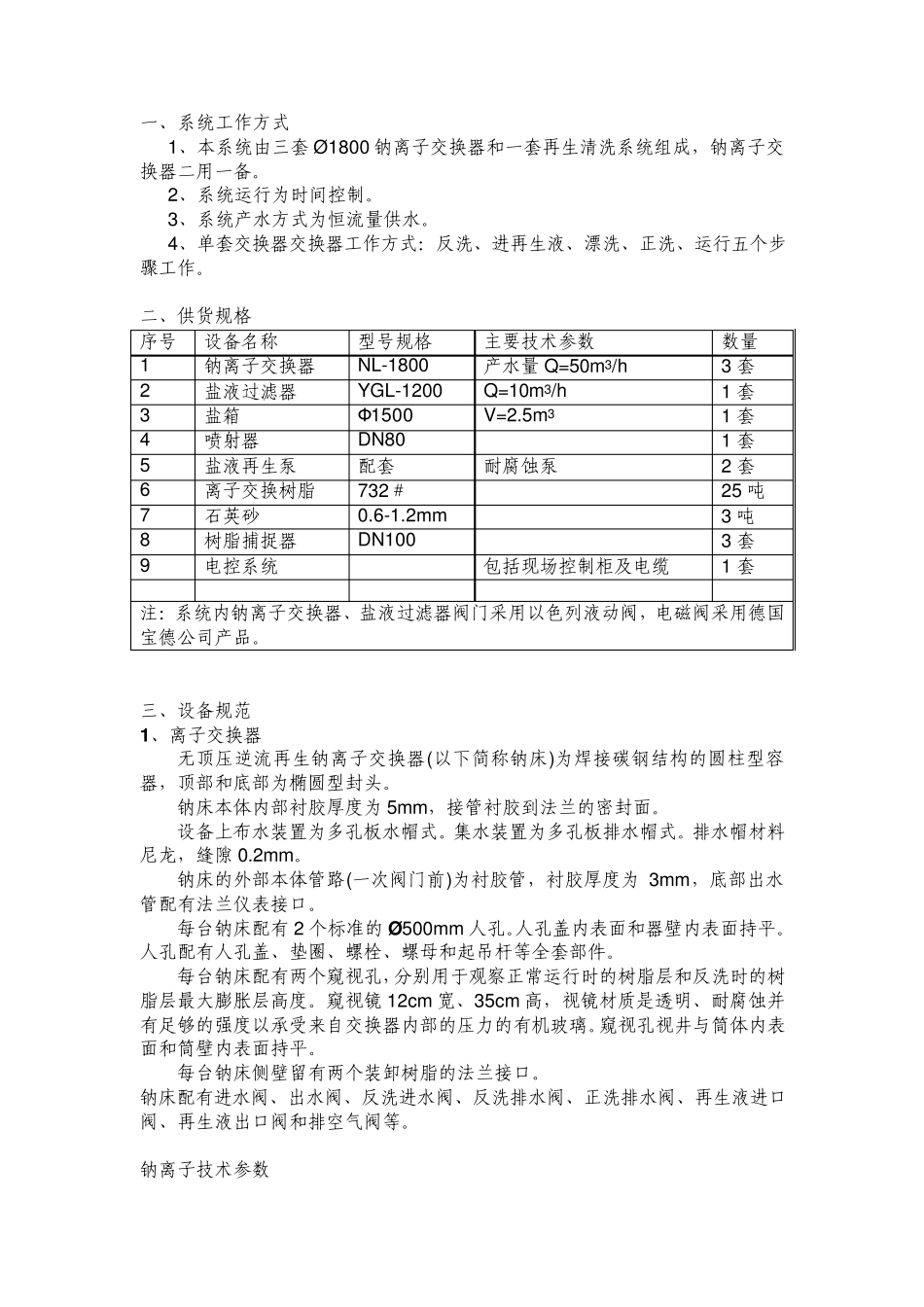

软化设备技术规格书_第2页
2/7
软化设备技术规格书_第3页
3/7
100m 3/h 全自动软化水 技术规格书 一、系统工作方式 1、本系统由三套 Ø1800 钠离子交换器和一套再生清洗系统组成,钠离子交换器二用一备。 2、系统运行为时间控制。 3、系统产水方式为恒流量供水。 4、单套交换器交换器工作方式:反洗、进再生液、漂洗、正洗、运行五个步骤工作。 二、供货规格 序号 设备名称 型号规格 主要技术参数 数量 1 钠离子交换器 NL-1800 产水量 Q=50m3/h 3 套 2 盐液过滤器 YGL-1200 Q=10m3/h 1 套 3 盐箱 Ф1500 V=2.5m3 1 套 4 喷射器 DN80 1 套 5 盐液再生泵 配套 耐腐蚀泵 2 套 6 离子交换树脂 732# 25 吨 7 石英砂 0.6-1.2mm 3 吨 8 树脂捕捉器 DN100 3 套 9 电控系统 包括现场控制柜及电缆 1 套 注:系统内钠离子交换器、盐液过滤器阀门采用以色列液动阀,电磁阀采用德国宝德公司产品。 三、设备规范 1、离子交换器 无顶压逆流再生钠离子交换器(以下简称钠床)为焊接碳钢结构的圆柱型容器,顶部和底部为椭圆型封头。 钠床本体内部衬胶厚度为 5mm,接管衬胶到法兰的密封面。 设备上布水装置为多孔板水帽式。集水装置为多孔板排水帽式。排水帽材料尼龙,缝隙 0.2mm。 钠床的外部本体管路(一次阀门前)为衬胶管,衬胶厚度为 3mm,底部出水管配有法兰仪表接口。 每台钠床配有 2 个标准的 Ø 500mm 人孔。人孔盖内表面和器壁内表面持平。人孔配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。 每台钠床配有两个窥视孔,分别用于观察正常运行时的树脂层和反洗时的树脂层最大膨胀层高度。窥视镜 12cm 宽、35cm 高,视镜材质是透明、耐腐蚀并有足够的强度以承受来自交换器内部的压力的有机玻璃。窥视孔视井与筒体内表面和筒壁内表面持平。 每台钠床侧壁留有两个装卸树脂的法兰接口。 钠床配有进水阀、出水阀、反洗进水阀、反洗排水阀、正洗排水阀、再生液进口阀、再生液出口阀和排空气阀等。 钠离子技术参数 设计压力 0.75MPa 设计温度 ≤5~500C 工作压力 ≤0.6MPa 阻力损失 ≤0.1MPa 工作介质 水、NaCL 溶液 进水悬浮物 ≤3mg/l 滤罐直径 Ø1800 滤速 <20m/h 树脂层高 2000mm 再生剂用量(NaCL) ~90kg/ m 3 树脂 产水量 50m3/h 运行重量 ~15000kg 2 、盐过滤器 盐过滤器是制备钠离子交换器再生用盐溶液的过滤设备,在盐过滤器上部设有布水器,下部设有多孔板水帽式集液装置,多孔板水帽...
