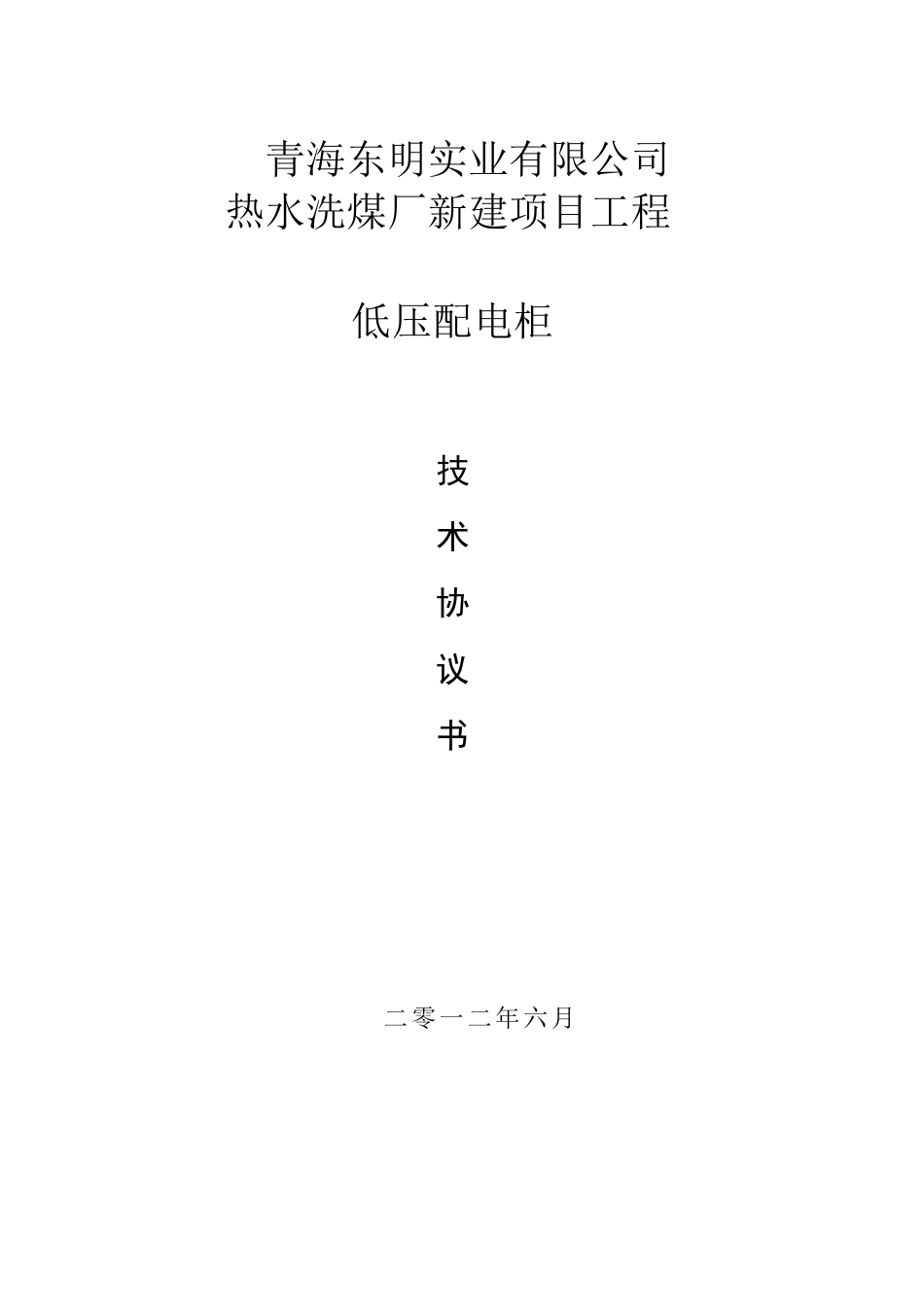

青海东明实业有限公司 热水洗煤厂新建项目工程 低压配电柜 技 术 协 议 书 二零一二年六月 青海天益13.8 万吨高碳铬铁电炉工程循环水系统 低压配电屏技术条件书 1 低压开关柜产品 性能指标、主要参数要求 技术条件 1 使用环境条件 （1）安装地点： 户内 （2）最高环境温度： 40℃ （3）最低环境温度： －25℃ （4）最大日温差： 30℃ （5）最大相对湿度： 40℃时平均湿度不大于 50%，20℃时最高湿度不大于 90% （6）雷电日： 90日/年 （7）海拔高度： 3000m （8）地震强度： 水平分量 0.3g,垂直分量 0.15g 2 系统条件 （1）额定频率： 50Hz （2）额定电压： AC380/220V （3）中性点接地方式： 直接接地 3 技术要求 3.1 整体柜体技术参数 （1）低压成套柜技术要求：按照系统图制作，所有二次原理由低压成套厂家提供；进线柜、母联柜间要有联锁，三个开关不能同时合闸，最多两个开关同时闭合；低压进线柜断路器必须与10KV 高压负荷开操作机构设置电器闭锁。低压柜使用环境为海拔高度3000 米，制作及实验满足国家标准GB/T 22580-2008 的要求。严格按照图纸及元件清单制造，元件规格型号及生产厂家不得更 换 。 （2）订 货 数量；低压配电柜循环水泵 房14 面 ，水渣 泵 房8 面 ，高压负荷开关2 台 ，封 闭母线桥 30 米，操作台 （箱 ）13 面 ，所有负荷看 一 次系统图标称 ，详 细 数量及规格见 订 货 明 细 表 ，型号规格及生产成家不得更 改 。 （3）额定电压： AC380/220V （4）额定频率： 50Hz （5）额定绝 缘 电压： AC660V 青 海 天 益1 3 .8 万 吨 高 碳 铬 铁 电 炉 工 程 循 环 水 系 统 低 压 配 电 屏 技 术 条 件书 2 （ 6） 1min 工 频 耐 受 电 压 ： 2500V （ 7） CT 二 次 侧 额 定 电 流 ： 5A (8)软 启 动 器 的 技 术 参 数 要 求 ： 1） 初 始 电 压 ： 10-80%可 设 定 ； 软 起 时 间 ： 0-120S 可 设 定 ； 限 流 倍 数 ： 100-400%可 设 定 ； 软 停 时 间 ： 0-60S 可 设 定 ； 突 跳 时 间 ： 0-3S 可 设 定 ； 参 数 校 准 ： 电 压 值 ： 可 设 定 ； 电 流 值 ： 可 设 定 ； 额 定 电 流 ： 可 根 据 现 场 工 况 情 况 进 行 设 定 ； 速 断 电 ...
