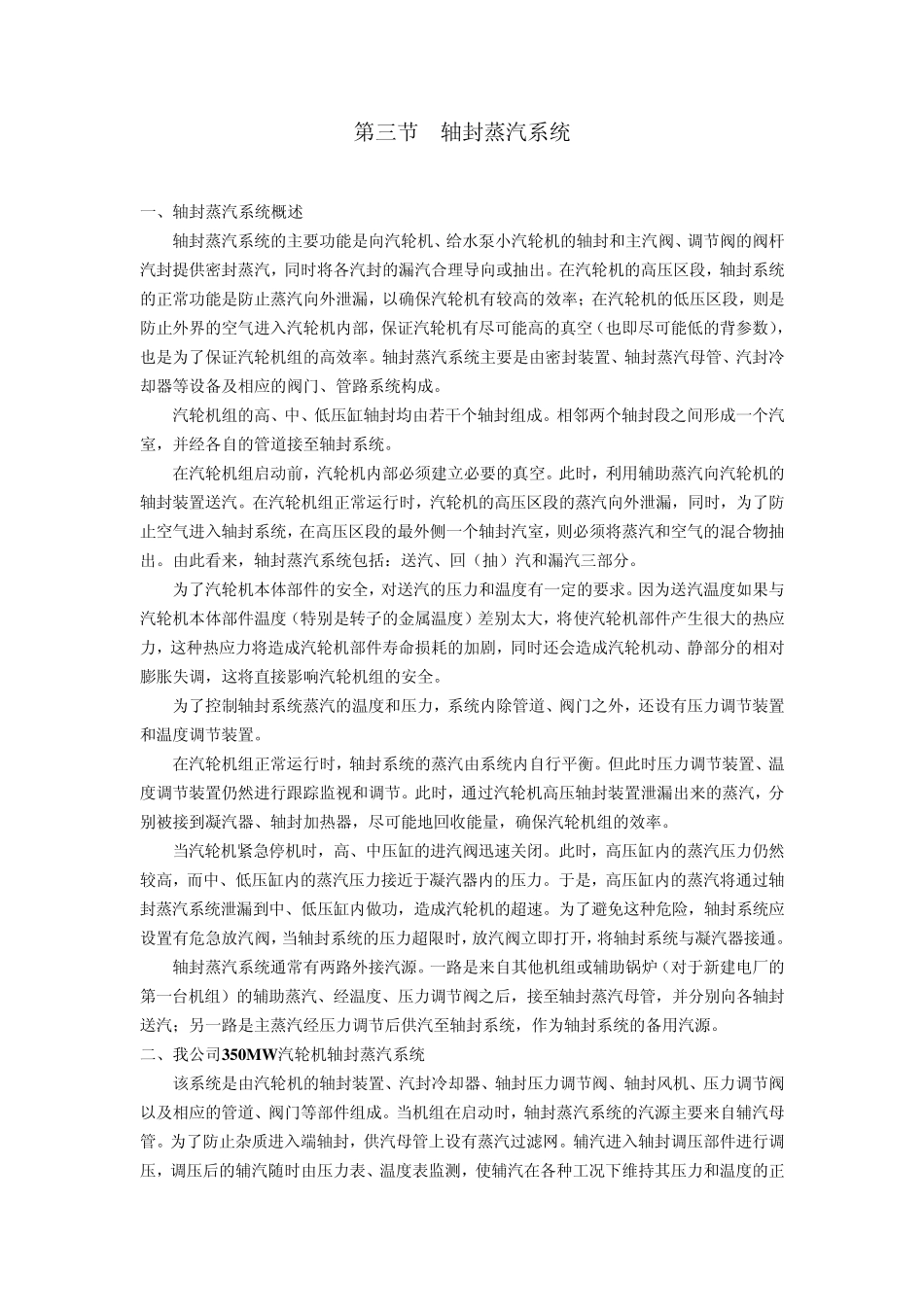

第三节 轴封蒸汽系统 一、轴封蒸汽系统概述 轴封蒸汽系统的主要功能是向汽轮机、给水泵小汽轮机的轴封和主汽阀、调节阀的阀杆汽封提供密封蒸汽，同时将各汽封的漏汽合理导向或抽出。在汽轮机的高压区段，轴封系统的正常功能是防止蒸汽向外泄漏，以确保汽轮机有较高的效率；在汽轮机的低压区段，则是防止外界的空气进入汽轮机内部，保证汽轮机有尽可能高的真空（也即尽可能低的背参数），也是为了保证汽轮机组的高效率。轴封蒸汽系统主要是由密封装置、轴封蒸汽母管、汽封冷却器等设备及相应的阀门、管路系统构成。 汽轮机组的高、中、低压缸轴封均由若干个轴封组成。相邻两个轴封段之间形成一个汽室，并经各自的管道接至轴封系统。 在汽轮机组启动前，汽轮机内部必须建立必要的真空。此时，利用辅助蒸汽向汽轮机的轴封装置送汽。在汽轮机组正常运行时，汽轮机的高压区段的蒸汽向外泄漏，同时，为了防止空气进入轴封系统，在高压区段的最外侧一个轴封汽室，则必须将蒸汽和空气的混合物抽出。由此看来，轴封蒸汽系统包括：送汽、回（抽）汽和漏汽三部分。 为了汽轮机本体部件的安全，对送汽的压力和温度有一定的要求。因为送汽温度如果与汽轮机本体部件温度（特别是转子的金属温度）差别太大，将使汽轮机部件产生很大的热应力，这种热应力将造成汽轮机部件寿命损耗的加剧，同时还会造成汽轮机动、静部分的相对膨胀失调，这将直接影响汽轮机组的安全。 为了控制轴封系统蒸汽的温度和压力，系统内除管道、阀门之外，还设有压力调节装置和温度调节装置。 在汽轮机组正常运行时，轴封系统的蒸汽由系统内自行平衡。但此时压力调节装置、温度调节装置仍然进行跟踪监视和调节。此时，通过汽轮机高压轴封装置泄漏出来的蒸汽，分别被接到凝汽器、轴封加热器，尽可能地回收能量，确保汽轮机组的效率。 当汽轮机紧急停机时，高、中压缸的进汽阀迅速关闭。此时，高压缸内的蒸汽压力仍然较高，而中、低压缸内的蒸汽压力接近于凝汽器内的压力。于是，高压缸内的蒸汽将通过轴封蒸汽系统泄漏到中、低压缸内做功，造成汽轮机的超速。为了避免这种危险，轴封系统应设置有危急放汽阀，当轴封系统的压力超限时，放汽阀立即打开，将轴封系统与凝汽器接通。 轴封蒸汽系统通常有两路外接汽源。一路是来自其他机组或辅助锅炉（对于新建电厂的第一台机组）的辅助蒸汽、经温度、压力调节阀之后，接至轴封蒸汽母管，并分别向各轴封送汽；另一路是主蒸汽经压力调节后供...
