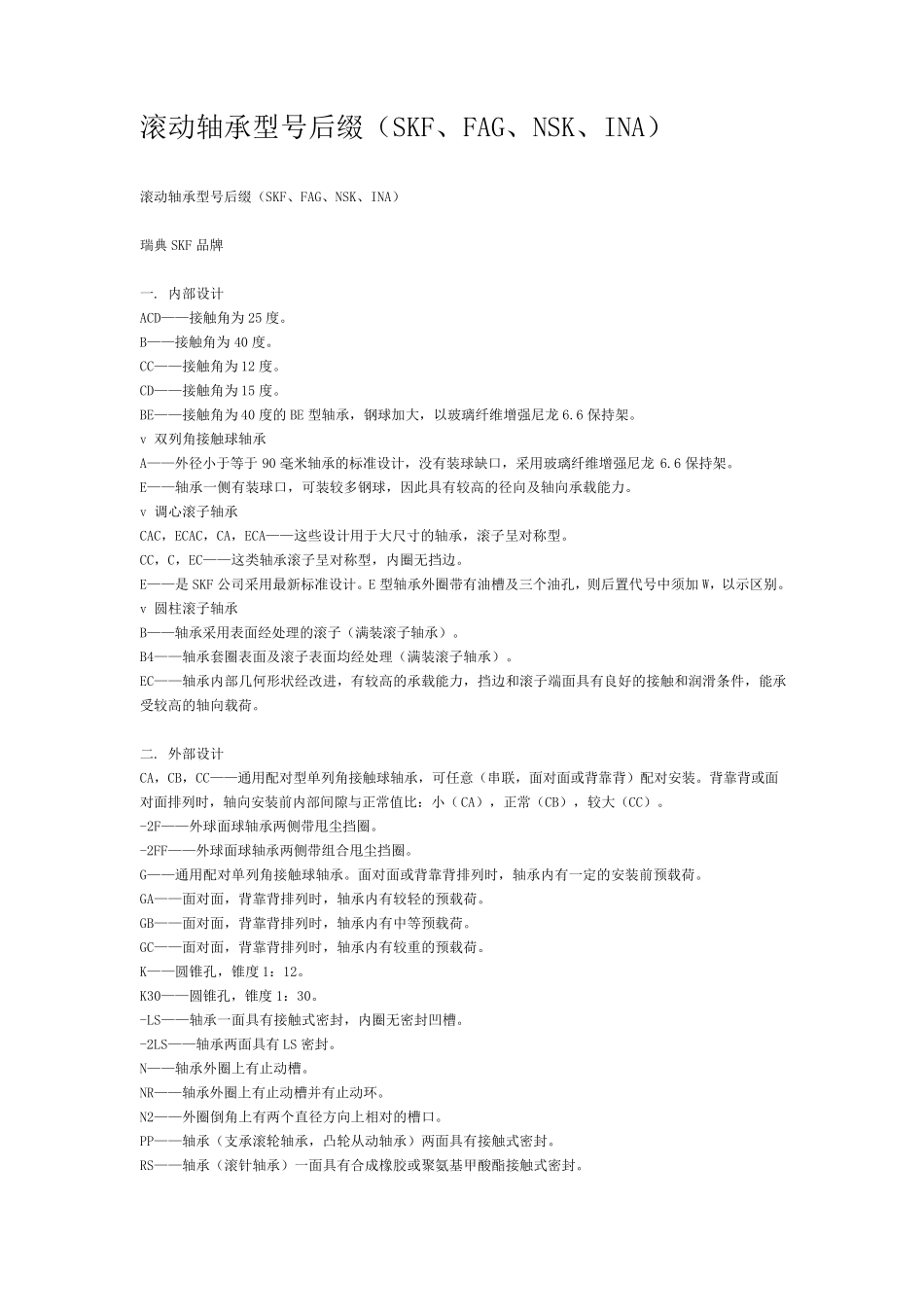

滚动轴承型号后缀(SKF、FAG、NSK、INA) 滚动轴承型号后缀(SKF、FAG、NSK、INA) 瑞典SKF 品牌 一. 内部设计 ACD——接触角为 25 度。 B——接触角为 40 度。 CC——接触角为 12 度。 CD——接触角为 15 度。 BE——接触角为 40 度的 BE 型轴承,钢球加大,以玻璃纤维增强尼龙 6.6 保持架。 v 双列角接触球轴承 A——外径小于等于 90 毫米轴承的标准设计,没有装球缺口,采用玻璃纤维增强尼龙 6.6 保持架。 E——轴承一侧有装球口,可装较多钢球,因此具有较高的径向及轴向承载能力。 v 调心滚子轴承 CAC,ECAC,CA,ECA——这些设计用于大尺寸的轴承,滚子呈对称型。 CC,C,EC——这类轴承滚子呈对称型,内圈无挡边。 E——是 SKF 公司采用最新标准设计。E 型轴承外圈带有油槽及三个油孔,则后置代号中须加 W,以示区别。 v 圆柱滚子轴承 B——轴承采用表面经处理的滚子(满装滚子轴承)。 B4——轴承套圈表面及滚子表面均经处理(满装滚子轴承)。 EC——轴承内部几何形状经改进,有较高的承载能力,挡边和滚子端面具有良好的接触和润滑条件,能承受较高的轴向载荷。 二. 外部设计 CA,CB,CC——通用配对型单列角接触球轴承,可任意(串联,面对面或背靠背)配对安装。背靠背或面对面排列时,轴向安装前内部间隙与正常值比:小(CA),正常(CB),较大(CC)。 -2F——外球面球轴承两侧带甩 尘 挡圈。 -2FF——外球面球轴承两侧带组 合 甩 尘 挡圈。 G——通用配对单列角接触球轴承。面对面或背靠背排列时,轴承内有一定 的安装前预 载荷。 GA——面对面,背靠背排列时,轴承内有较轻 的预 载荷。 GB——面对面,背靠背排列时,轴承内有中等预 载荷。 GC——面对面,背靠背排列时,轴承内有较重 的预 载荷。 K——圆锥 孔,锥 度 1:12。 K30——圆锥 孔,锥 度 1:30。 -LS——轴承一面具有接触式 密 封 ,内圈无密 封 凹 槽。 -2LS——轴承两面具有 LS 密 封 。 N——轴承外圈上 有止 动槽。 NR——轴承外圈上 有止 动槽并 有止 动环 。 N2——外圈倒 角上 有两个直 径方 向上 相 对的槽口。 PP——轴承(支 承滚轮 轴承,凸 轮 从 动轴承)两面具有接触式 密 封 。 RS——轴承(滚针 轴承)一面具有合 成 橡 胶 或聚 氨 基 甲 酸 酯 接触式 密 封 。 -RS1——轴承一面具有衬钢板合成橡胶接触式密封...
