轴承座工艺规程及夹具设计VIP免费

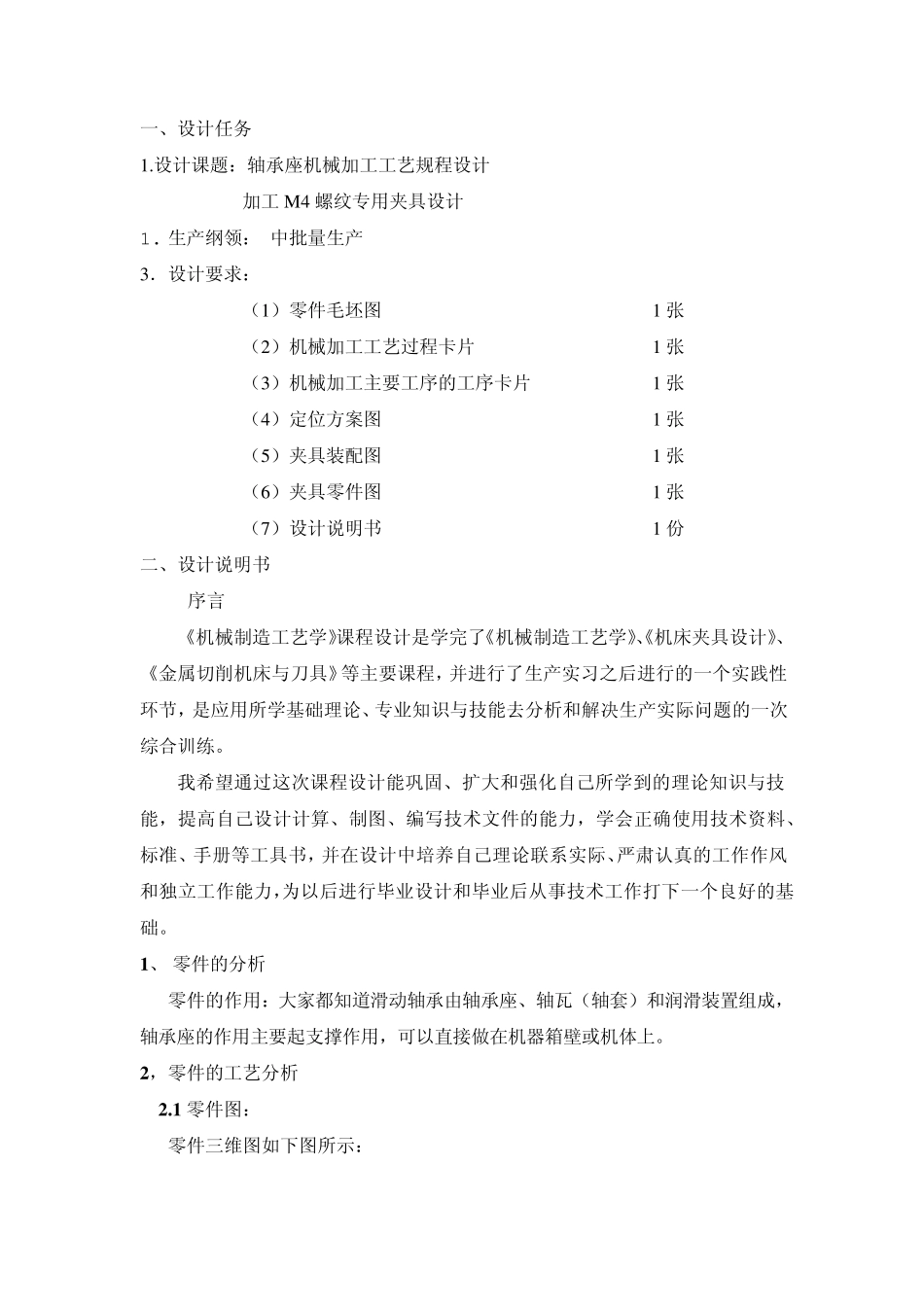

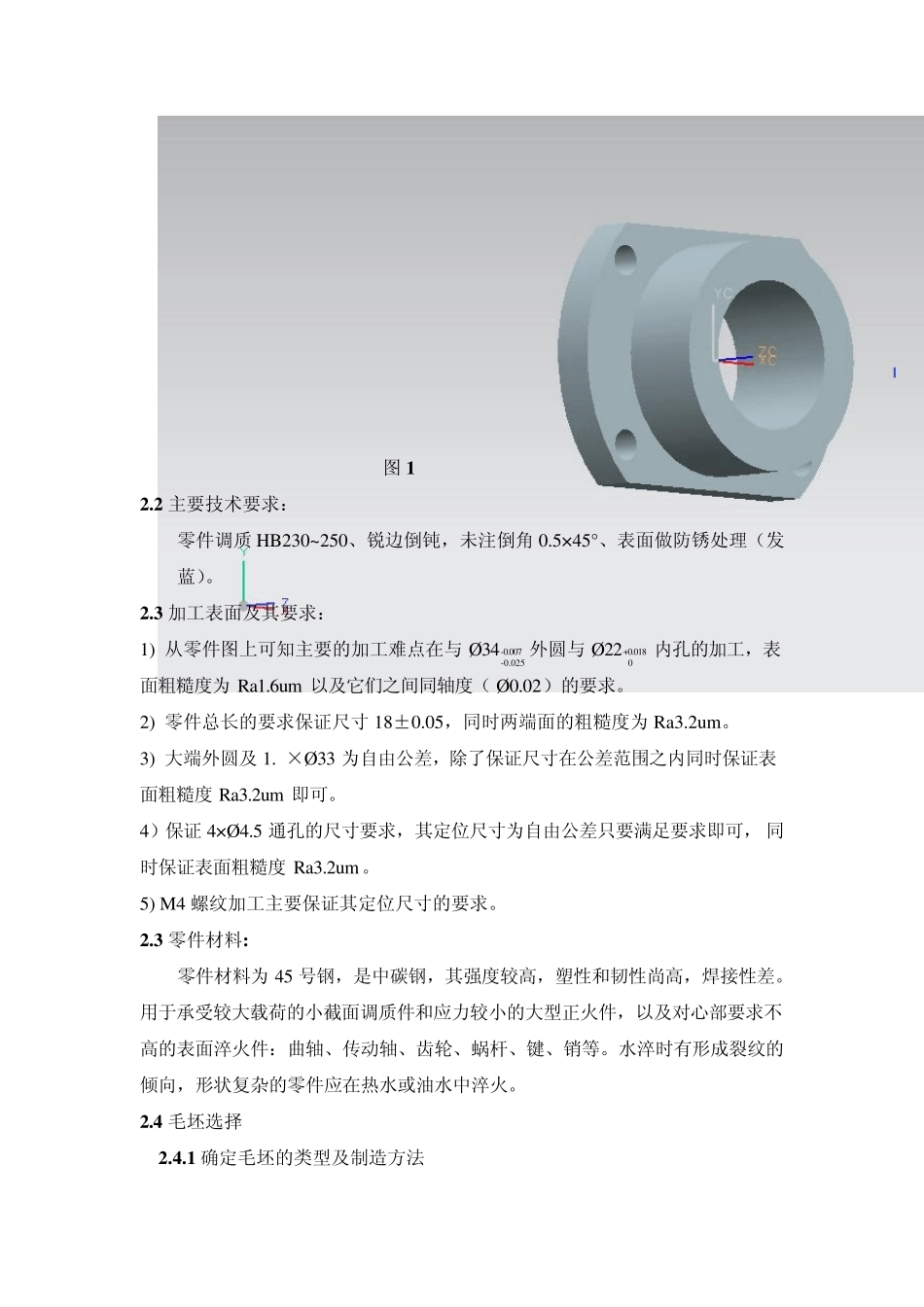

机 械 加 工 工 艺 规 程 与 机 床 夹 具 设 计 学 院 机械与汽车工程学院 专 业 材料成型及控制工程 班 级 学 号 学生姓名 指导教师 一、设计任务 1.设计课题：轴承座机械加工工艺规程设计 加工 M 4 螺纹专用夹具设计 1. 生产纲领： 中批量生产 3．设计要求： （1）零件毛坯图 1 张 （2）机械加工工艺过程卡片 1 张 （3）机械加工主要工序的工序卡片 1 张 （4）定位方案图 1 张 （5）夹具装配图 1 张 （6）夹具零件图 1 张 （7）设计说明书 1 份 二、设计说明书 序言 《机械制造工艺学》课程设计是学完了《机械制造工艺学》、《机床夹具设计》、《金属切削机床与刀具》等主要课程，并进行了生产实习之后进行的一个实践性环节，是应用所学基础理论、专业知识与技能去分析和解决生产实际问题的一次综合训练。 我希望通过这次课程设计能巩固、扩大和强化自己所学到的理论知识与技能，提高自己设计计算、制图、编写技术文件的能力，学会正确使用技术资料、标准、手册等工具书，并在设计中培养自己理论联系实际、严肃认真的工作作风和独立工作能力，为以后进行毕业设计和毕业后从事技术工作打下一个良好的基础。 1 、 零件的分析 零件的作用：大家都知道滑动轴承由轴承座、轴瓦（轴套）和润滑装置组成，轴承座的作用主要起支撑作用，可以直接做在机器箱壁或机体上。 2 ，零件的工艺分析 2 .1 零件图： 零件三维图如下图所示： 图1 2.2 主要技术要求： 零件调质HB230~250、锐边倒钝，未注倒角0.5×45°、表面做防锈处理（发蓝）。 2.3 加工表面及其要求： 1) 从零件图上可知主要的加工难点在与Ø 34-0.007 -0.025 外圆与Ø 22+0.018 0内孔的加工，表面粗糙度为Ra1.6um 以及它们之间同轴度（Ø 0.02）的要求。 2) 零件总长的要求保证尺寸18±0.05，同时两端面的粗糙度为Ra3.2um。 3) 大端外圆及1.5×Ø 33 为自由公差，除了保证尺寸在公差范围之内同时保证表面粗糙度Ra3.2um 即可。 4）保证4×Ø 4.5 通孔的尺寸要求，其定位尺寸为自由公差只要满足要求即可，同时保证表面粗糙度Ra3.2um。 5) M4 螺纹加工主要保证其定位尺寸的要求。 2.3 零件材料: 零件材料为45 号钢，是中碳钢，其强度较高，塑性和韧性尚高，焊接性差。用于承受较大载荷的小截面调质件和应力较小的大型正火件，以及对心部要求不高的表面淬火件：曲轴、传动轴、齿轮、蜗杆、键...
