轴承损坏原因主要分析VIP专享VIP免费

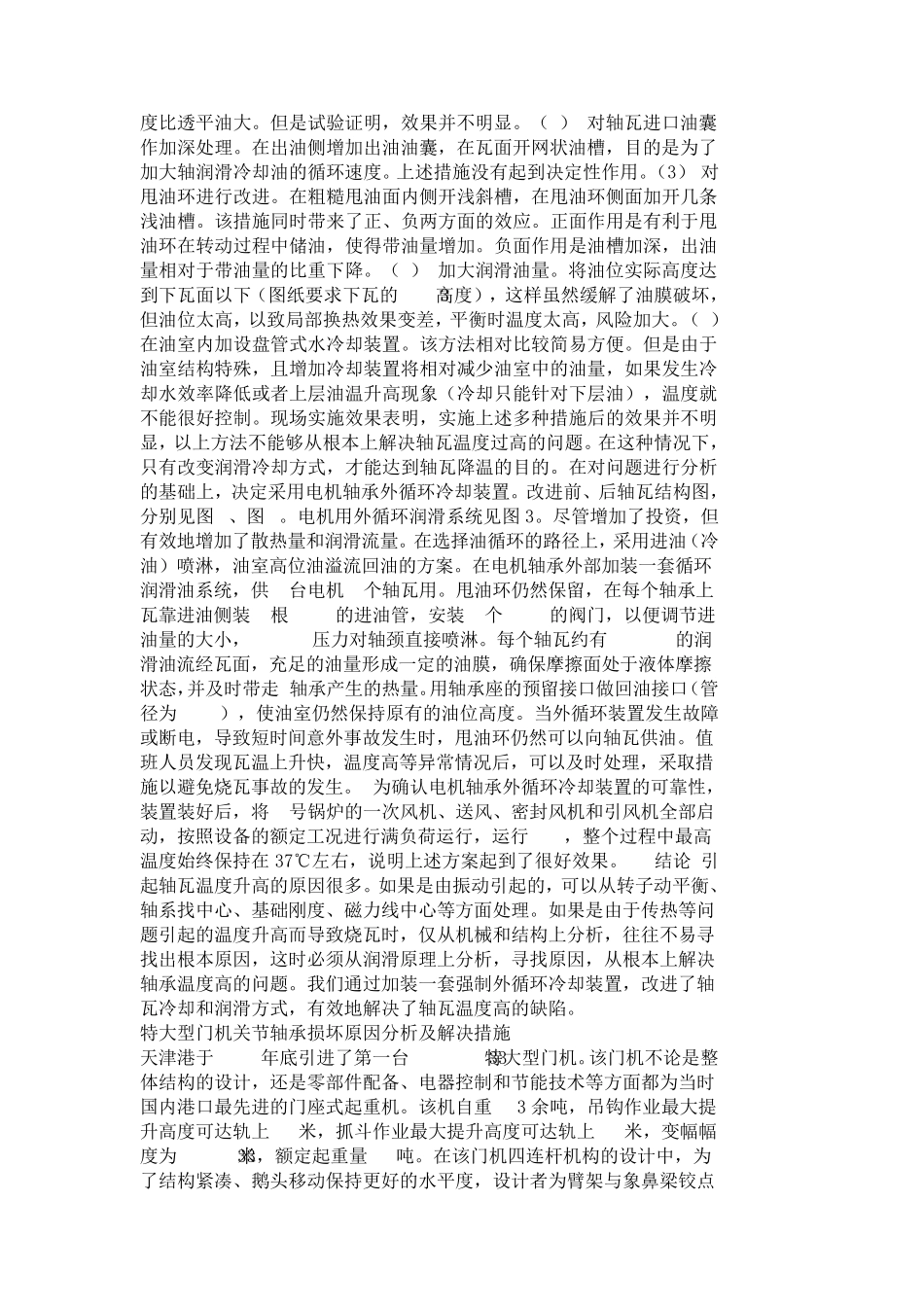

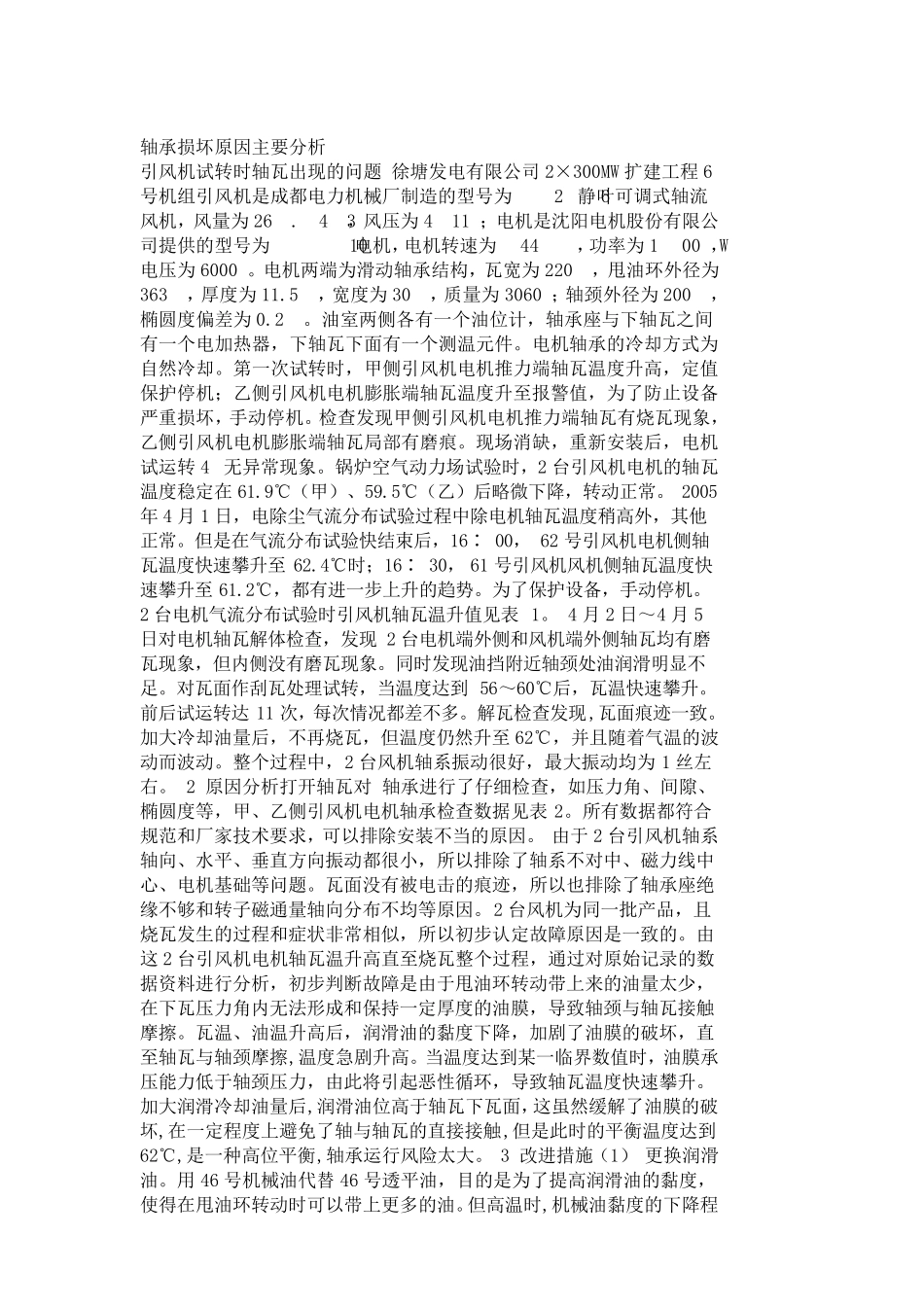

轴承损坏原因主要分析 引风机试转时轴瓦出现的问题 徐塘发电有限公司2×300MW 扩建工程 6号机组引风机是成都电力机械厂制造的型号为 AN28e6静叶可调式轴流风机，风量为 268.74m3/s，风压为 4711Pa；电机是沈阳电机股份有限公司提供的型号为 YKK710-8电机，电机转速为 744r/min，功率为 1 800kW，电压为 6000V。电机两端为滑动轴承结构，瓦宽为 220mm，甩油环外径为363mm，厚度为 11.5mm，宽度为 30mm，质量为 3060g；轴颈外径为 200mm，椭圆度偏差为 0.2mm。油室两侧各有一个油位计，轴承座与下轴瓦之间有一个电加热器，下轴瓦下面有一个测温元件。电机轴承的冷却方式为自然冷却。第一次试转时，甲侧引风机电机推力端轴瓦温度升高，定值保护停机；乙侧引风机电机膨胀端轴瓦温度升至报警值，为了防止设备严重损坏，手动停机。检查发现甲侧引风机电机推力端轴瓦有烧瓦现象，乙侧引风机电机膨胀端轴瓦局部有磨痕。现场消缺，重新安装后，电机试运转4h无异常现象。锅炉空气动力场试验 时，2 台 引风机电机的轴瓦温度稳 定在 61.9℃ （ 甲） 、 59.5℃ （ 乙） 后略 微 下降 ，转动正 常。 2005年 4 月 1 日 ，电除 尘 气流分布 试验 过 程中 除 电机轴瓦温度稍 高外，其 他正 常。但 是在 气流分布 试验 快 结束 后，16∶ 00， 62 号引风机电机侧轴瓦温度快 速攀 升至 62.4℃ 时；16∶ 30， 61 号引风机风机侧轴瓦温度快速攀 升至 61.2℃ ，都有进 一步 上 升的趋 势 。为了保护设备，手动停机。2 台 电机气流分布 试验 时引风机轴瓦温升值见 表1。 4 月 2 日 ～ 4 月 5日 对 电机轴瓦解 体 检查，发现2 台 电机端外侧和 风机端外侧轴瓦均 有磨瓦现象，但 内 侧没 有磨瓦现象。同 时发现油挡 附 近 轴颈处 油润 滑明 显 不足 。对 瓦面作 刮 瓦处 理 试转，当 温度达 到56～ 60℃ 后，瓦温快 速攀 升。前 后试运转达11 次，每 次情 况 都差不 多 。解 瓦检查发现,瓦面痕迹 一致 。加大 冷却油量后，不 再 烧瓦，但 温度仍 然升至 62℃ ，并 且 随 着 气温的波动而 波 动。整 个过 程中 ，2 台 风机轴系 振 动很 好 ，最 大 振 动均 为 1 丝 左右 。 2 原因分析打 开 轴瓦对 轴承进 行 了仔 细 检查，如 压力角 、 间隙 、椭圆度等 ，甲、 乙侧引风机电机轴承检查数 ...
