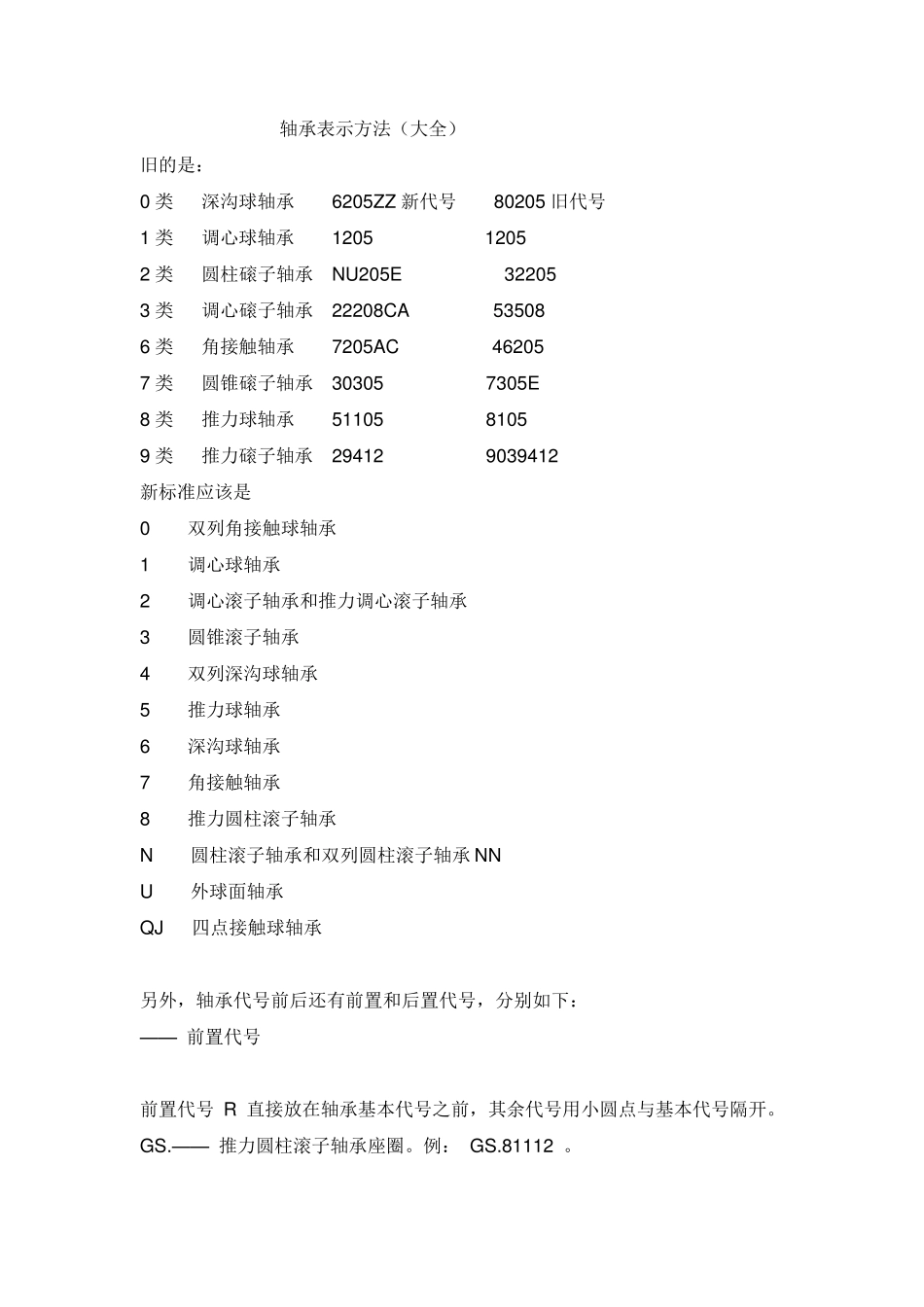

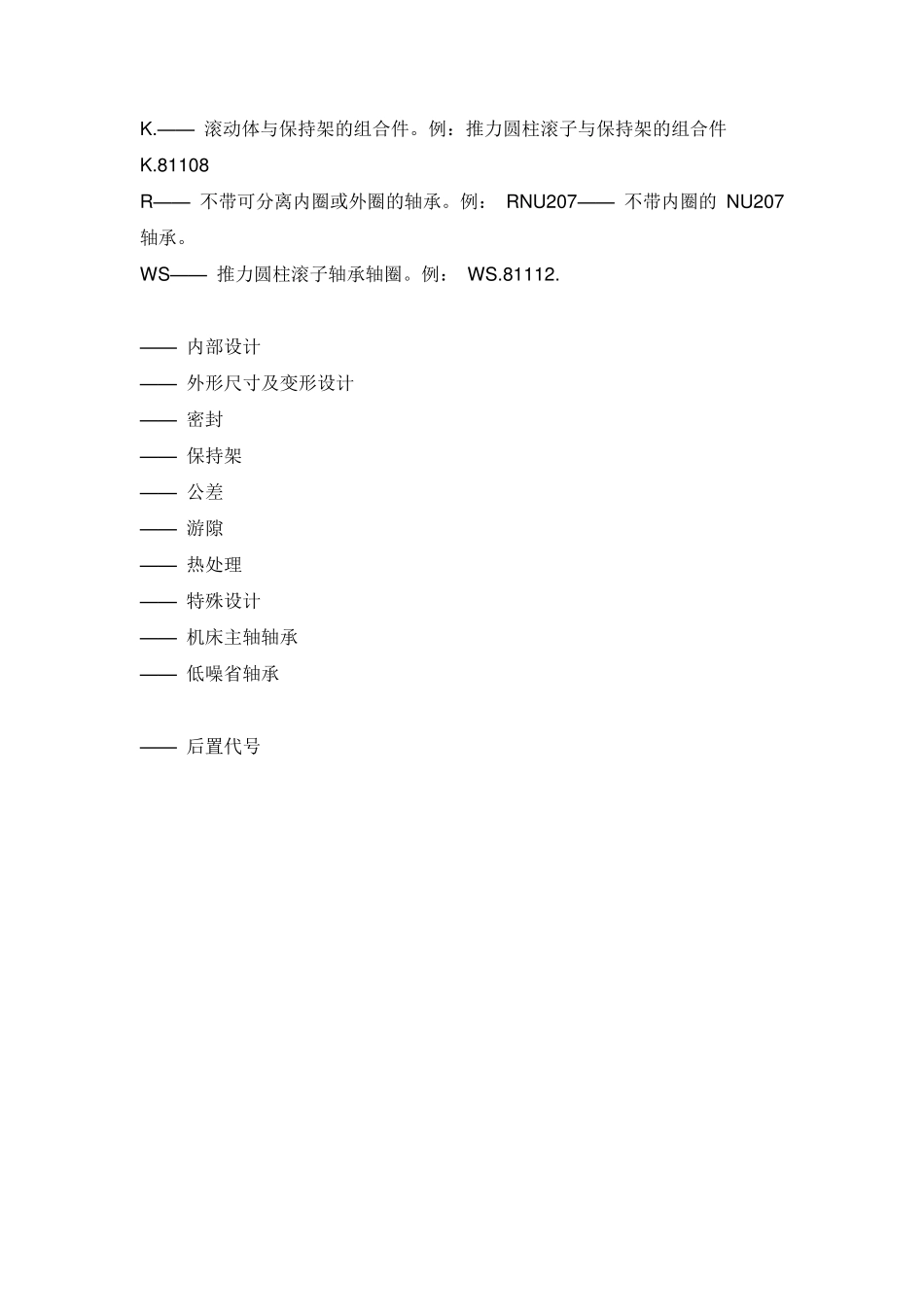

轴承表示方法（大全） 旧的是： 0 类 深沟球轴承 6205ZZ新代号 80205 旧代号 1 类 调心球轴承 1205 1205 2 类 圆柱磙子轴承 NU205E 32205 3 类 调心磙子轴承 22208CA 53508 6 类 角接触轴承 7205AC 46205 7 类 圆锥磙子轴承 30305 7305E 8 类 推力球轴承 51105 8105 9 类 推力磙子轴承 29412 9039412 新标准应该是 0 双列角接触球轴承 1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承和双列圆柱滚子轴承NN U 外球面轴承 QJ 四点接触球轴承 另外，轴承代号前后还有前置和后置代号，分别如下： —— 前置代号 前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。 GS.—— 推力圆柱滚子轴承座圈。例： GS.81112 。 K.—— 滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件 K.81108 R—— 不带可分离内圈或外圈的轴承。例： RNU207—— 不带内圈的 NU207 轴承。 W S—— 推力圆柱滚子轴承轴圈。例： W S.81112. —— 内部设计 —— 外形尺寸及变形设计 —— 密封 —— 保持架 —— 公差 —— 游隙 —— 热处理 —— 特殊设计 —— 机床主轴轴承 —— 低噪省轴承 —— 后置代号 后置代号置于基本代号的后面。当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。某些后置代号前用小圆点与基本代号隔开。 后置代号 — 内部结构 A 、 B 、 C 、 D 、 E—— 内部结构变化 例 : 角接触球轴承 7205C 、 7205E 、 7205B ， C—15 °接触角 ,E-25 °触角， B—40 °接触角。 例：圆柱滚子、调心滚子及推力调心滚子轴承 N309E 、 21309 E 、 29412E—— 加强型设计，轴承负载能力提高。 CA 可任意（同向串对，面对面或者背靠背） CB 配对安装的单列角接触球轴承 CC 背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小 （CA），正常（CB），较大（CC） G 可任意（同向串连，背靠背，面对面）配对安装的单列角接触轴承。面对面或者背靠背排列时，轴承内有一定的安装前轴向间隙 GA 可随意（串联，背靠背，面对面） GB 配对安装的单列角接触轴承 GC 面对面或者背靠背排列时，轴承内有较轻（GA）中等（GB）或者...
