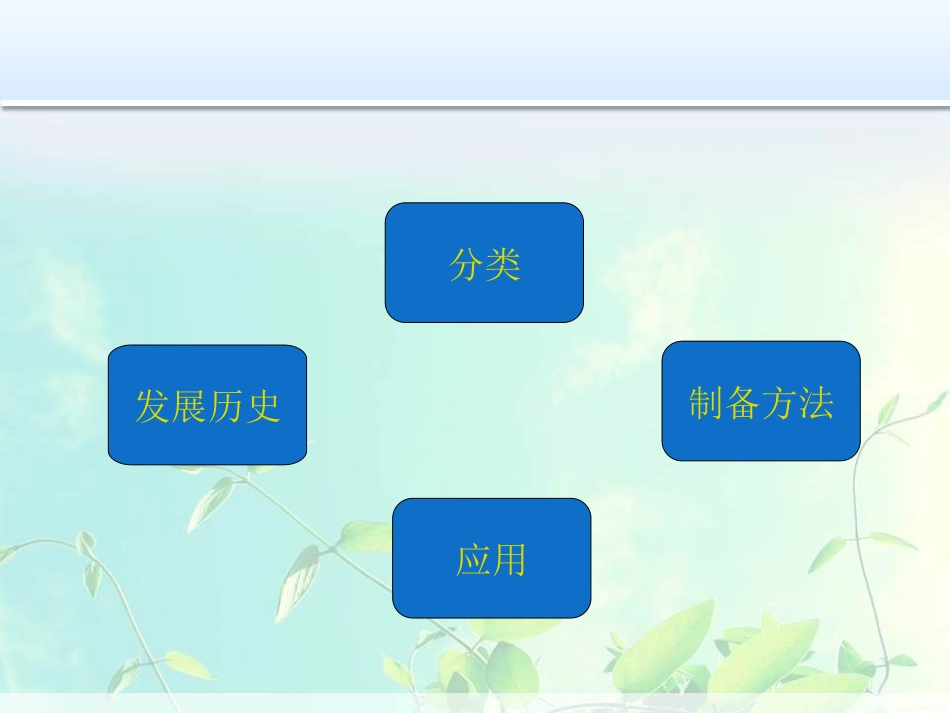

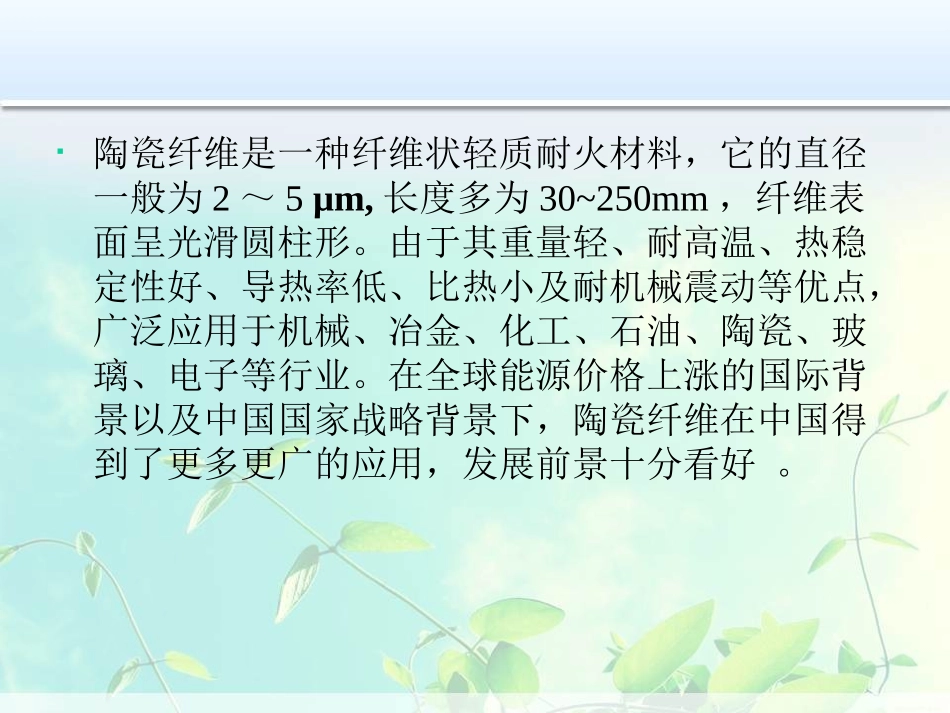

陶瓷纤维第四组陶瓷纤维是一种纤维状轻质耐火材料，它的直径一般为2～5μm,长度多为30~250mm，纤维表面呈光滑圆柱形。由于其重量轻、耐高温、热稳定性好、导热率低、比热小及耐机械震动等优点，广泛应用于机械、冶金、化工、石油、陶瓷、玻璃、电子等行业。在全球能源价格上涨的国际背景以及中国国家战略背景下，陶瓷纤维在中国得到了更多更广的应用，发展前景十分看好。发展历史分类制备方法应用1发展历史陶瓷纤维最早出现在美国，1941年美国巴布维尔考克斯公司以天然高岭土为原料使用电弧熔融喷吹的方法制得陶瓷纤维。20世纪40年代后期，美国两家公司生产的硅酸铝系列陶瓷纤维首次应用于航天领域。20世纪60年代，美国研制出多种应用工业窑炉壁衬的陶瓷纤维。目前，国外企业在原有1000型、1260型、1400型、1600型及混配纤维的基础上，在陶瓷纤维熔体内加入ZrO2、Cr2O3，提高了陶瓷纤维的使用温度。另外，还有在熔体中加入CaO、MgO等成分，使纤维具有新的功能。国内陶瓷纤维从20世纪70年代开始生产使用，由于技术简单落后，产品主要适用的温度范围都在1000℃以下。20世纪90年代，产生了含锆纤维和多晶氧化铝纤维，这类陶瓷纤维虽然使用温度提高到l000~1400℃，但是使用范围不广，制约了这类陶瓷纤维的发展。进入21世纪，国内陶瓷纤维技术发展迅速。国内压缩了普通硅酸铝纤维产品的生产，扩大了高纯硅酸铝纤维等新型纤维的生产。这一阶段陶瓷纤维多应用于纺织领域和复合材料开发领域。2分类根据其使用的功能一般可以分为两类：耐高温陶瓷纤维和功能陶瓷纤维。2.1耐高温陶瓷纤维耐火材料以其容重低，导热系数小，热稳定性好，耐高温等优良特性，成为耐火、保温、隔热、隔音和防火的优选材料。耐火陶瓷纤维常见的纤维化方法有熔融纤维化法和化学纤维化法。2.1耐高温陶瓷纤维产品名称陶瓷纤维陶瓷纤维分类温度10501400126012601400产品代码SYGX-121SYGX-421SYGX-211SYGX-311SYGX-511纤维直径（um）2～43～5渣球含量（Φ≥0.25mm）%≤15≤15AL2O3(%)≥4452～55≥45≥4538～40Zr2(%)-15～17AL2O3+SiO2(%)≥96≥99≥97≥99-AL2O3+SiO2+Zr2(%)----≥99Fe2O3(%)≤1.2≤0.2≤1.0≤0.2≤0.2K2O+Na2O(%)≤0.5≤0.2≤0.5≤0.2≤0.2包装形式内塑料袋外编织袋2.2功能陶瓷纤维功能陶瓷纤维具有有机纤维所不能比拟的抗氧化功能以及独特的电学和光学性能。功能性陶瓷纤维包括：以添加碳化锆陶瓷粉为主蓄热保温纤维。加入无机抗紫外线陶瓷纤维粉的防太阳光紫外线热线纤维。由羟基磷灰石[Ca(PO2)6(OH)2]陶瓷性陶瓷粉制成的可过滤病毒的非织布。通过聚合物中添加具有吸附功能的陶瓷粉制成的抗菌防臭纤维。以及功能性含陶瓷导电纤维等。这类导电纤维一般采用复合纺丝法制得，多为皮芯结构。陶瓷纤维特性陶瓷纤维特性BaTO3铁电，压电，电光PbTO3非线性光学，铁电PZT压电，铁电LNbO3压电，非线性光学YBaCuO超导Bi（Pb）SiCaCuO超导Zr（Y）O2耐热，纤维增强TO2绝缘TiN电导Β-Al2O3离子电导4陶瓷纤维的应用4.1高温绝热材料和耐火材料陶瓷纤维的用途很多，可用作工业窑炉的绝热和耐火材料、高温高压蒸汽管道的绝热材料、高温密封绝热材料、高温吸声材料、耐火建筑用材和防火材料、原子反应堆内衬材料等。4.2过滤材料陶瓷纤维具有强度高、抗热冲击性好、耐化学腐蚀等特点，是一种理想的高温过滤材料。近年来已经使用陶瓷纤维成功开发出各种过滤器，广泛应用于火力发电厂、金属冶炼厂和化工厂的消烟除尘中，还可用于消除柴油发动机废气中的有害物质。4.3填密材料和摩擦材料用硅酸铝纤维、丁腈橡胶、无机粘结剂、云母和非膨胀蛭石可以制得一种无石棉的高温填密材料；用陶瓷纤维、高铝水泥、合成橡胶和吸水聚合物还可以制得一种在水中具有良好粘接性能的耐水密封材料。陶瓷纤维同玻璃纤维、岩棉一样，可以用来制造无石棉摩擦材料。这类摩擦材料具有摩擦系数稳定、耐磨性良好和噪音低等特点。4.4绝热涂料陶瓷纤维用作高温绝热涂料的网架材料可以改善涂料的强度、减少收缩率、降低容重和增加绝热效果。陶瓷纤维与耐热结合剂等组成的喷涂涂料可用专门的喷射设备进行喷涂...
