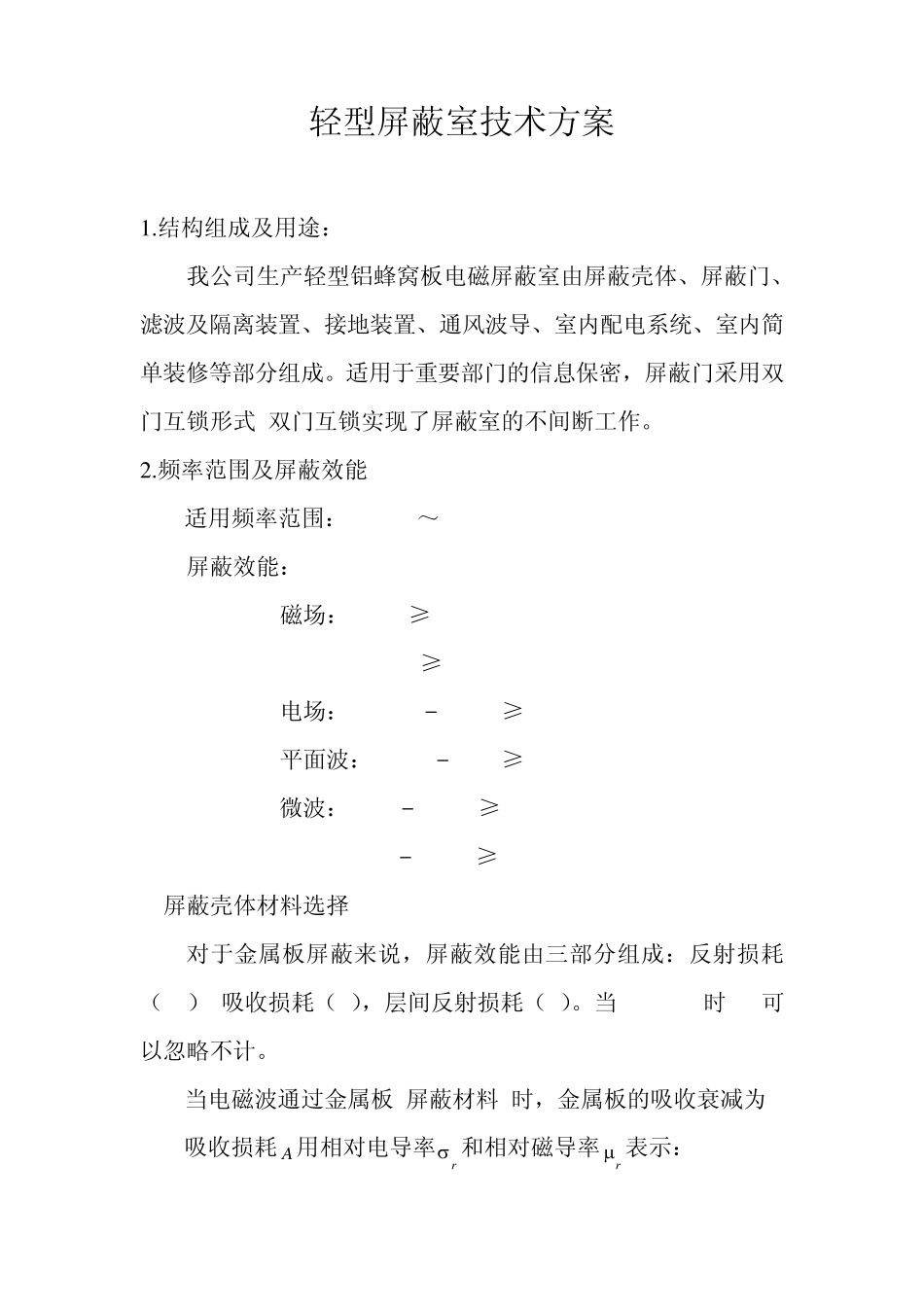

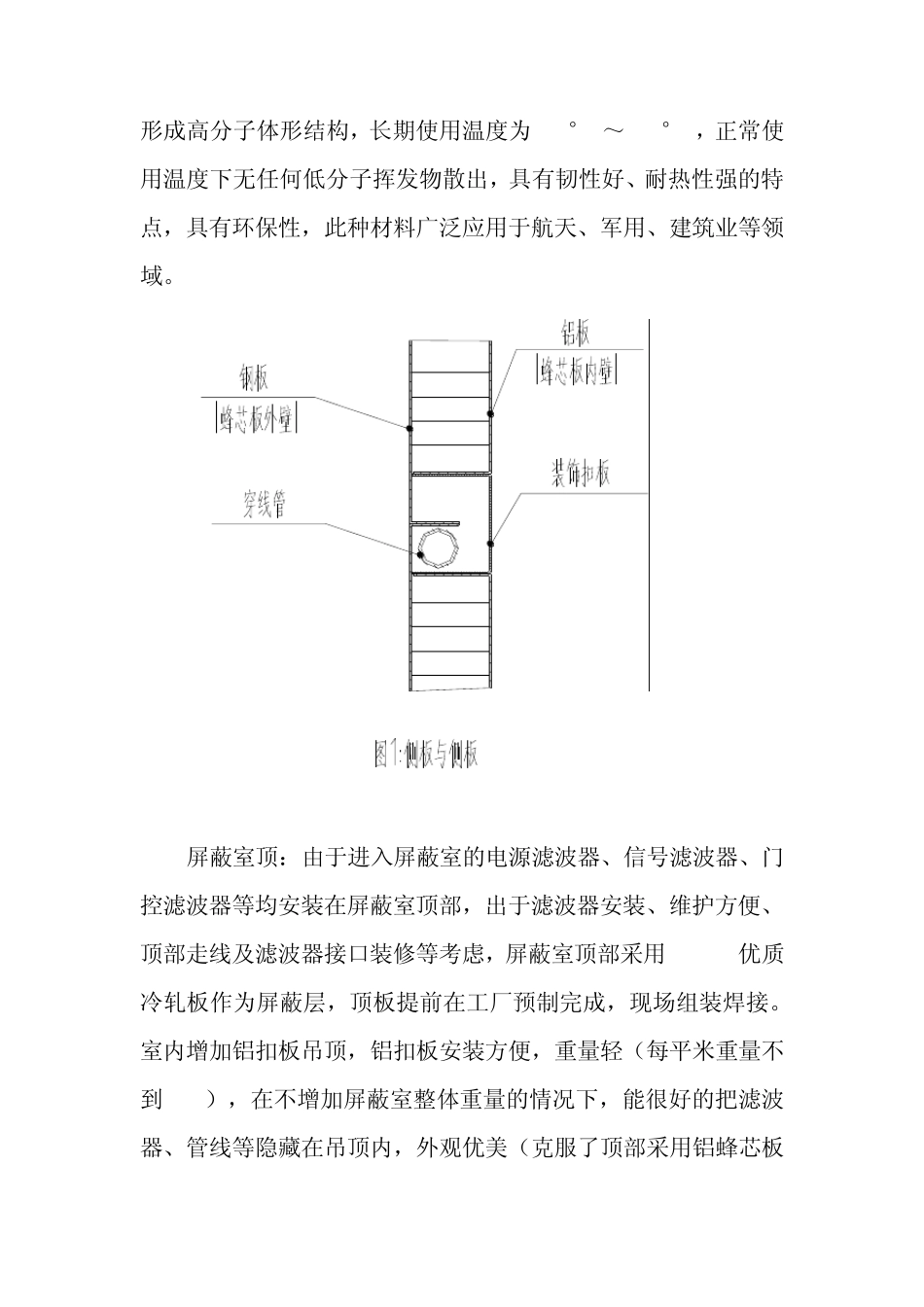

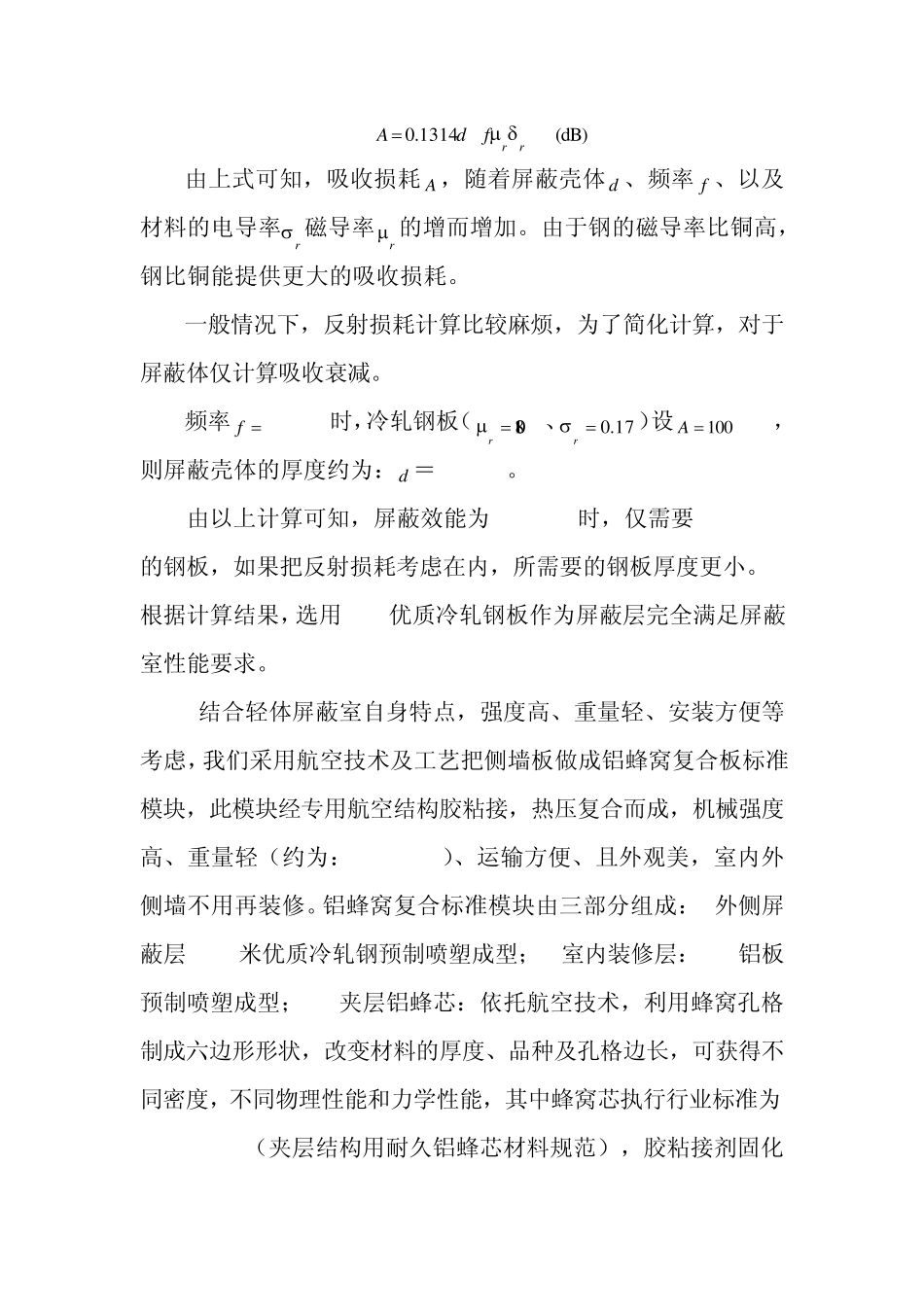

轻型屏蔽室技术方案 1 .结构组成及用途： 我公司生产轻型铝蜂窝板电磁屏蔽室由屏蔽壳体、屏蔽门、滤波及隔离装置、接地装置、通风波导、室内配电系统、室内简单装修等部分组成。适用于重要部门的信息保密，屏蔽门采用双门互锁形式,双门互锁实现了屏蔽室的不间断工作。 2 .频率范围及屏蔽效能 适用频率范围： 14KHz～18GHz 屏蔽效能： 磁场：14KHz≥90dB 100KHz≥110dB 电场：200KHz–50MHz≥120dB 平面波：50MHz–1GHz≥120dB 微波：1GHz–10GHz≥110dB 10GHz–18GHz≥110dB 3.屏蔽壳体材料选择 对于金属板屏蔽来说，屏蔽效能由三部分组成：反射损耗（R ）,吸收损耗（A），层间反射损耗（B）。当 A>10dB时,B 可以忽略不计。 当电磁波通过金属板(屏蔽材料)时，金属板的吸收衰减为 吸收损耗 A用相对电导率r 和相对磁导率r 表示： (dB) 1314.0rrfdA 由上式可知，吸收损耗A ，随着屏蔽壳体d 、频率 f 、以及材料的电导率r 磁导率r 的增而增加。由于钢的磁导率比铜高，钢比铜能提供更大的吸收损耗。 一般情况下，反射损耗计算比较麻烦，为了简化计算，对于屏蔽体仅计算吸收衰减。 频率f14KHz时，冷轧钢板（180r、17.0r）设100A dB，则屏蔽壳体的厚度约为：d ＝0.75mm。 由以上计算可知，屏蔽效能为 100 dB时，仅需要 0.75 mm的钢板，如果把反射损耗考虑在内，所需要的钢板厚度更小。 根据计算结果，选用 1mm优质冷轧钢板作为屏蔽层完全满足屏蔽室性能要求。 结合轻体屏蔽室自身特点，强度高、重量轻、安装方便等考虑，我们采用航空技术及工艺把侧墙板做成铝蜂窝复合板标准模块，此模块经专用航空结构胶粘接，热压复合而成，机械强度高、重量轻（约为：9.6Kg/m2）、运输方便、且外观美，室内外侧墙不用再装修。铝蜂窝复合标准模块由三部分组成：a.外侧屏蔽层:1mm米优质冷轧钢预制喷塑成型；b.室内装修层：1mm铝板预制喷塑成型；c. 夹层铝蜂芯：依托航空技术，利用蜂窝孔格制成六边形形状，改变材料的厚度、品种及孔格边长，可获得不同密度，不同物理性能和力学性能，其中蜂窝芯执行行业标准为HB5443-90（夹层结构用耐久铝蜂芯材料规范），胶粘接剂固化形成高分子体形结构，长期使用温度为-60°C～+80°C，正常使用温度下无任何低分子挥发物散出，具有韧性好、耐热性强的特点，具有环保性，此种材料广泛应用于航天、军用、建筑业等领域。 屏蔽室顶：由于进入屏蔽室的电源滤波器...
