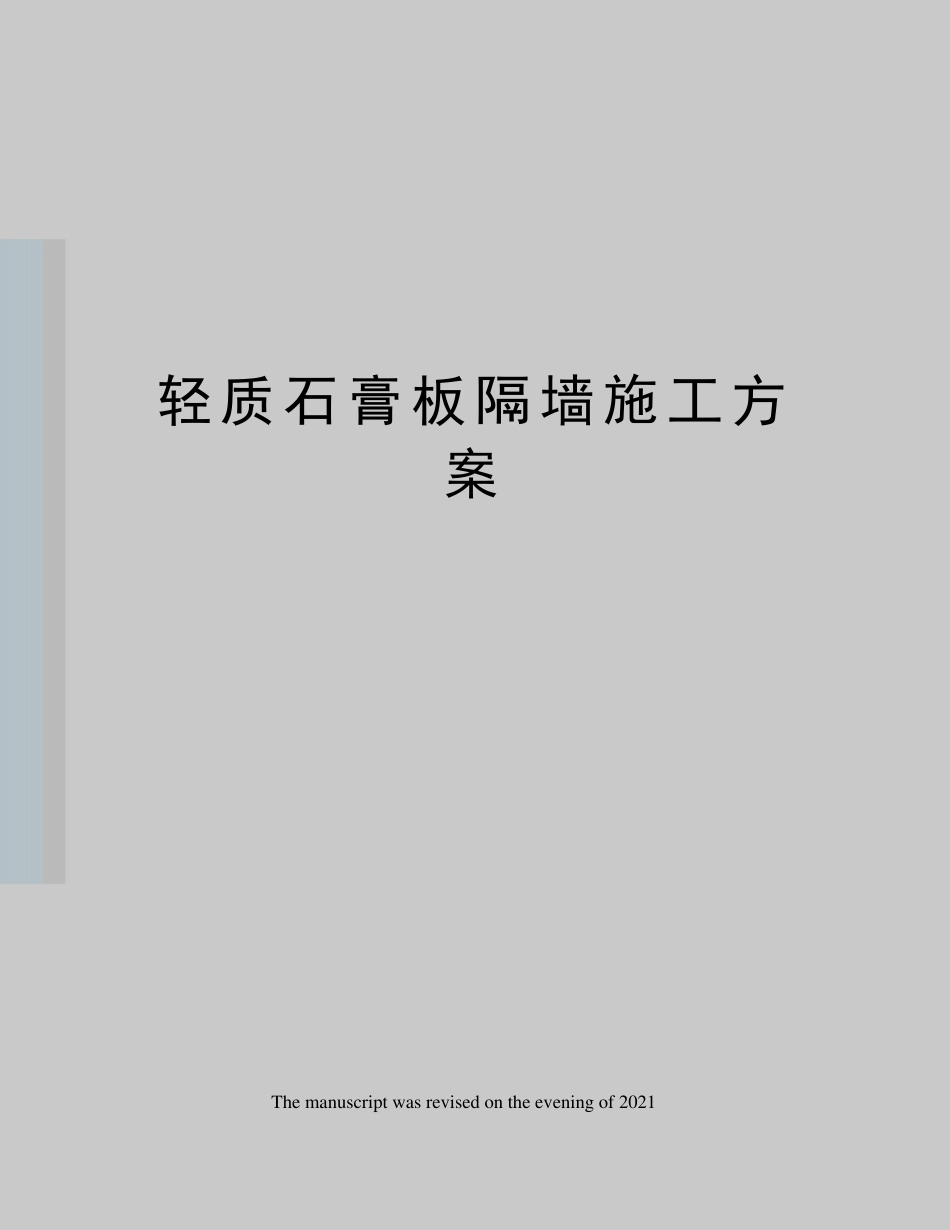

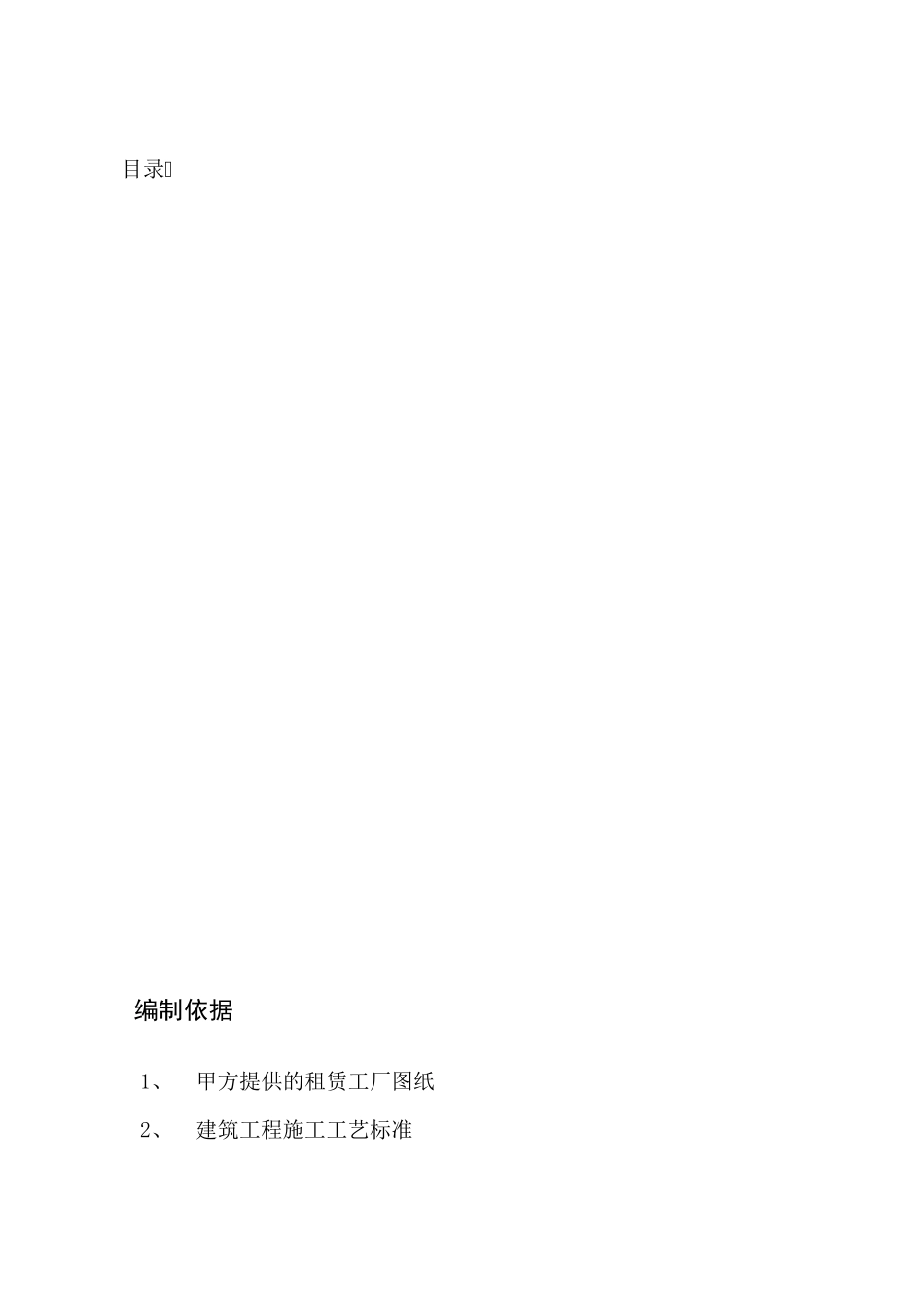

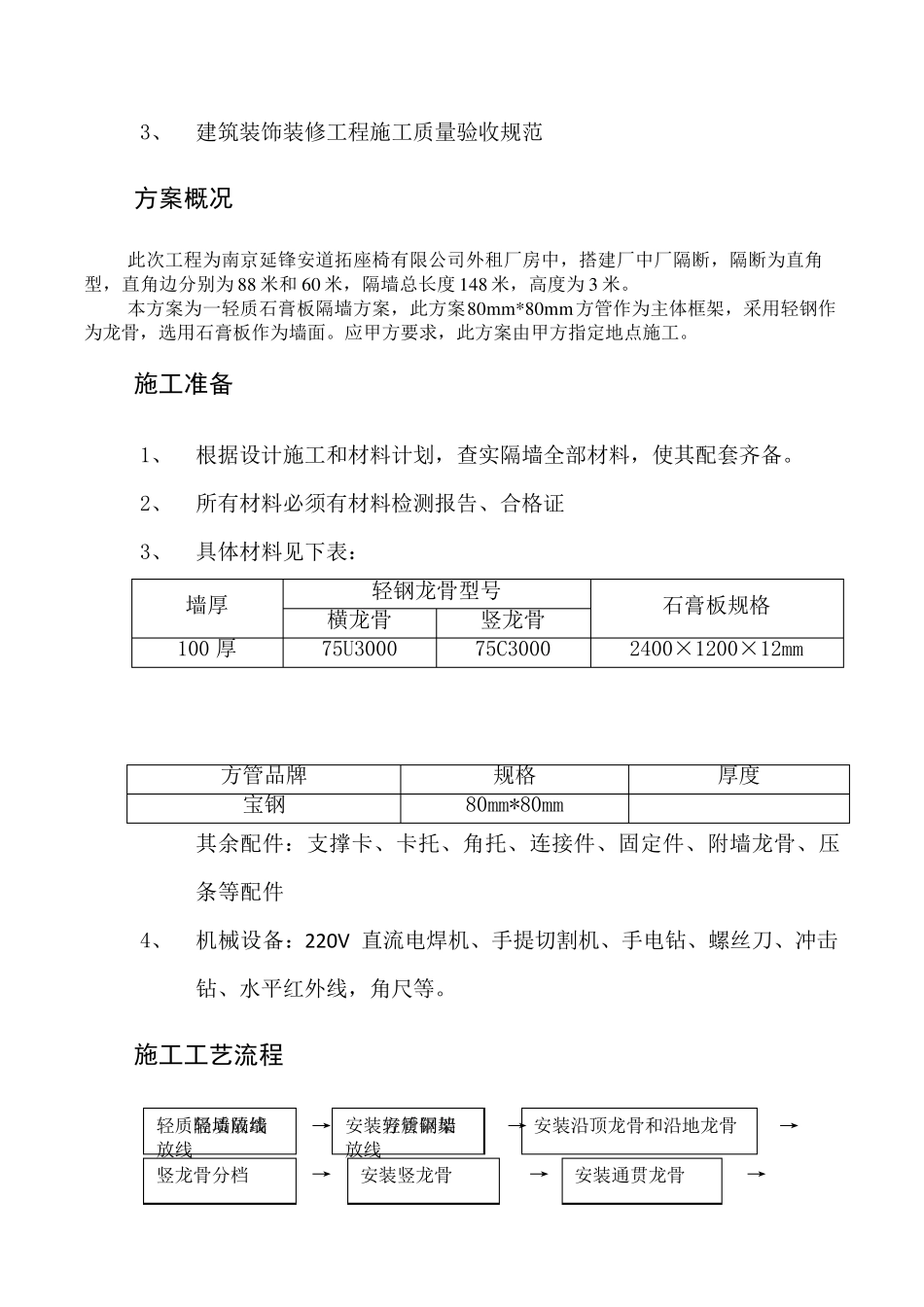

轻质石膏板隔墙施工方案 The manuscript w as revised on the evening of 2021 目录 编制依据 1、 甲方提供的租赁工厂图纸 2、 建筑工程施工工艺标准 3、 建筑装饰装修工程施工质量验收规范 方案概况 此次工程为南京延锋安道拓座椅有限公司外租厂房中，搭建厂中厂隔断，隔断为直角型，直角边分别为88 米和60 米，隔墙总长度148 米，高度为3 米。 本方案为一轻质石膏板隔墙方案，此方案80m m *80m m 方管作为主体框架，采用轻钢作为龙骨，选用石膏板作为墙面。应甲方要求，此方案由甲方指定地点施工。 施工准备 1、 根据设计施工和材料计划，查实隔墙全部材料，使其配套齐备。 2、 所有材料必须有材料检测报告、合格证 3、 具体材料见下表： 墙厚 轻钢龙骨型号 石膏板规格 横龙骨 竖龙骨 100 厚 75U3000 75C3000 2400×1200×12mm 方管品牌 规格 厚度 宝钢 80mm*80mm 其余配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等配件 4、 机械设备：220V 直流电焊机、手提切割机、手电钻、螺丝刀、冲击钻、水平红外线，角尺等。 施工工艺流程 → → → → → → 轻质隔墙放线 轻质隔墙放线 竖龙骨分档 安装通 贯 龙骨 安装竖龙骨 安装沿 顶 龙骨和沿 地龙骨 安装方管钢架 轻质隔墙放线 → 操作要点 1、 放线：根据设计要求，在地面上放出隔墙的位置线。 2、 在标线处安装 80*80 方管框架，框架立柱高度 3 米，采用180*180*10mm 厚地脚钢板，膨胀螺栓固定地面上，立柱之间间隔 4米，每个立柱间隔顶部用方管连接为一个整体。 3、 安装沿顶龙骨和沿地龙骨：在以经做好的钢架框架上安装顶龙骨和地龙骨，用钻尾螺丝固定于主体上，其固定距为 600mm。 4、 竖龙骨分档：安装完顶地龙骨后，按照石膏板的规格 1200 板宽，分档规格尺寸为 400mm，竖龙骨应从隔墙一端开始排列。 5、 安装竖龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶和沿地龙骨，调整垂直及定位准确后，用抽心铆钉固定；靠结构边的龙骨用钻尾螺丝固定在钢架上，钉距为 300mm。 6、 安装通贯龙骨：根据设计要求，隔墙高度小于 3m 时应加一道通贯龙骨，对通贯龙骨横穿各条竖龙骨进行贯通冲孔，需接长时应使用配套的连接件 7、 安装隔墙面板： (1)、安装两侧侧的隔墙石膏板，石膏板用自攻螺钉固定，板边钉距为 200mm，板中钉距 300mm，螺钉距石膏板边缘的距离不得小于...
