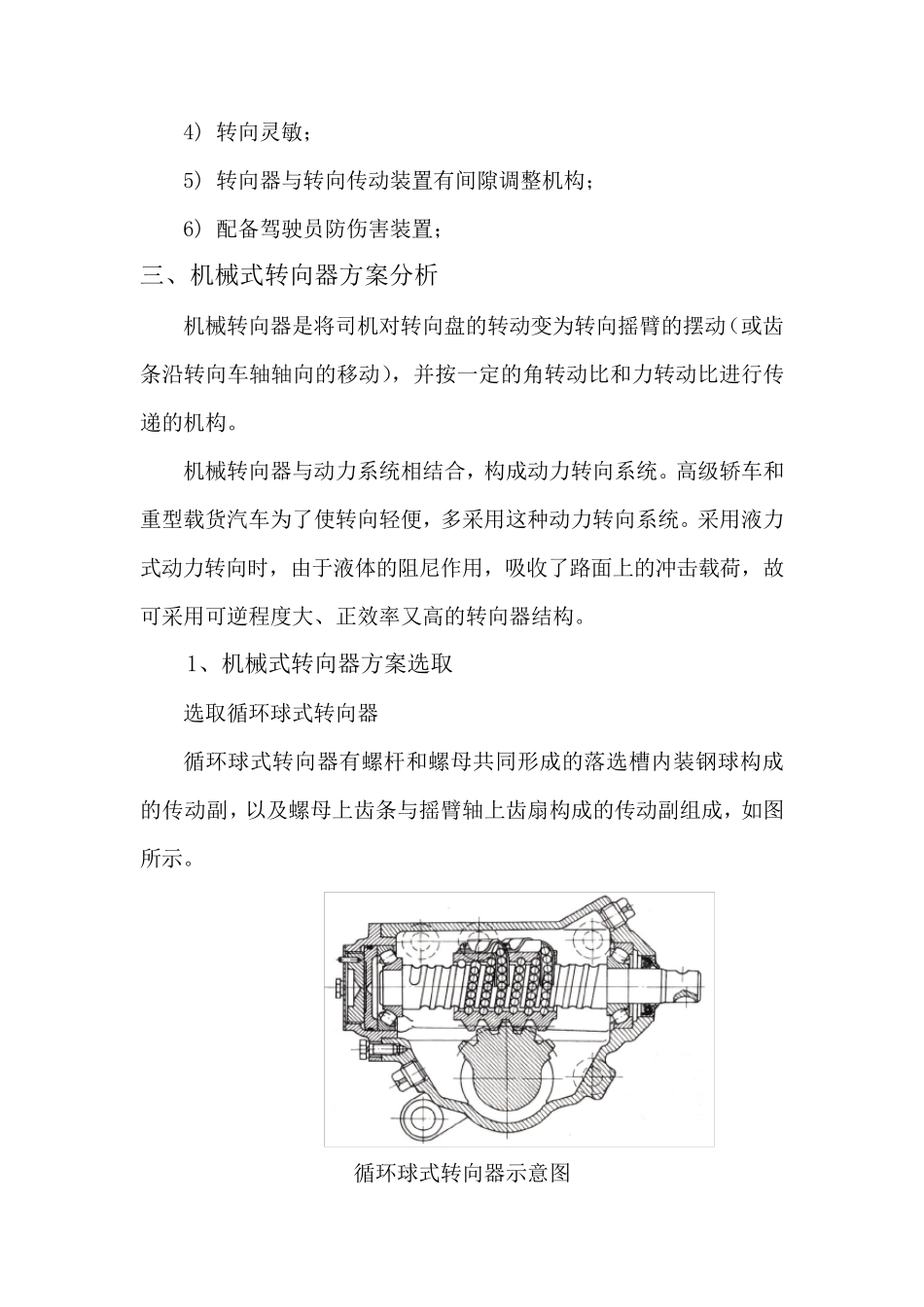

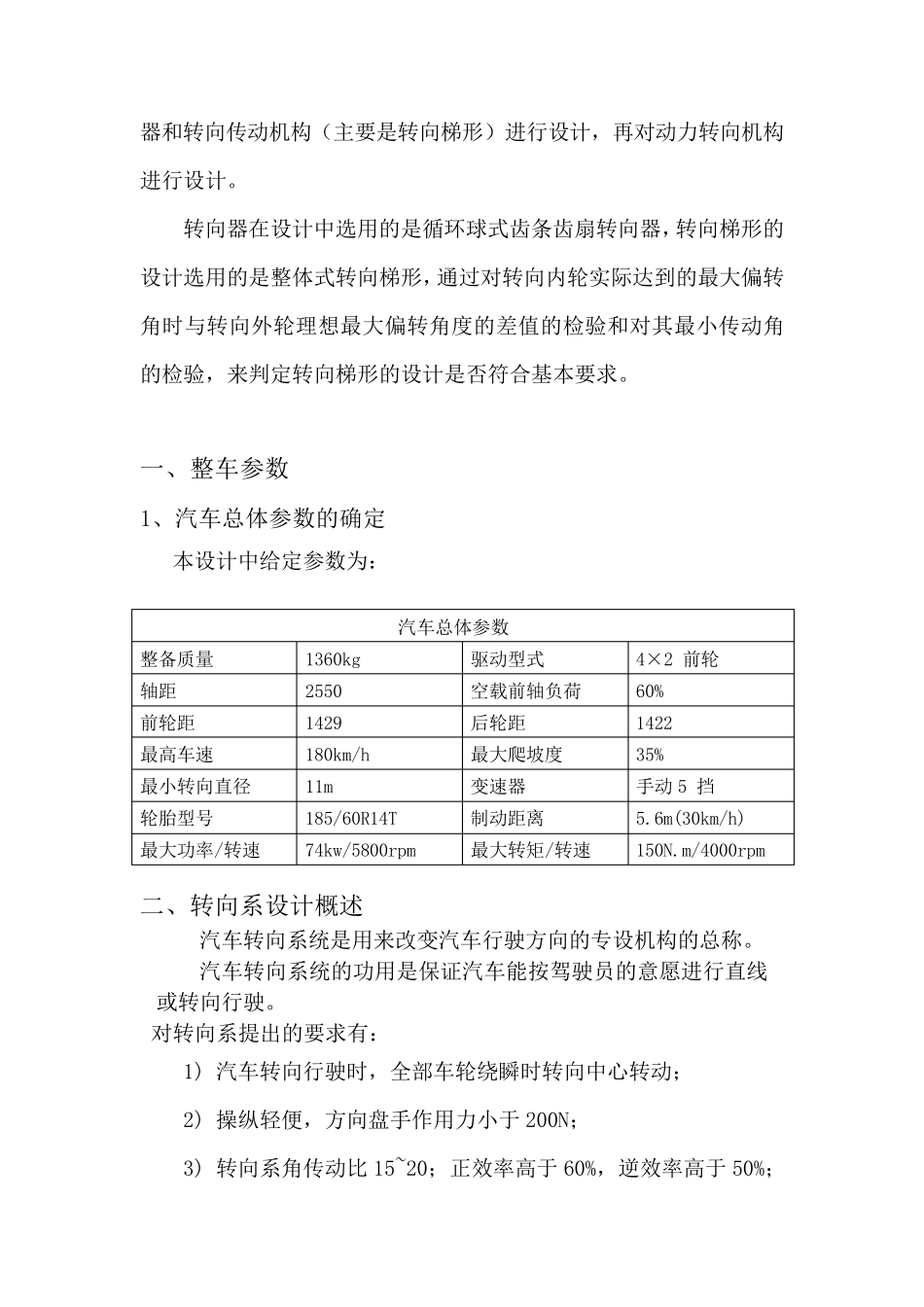

轿车转向系设计 此次设计的是与非独立悬架相匹配的整体式两轮转向机构。利用相关汽车设计和连杆机构运动学的知识，首先对给定的汽车总体参数进行分析，在此基础上，对转向器、转向系统进行选择，接着对转向器和转向传动机构（主要是转向梯形）进行设计，再对动力转向机构进行设计。 转向器在设计中选用的是循环球式齿条齿扇转向器，转向梯形的设计选用的是整体式转向梯形，通过对转向内轮实际达到的最大偏转角时与转向外轮理想最大偏转角度的差值的检验和对其最小传动角的检验，来判定转向梯形的设计是否符合基本要求。 一、整车参数 1、汽车总体参数的确定 本设计中给定参数为： 汽车总体参数 整备质量 1360kg 驱动型式 4×2 前轮 轴距 2550 空载前轴负荷 60% 前轮距 1429 后轮距 1422 最高车速 180km/h 最大爬坡度 35% 最小转向直径 11m 变速器 手动5 挡 轮胎型号 185/60R14T 制动距离 5.6m(30km/h) 最大功率/转速 74kw/5800rpm 最大转矩/转速 150N.m/4000rpm 二、转向系设计概述 汽车转向系统是用来改变汽车行驶方向的专设机构的总称。 汽车转向系统的功用是保证汽车能按驾驶员的意愿进行直线或转向行驶。 对转向系提出的要求有： 1) 汽车转向行驶时，全部车轮绕瞬时转向中心转动； 2) 操纵轻便，方向盘手作用力小于 200N； 3) 转向系角传动比 15~20；正效率高于 60%，逆效率高于 50%； 4) 转向灵敏； 5) 转向器与转向传动装置有间隙调整机构； 6) 配备驾驶员防伤害装置； 三、机械式转向器方案分析 机械转向器是将司机对转向盘的转动变为转向摇臂的摆动（或齿条沿转向车轴轴向的移动），并按一定的角转动比和力转动比进行传递的机构。 机械转向器与动力系统相结合，构成动力转向系统。高级轿车和重型载货汽车为了使转向轻便，多采用这种动力转向系统。采用液力式动力转向时，由于液体的阻尼作用，吸收了路面上的冲击载荷，故可采用可逆程度大、正效率又高的转向器结构。 1、机械式转向器方案选取 选取循环球式转向器 循环球式转向器有螺杆和螺母共同形成的落选槽内装钢球构成的传动副，以及螺母上齿条与摇臂轴上齿扇构成的传动副组成，如图所示。 循环球式转向器示意图 循环球式转向器的优点是：在螺杆和螺母之间因为有可以循环流动的钢球，将滑动摩擦转变为滚动摩擦，因而传动效率可以达到75%～85%；在结构和工艺上采取措施后，包括提高制造精度，改善工作表面的表面粗糙度...
