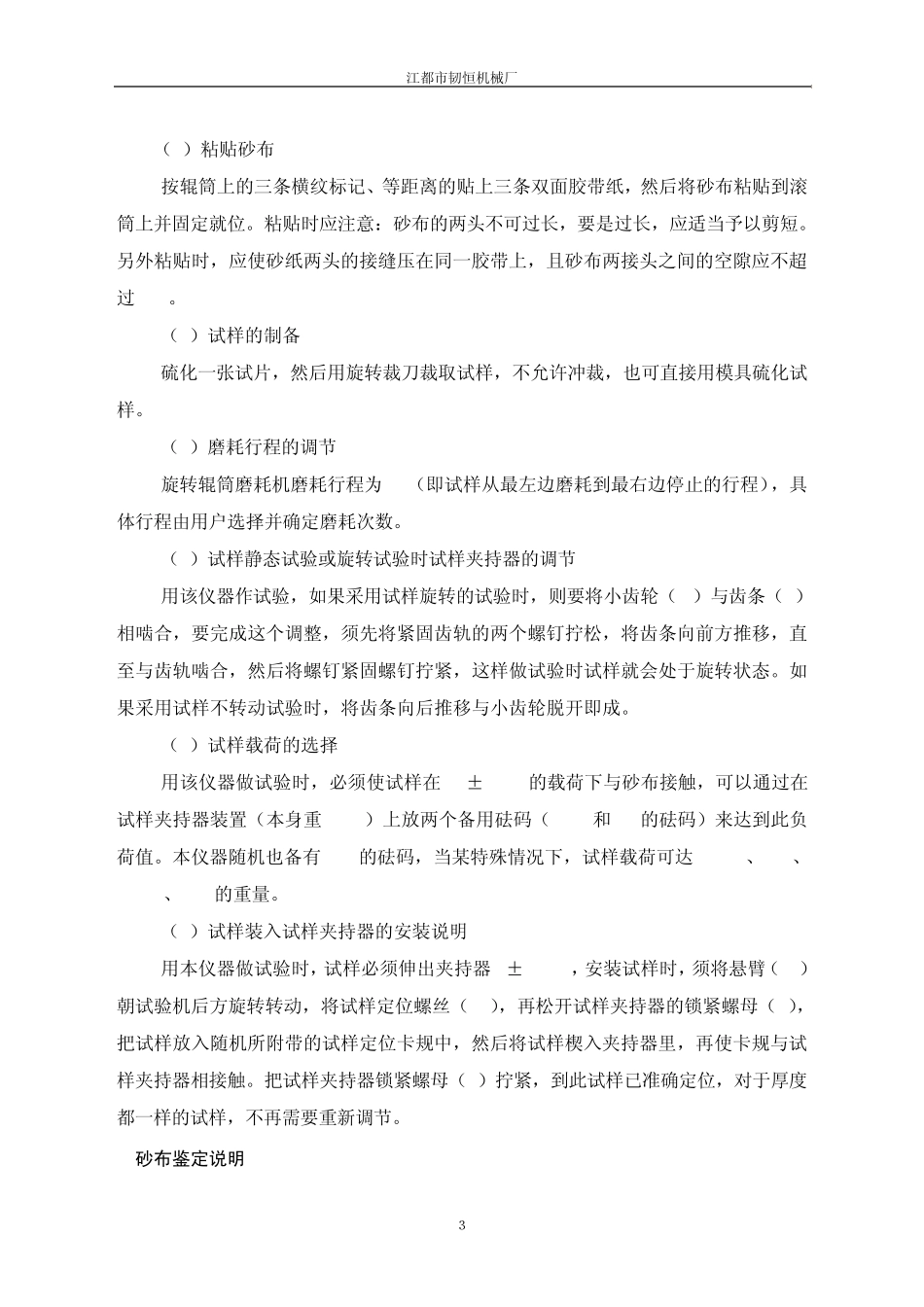

江都市韧恒机械厂 １ 辊筒式磨耗机 使用说明书 1 前言 在众多的橡胶制品试验中，磨耗试验是一种不可缺少的试验。对许多橡胶制品而言，磨耗性能直接关系到其使用寿命，实用意义很大，是很重要的技术指标之一。因此磨耗性能的测试，是橡胶工业中一个很重要的问题，多年来我国在测试橡胶磨耗性能上所采用的仪器常为阿克隆磨耗试验机和格拉西里磨耗试验机等，这两种磨耗试验机都虽能测定橡胶的磨耗性能，但存有试验周期过长和试验途径重复等不足，旋转式辊筒磨耗机是参照国际标准 ISO4649-1985和根据 GB9867-88及引进的德国产的 ZWICK磨耗试验机进行研制的。该机与常用的阿克隆磨耗试验机和格拉西里磨耗试验机相比，具有所需试样小、试验周期短和磨擦途径不重复等优点，是目前国际上较为流行通用的磨耗机。旋转式辊筒磨耗试验机的研制，为我国橡胶制品试验测试橡胶磨耗性能上提供了一种新式的试验仪器，为我国橡胶制品的发展将起到一定的作用。 2 仪器结构概述及主要性能规格 旋转式辊筒磨耗试验机结构如图一所示： 该机主要由动力系统、转动辊筒、试样夹转器、自动停机系统和用于试样转动的齿轮与小传动齿轮装置、基座及粉尘收集器等组成。其主要原理是：在某个载荷下，在一定级别的砂布上，柱状试样在砂布表面上横切研磨一确定的行程，通过测量试样的质量磨耗量，再由试样的密度计算出体积磨耗量。为了使试验有可比性，最后须得用标准橡胶，把试验结果表示为以校验过的砂布为基准的相对体积磨耗量或是表示为相对于某种标准胶的磨耗量的耐磨指数，其主要技术参数如下： 滚筒直径：150±0.2mm 滚筒长度：460mm 滚筒转速：40±1 r/min 所用试样：直径：16±0.2mm 厚度不小于6mm 试样夹持器横移速度：4.2±0.04 mm/r 江都市韧恒机械厂 ２ 研磨行程长度：20m或40m 试样旋转速度：0.9r/min或不转动 自负荷重：2.5N（通过试样夹持器和悬臂产生） 试样载荷用可调至重量：5N 7.5N 10N 12.5N 15N 17.5N 20N 输出功率：AC22V、50HZ 电机转速：3000r/min 3 仪器各部件介绍 功力系统：由同步电机和变速箱组成，安装在机器左边的防护罩内，由同步电机通过一级蜗轮，蜗杆传动和一级2：3的齿轮传动，驱动转动滚筒转动。 转动滚筒：用于粘贴砂布，由一直径Ф 150辊筒和固定座组成。上面有三条横纹标记，为双面胶带的粘贴位置。 试样横移驱动装置：由导向丝杆（19）、横移块螺母（18）、导杆（17），悬臂（16）以及“0”锤组...
