新型非饱和土三轴试验机的孔隙压力、周围压力控制、增湿系统VIP专享

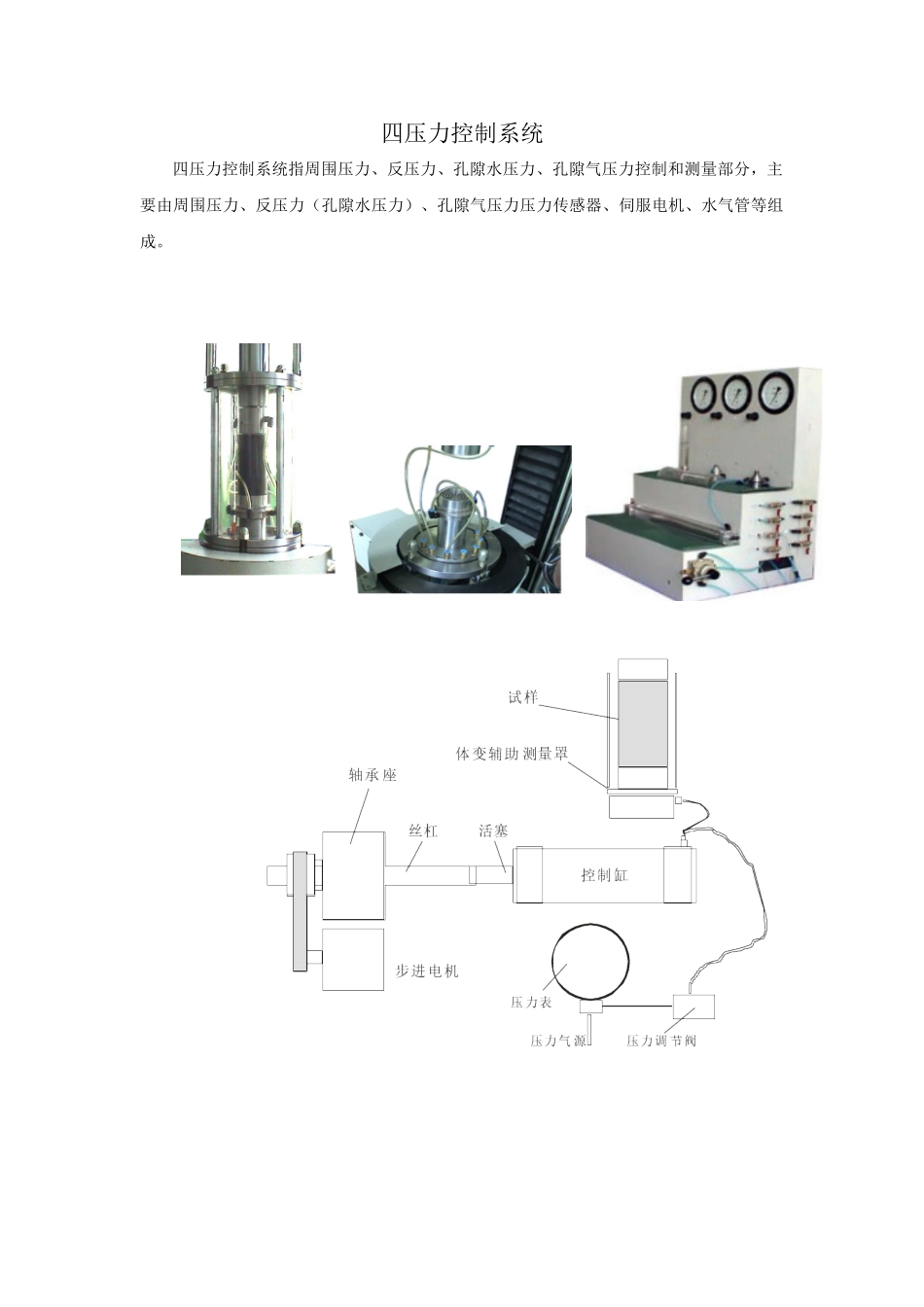

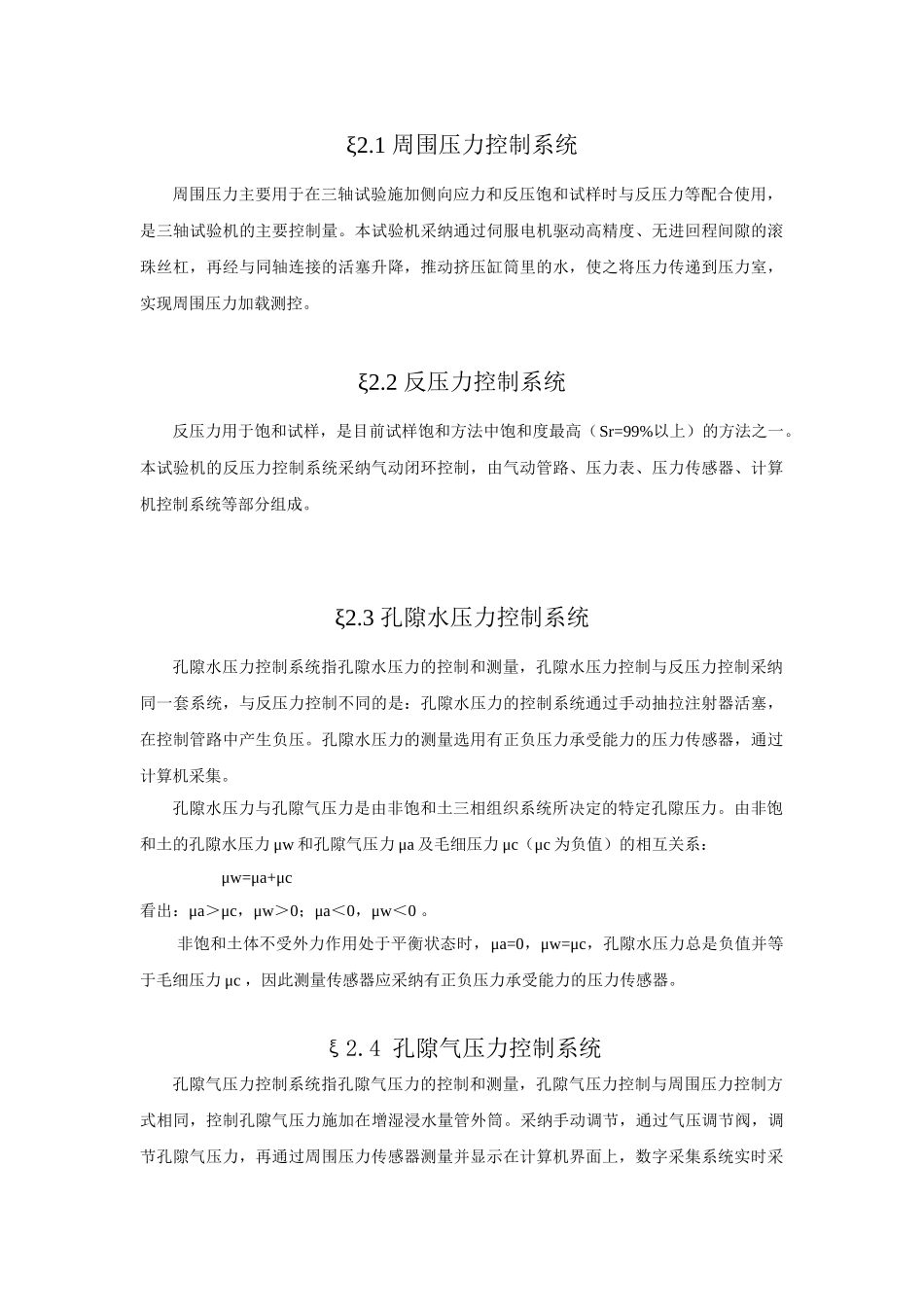

四压力控制系统四压力控制系统指周围压力、反压力、孔隙水压力、孔隙气压力控制和测量部分，主要由周围压力、反压力（孔隙水压力）、孔隙气压力压力传感器、伺服电机、水气管等组成。ξ2.1 周围压力控制系统周围压力主要用于在三轴试验施加侧向应力和反压饱和试样时与反压力等配合使用，是三轴试验机的主要控制量。本试验机采纳通过伺服电机驱动高精度、无进回程间隙的滚珠丝杠，再经与同轴连接的活塞升降，推动挤压缸筒里的水，使之将压力传递到压力室，实现周围压力加载测控。ξ2.2 反压力控制系统反压力用于饱和试样，是目前试样饱和方法中饱和度最高（Sr=99%以上）的方法之一。本试验机的反压力控制系统采纳气动闭环控制，由气动管路、压力表、压力传感器、计算机控制系统等部分组成。ξ2.3 孔隙水压力控制系统孔隙水压力控制系统指孔隙水压力的控制和测量，孔隙水压力控制与反压力控制采纳同一套系统，与反压力控制不同的是：孔隙水压力的控制系统通过手动抽拉注射器活塞，在控制管路中产生负压。孔隙水压力的测量选用有正负压力承受能力的压力传感器，通过计算机采集。孔隙水压力与孔隙气压力是由非饱和土三相组织系统所决定的特定孔隙压力。由非饱和土的孔隙水压力 μw 和孔隙气压力 μa 及毛细压力 μc（μc 为负值）的相互关系：μw=μa+μc看出：μa＞μc，μw＞0；μa＜0，μw＜0 。非饱和土体不受外力作用处于平衡状态时，μa=0，μw=μc，孔隙水压力总是负值并等于毛细压力 μc ，因此测量传感器应采纳有正负压力承受能力的压力传感器。ξ2.4 孔隙气压力控制系统孔隙气压力控制系统指孔隙气压力的控制和测量，孔隙气压力控制与周围压力控制方式相同，控制孔隙气压力施加在增湿浸水量管外筒。采纳手动调节，通过气压调节阀，调节孔隙气压力，再通过周围压力传感器测量并显示在计算机界面上，数字采集系统实时采集并存储试验数据。（三）体变量测系统本试验机在试样的周围设计有一套有机玻璃体变辅助测量压力筒，围压施加装置与体变测量缸设计为连通一体，体变控制缸为不锈钢材料，用于标定试样周围与压力室内壁间的环形水体的被压缩体变，进而在试验中减去该部分体变量，测得土体真实体变。活塞通过丝杠螺母传动副与伺服电机同步联结，活塞杆的外端部连接有位移传感器，用于测量活塞移动位置，参加位置控制，如图所示。图 4（四）增湿浸水系统本试验机为讨论非饱和土在三轴作用条件下浸水后的力学性能，特设计有一套增湿...
