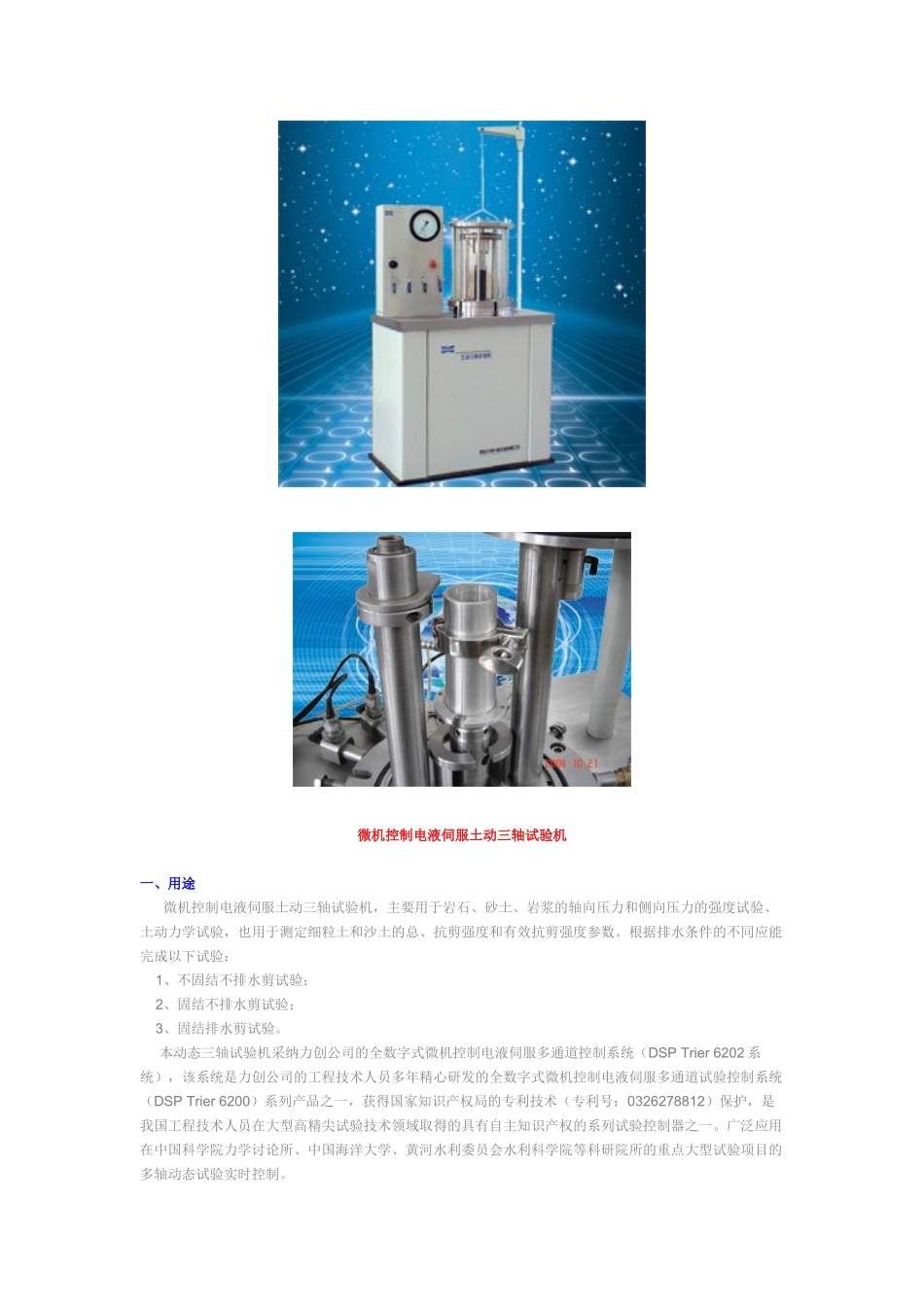

微机控制电液伺服土动三轴试验机 一、用途 微机控制电液伺服土动三轴试验机，主要用于岩石、砂土、岩浆的轴向压力和侧向压力的强度试验、土动力学试验，也用于测定细粒土和沙土的总、抗剪强度和有效抗剪强度参数。根据排水条件的不同应能完成以下试验： 1、不固结不排水剪试验； 2、固结不排水剪试验； 3、固结排水剪试验。 本动态三轴试验机采纳力创公司的全数字式微机控制电液伺服多通道控制系统（DSP Trier 6202 系统），该系统是力创公司的工程技术人员多年精心研发的全数字式微机控制电液伺服多通道试验控制系统（DSP Trier 6200）系列产品之一，获得国家知识产权局的专利技术（专利号：0326278812）保护，是我国工程技术人员在大型高精尖试验技术领域取得的具有自主知识产权的系列试验控制器之一。广泛应用在中国科学院力学讨论所、中国海洋大学、黄河水利委员会水利科学院等科研院所的重点大型试验项目的多轴动态试验实时控制。二、主要技术指标与要求 1、轴向激振最大负荷： 1.1 轴向激振动态负荷：±20kN 1.2 轴向激振静态负荷：0—20kN 1.3 静态负荷精度：优于±0.5% 1.4 负荷分档： 2、5、10 三档 1.5 动态负荷示值波动度： 1.5.1 平均负荷波动度：优于±0.5%. 1.5.2 负荷振幅波动度：优于±2% 2、轴向变形： 轴向静变形控制 0.01mm/min—5mm/min 2.1 变形精度：优于±0.5% 2.2 变形量程：±20mm 2.3 应变测量可达：10-4 3、轴向激振器位移： 3.1 行程：±40mm 3.2 位移测量精度：50mm 时优于±1% F.S. 4、三轴压力室压力：0--1Mpa 5、试样尺寸：φ61.8×150mm，φ39.1×80mm 6、试验控制系统 6.1 试验波形：正弦波、三角波、方波、梯形波、斜波等 6.2 轴向、侧向激振频率：0-20Hz 6.3 轴向、侧向既可实现分别激振，也可实现复合激振； 6.4 在轴向、侧向以正弦波进行相同频率激振时，相位在 0-360°内可进行自由调节； 6.5 多通道多参数全数字闭环控制，自动调节系统的 PIDL 值，采纳高分辨率的反馈采样和信号调节技术，所有通道（σ1、σ3、ε1）均以 5kHz 速率进行同步反馈和数据采集; 6.6 可选择力（应力）、变形（应变）、位移等多种控制方式。 7、 孔压精度：1MPa 时优于±1% 8、试验机控制系统能自动标定试验机准确度、能够自动调零。 9、试验条件、参数设置和试验结果系统会自动存盘； 10、系统具有过载、破坏保护、次数设定功能； 11、提供动强度，模...
