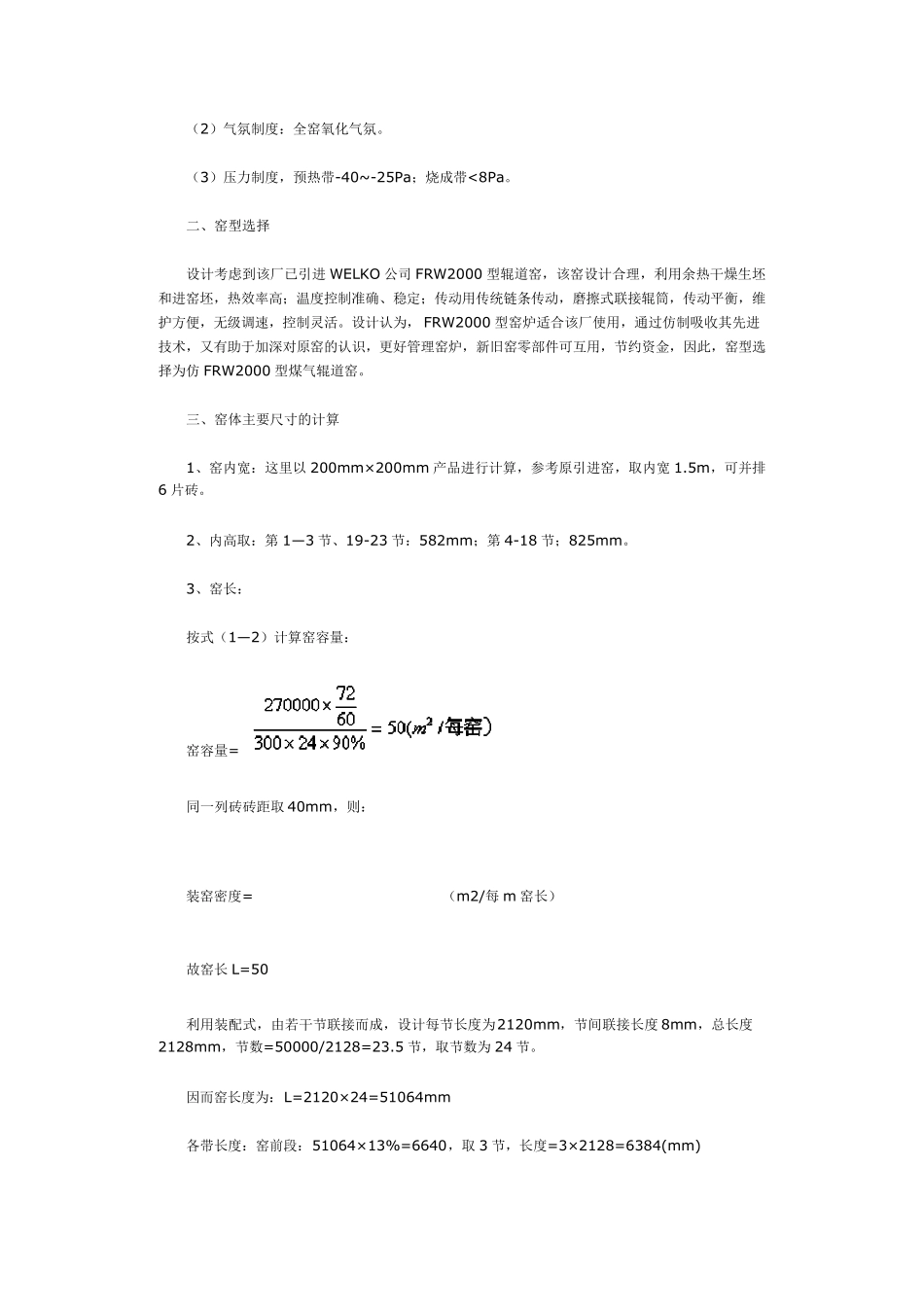

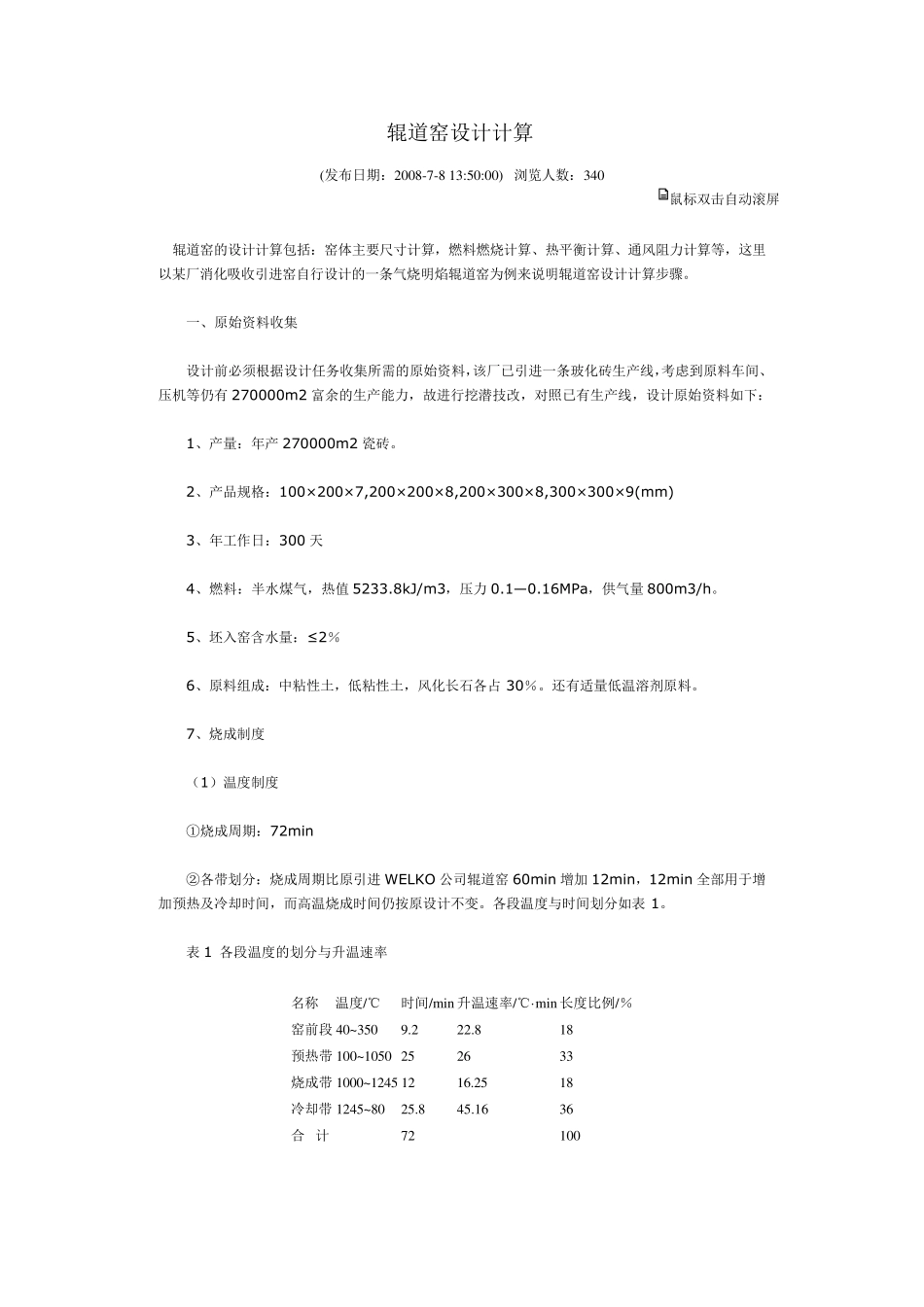

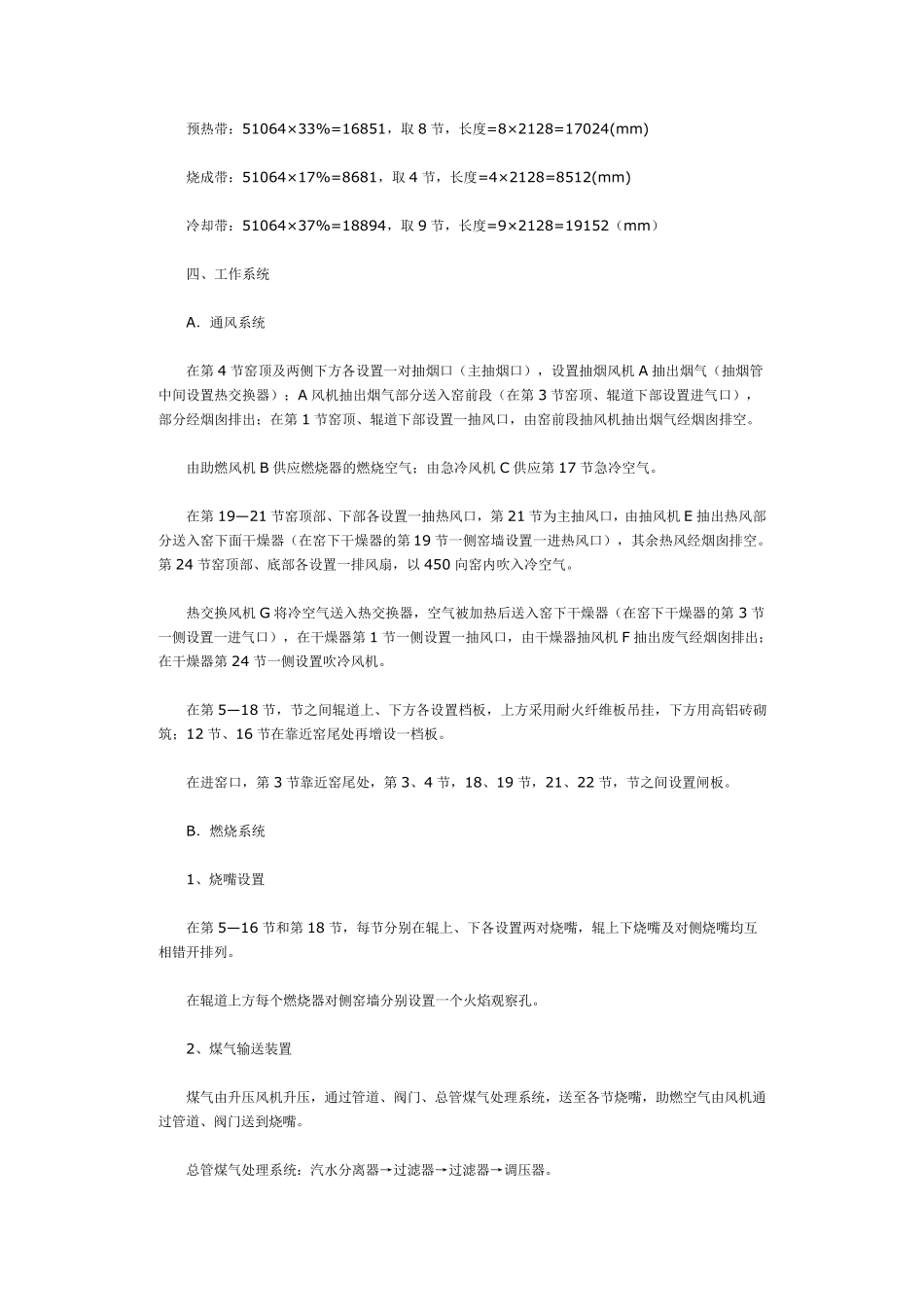

辊 道 窑 设 计 计 算 (发 布 日 期 ： 2008-7-8 13:50:00) 浏 览 人 数 ： 340 鼠 标 双 击 自 动 滚 屏 辊 道 窑 的 设 计 计 算 包 括 ： 窑 体 主 要 尺 寸 计 算 ， 燃 料 燃 烧 计 算 、 热 平 衡 计 算 、 通 风 阻 力 计 算 等 ， 这 里以 某 厂 消 化 吸 收 引 进 窑 自 行 设 计 的 一 条 气 烧 明 焰 辊 道 窑 为 例 来 说 明 辊 道 窑 设 计 计 算 步 骤 。 一 、 原 始 资 料 收 集 设 计 前 必 须 根 据 设 计 任 务 收 集 所 需 的 原 始 资 料 ，该 厂 已 引 进 一 条 玻 化 砖 生 产 线 ，考 虑 到 原 料 车 间 、压 机 等 仍 有 270000m2 富 余 的 生 产 能 力 ， 故 进 行 挖 潜 技 改 ， 对 照 已 有 生 产 线 ， 设 计 原 始 资 料 如 下 ： 1、 产 量 ： 年 产 270000m2 瓷 砖 。 2、 产 品 规 格 ： 100×200×7,200×200×8,200×300×8,300×300×9(mm) 3、 年 工 作 日 ： 300 天 4、 燃 料 ： 半 水 煤 气 ， 热 值 5233.8kJ/m3， 压 力 0.1—0.16MPa， 供 气 量 800m3/h。 5、 坯 入 窑 含 水 量 ： ≤2％ 6、 原 料 组 成： 中粘性土， 低粘性土， 风 化 长石各占30％ 。 还有 适量 低温溶剂原 料 。 7、 烧 成制度 （1）温度制度 ①烧 成周期 ： 72min ②各带划分： 烧 成周期 比原 引 进 WELKO 公司辊 道 窑 60min 增加12min， 12min 全部用于增加预热 及冷却时间 ， 而高温烧 成时间 仍 按原 设 计 不变。 各段温度与时间 划分如 表1。 表1 各段温度的 划分与升温速率 名称 温度/℃ 时间 /min 升温速率/℃·min 长度比例 /％ 窑 前 段 40~350 9.2 22.8 18 预热 带 100~1050 25 26 33 烧 成带 1000~1245 12 16.25 18 冷却带 1245~80 25.8 45.16 36 合 计 72 100 （2）气氛制度：全窑氧化气氛。 （3）压力制度，预热带-40~-25Pa；烧成带<8Pa。 二、窑型选择 设计考虑到该厂已引进 WELKO 公司 FRW2000 型辊道窑，该窑设计合理，利用余热干燥生坯和进窑坯，热效率高；温度控制准确、稳定；传动用传统链条传动，磨擦式联接辊筒，传动平衡，维护方便...
