辊道窑设计计算指导书VIP免费

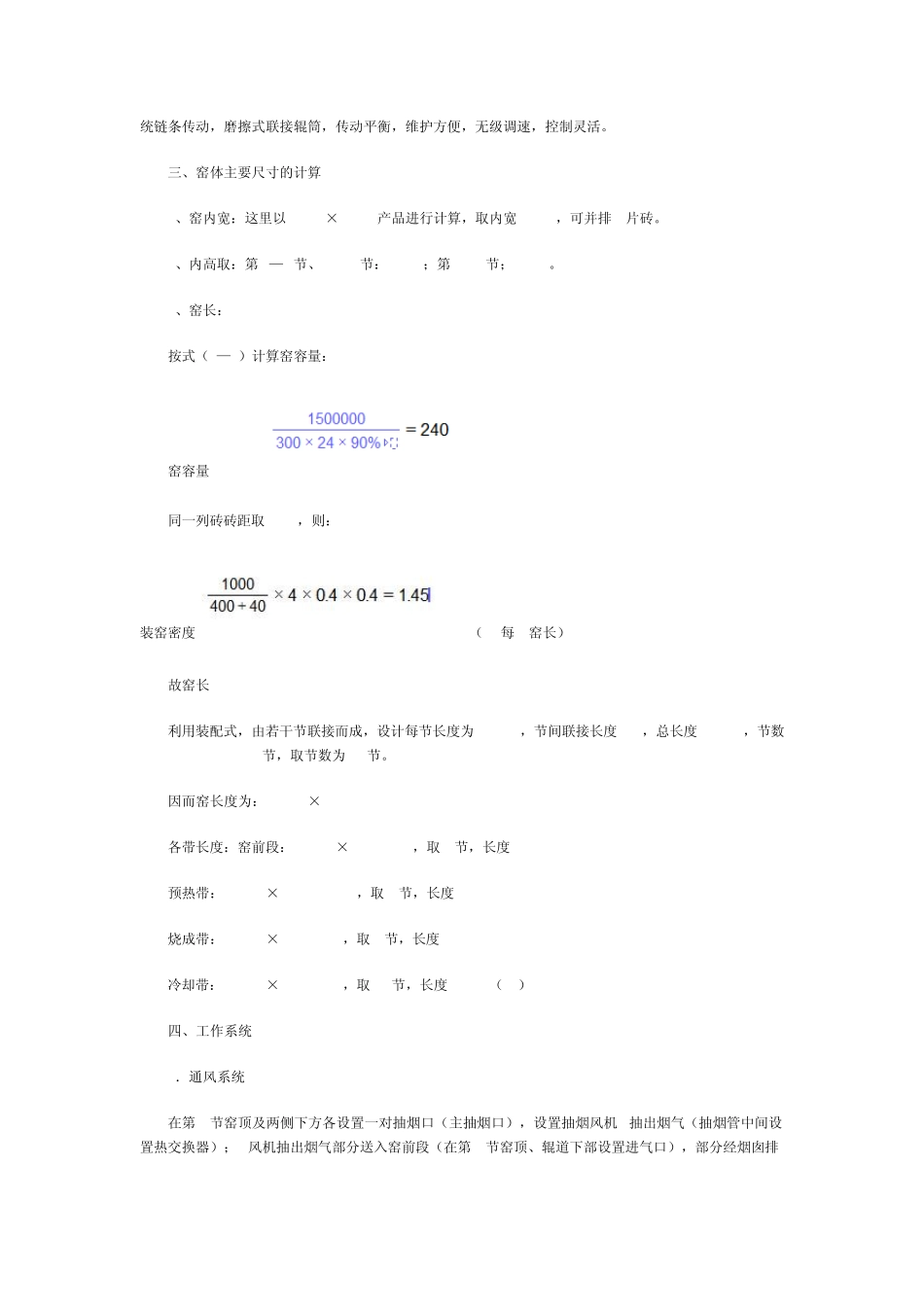

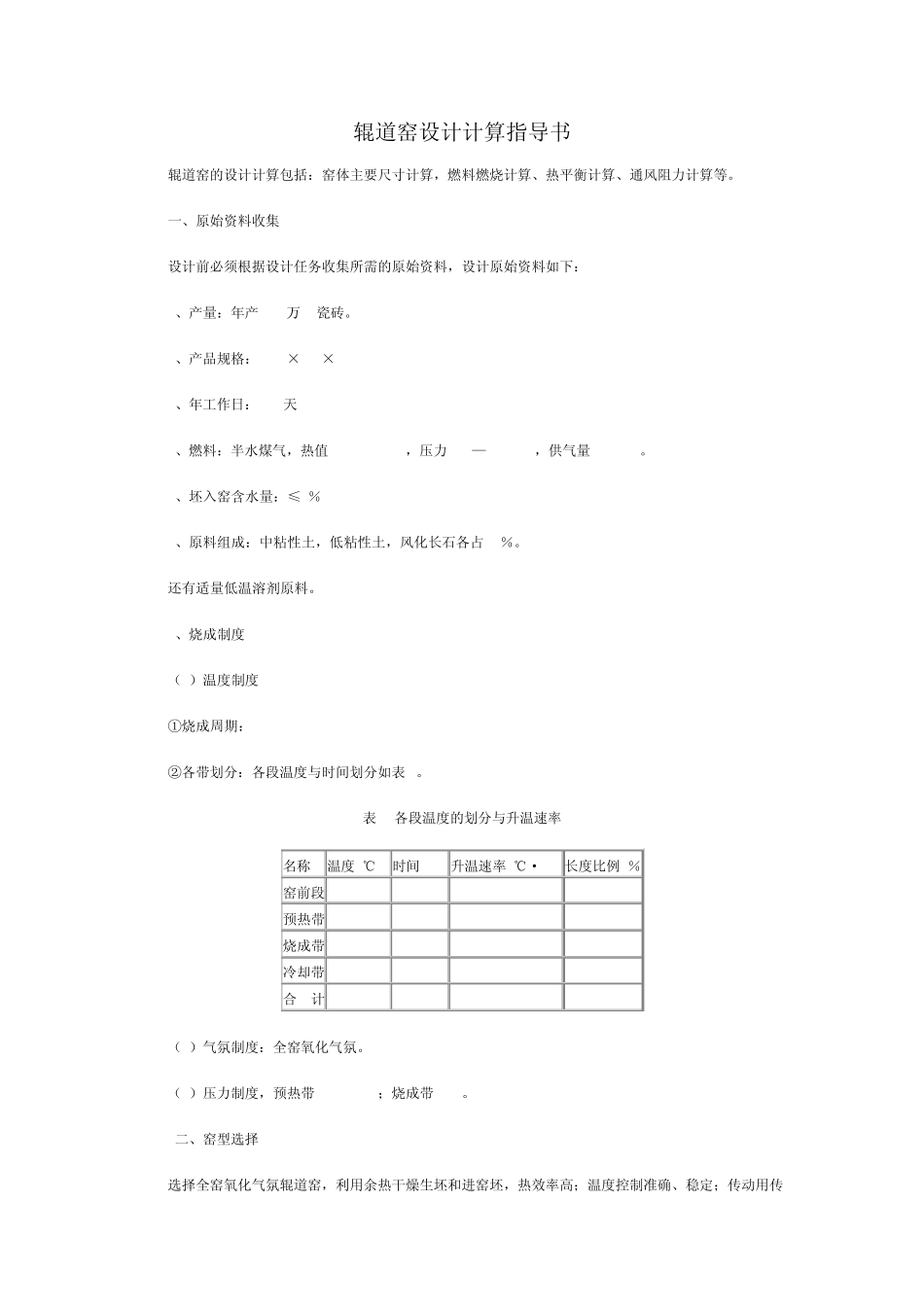

辊道窑设计计算指导书 辊道窑的设计计算包括：窑体主要尺寸计算，燃料燃烧计算、热平衡计算、通风阻力计算等。 一、原始资料收集 设计前必须根据设计任务收集所需的原始资料，设计原始资料如下： 1、产量：年产150万m2瓷砖。 2、产品规格： 400×400×9(mm) 3、年工作日：300天 4、燃料：半水煤气，热值5100.6kJ/m3，压力0.1—0.16MPa，供气量800m3/h。 5、坯入窑含水量：≤2％ 6、原料组成：中粘性土，低粘性土，风化长石各占30％。 还有适量低温溶剂原料。 7、烧成制度 （1）温度制度 ①烧成周期：60min ②各带划分：各段温度与时间划分如表1。 表1 各段温度的划分与升温速率 名称 温度/℃ 时间/min 升温速率/℃·min 长度比例/％ 窑前段 40~350 8 22.8 13 预热带 100~1050 20 26 33 烧成带 1000~1245 12 16.25 20 冷却带 1245~80 20 45.16 34 合 计 60 100 （2）气氛制度：全窑氧化气氛。 （3）压力制度，预热带-40~-25Pa；烧成带<8Pa。 二、窑型选择 选择全窑氧化气氛辊道窑，利用余热干燥生坯和进窑坯，热效率高；温度控制准确、稳定；传动用传统链条传动，磨擦式联接辊筒，传动平衡，维护方便，无级调速，控制灵活。 三、窑体主要尺寸的计算 1、窑内宽：这里以400mm×400mm产品进行计算，取内宽1.9 m，可并排 4片砖。 2、内高取：第 1—4节、20-29节：582mm；第 5-20节；825mm。 3、窑长： 按式（1—2）计算窑容量： 窑容量= 同一列砖砖距取 40mm，则： 装窑密度=（m2/每 m窑长） 故窑长 L=240/1.45=165.5172m 利用装配式，由若干节联接而成，设计每节长度为 6360mm，节间联接长度 8mm，总长度 6368mm，节数=166/0.6368=26.06节，取节数为 27节。 因而窑长度为：L=6360×27=171720mm 各带长度：窑前段：171720×13%=22323，取 4节，长度=25472 (mm) 预热带：171720×33%=56667.6，取 9节，长度=57312 (mm) 烧成带：171720×20%=34344，取 6节，长度=38208 (mm) 冷却带：171720×34%=58384，取 10节，长度=63680（mm） 四、工作系统 A．通风系统 在第 5节窑顶及两侧下方各设置一对抽烟口（主抽烟口），设置抽烟风机A抽出烟气（抽烟管中间设置热交换器）；A风机抽出烟气部分送入窑前段（在第 4节窑顶、辊道下部设置进气口），部分经烟囱排出；在第1节窑顶、辊道下部设置一抽风口，由窑前段抽风机抽出烟气经烟囱排空。 由助燃风机B供应燃烧器的燃烧...
