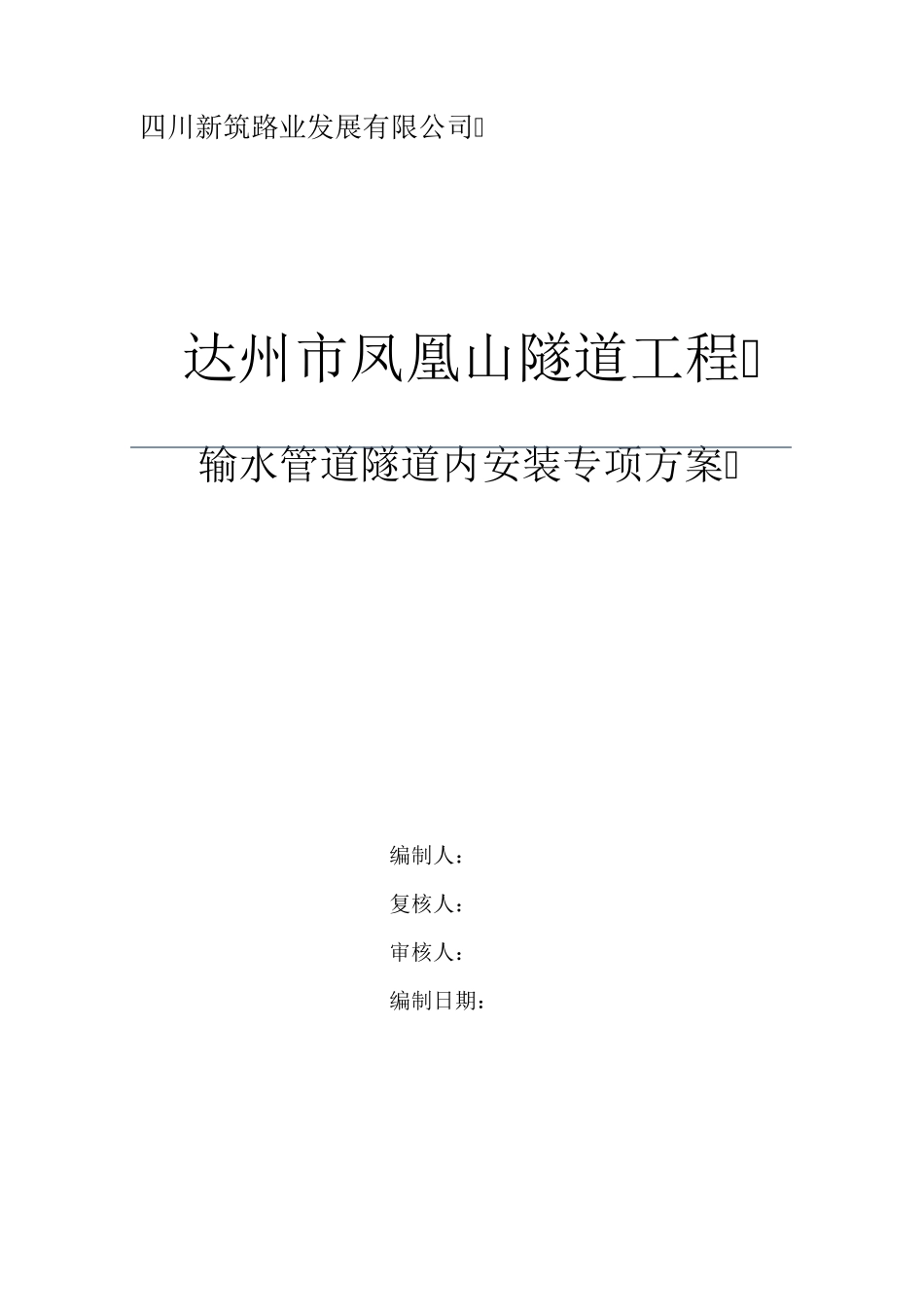

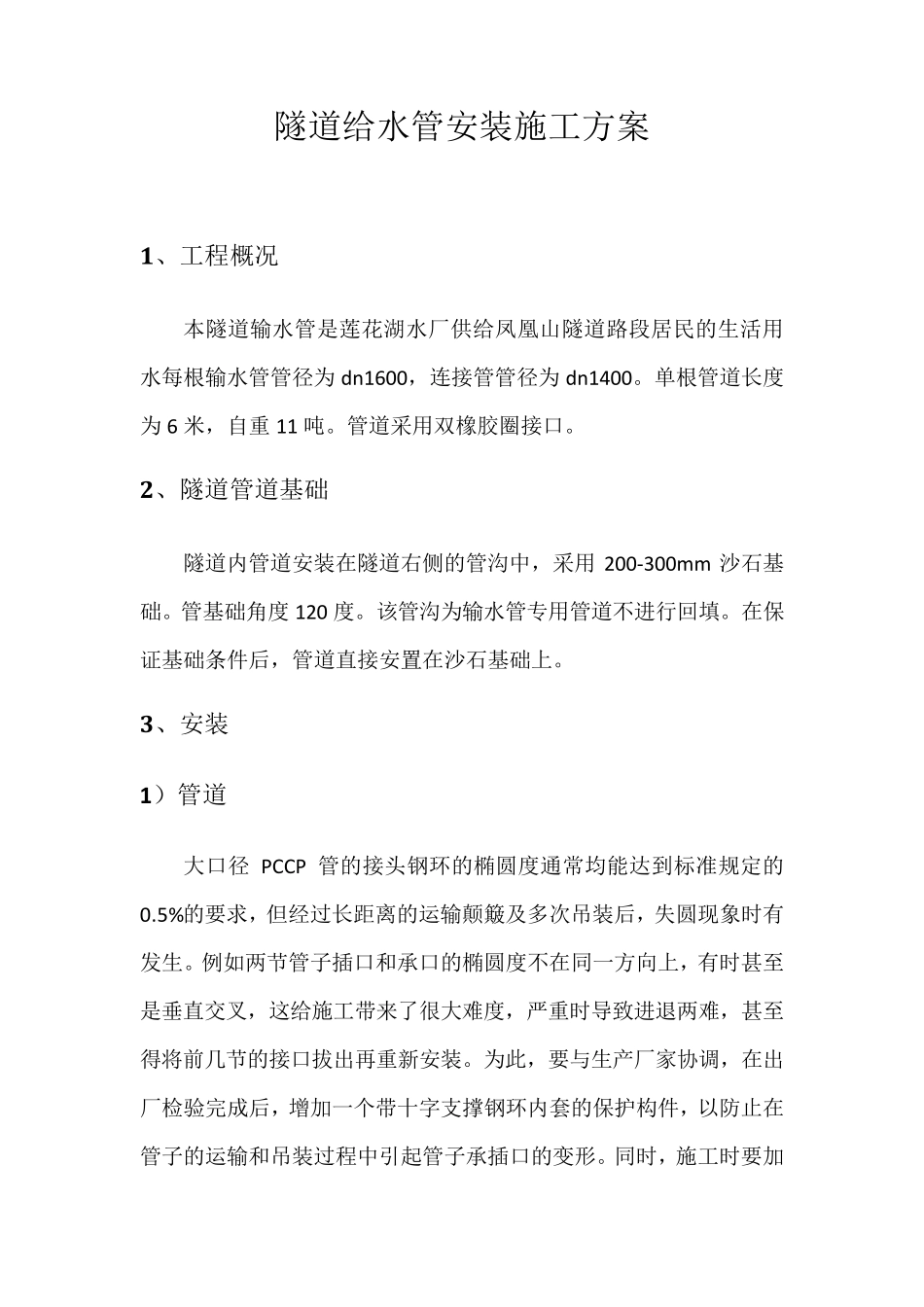

四川新筑路业发展有限公司 达州市凤凰山隧道工程 输水管道隧道内安装专项方案 编制人：*** 复核人： 审核人： 编制日期： 隧道给水管安装施工方案 1、工程概况 本隧道输水管是莲花湖水厂供给凤凰山隧道路段居民的生活用水每根输水管管径为 dn1600，连接管管径为 dn1400。单根管道长度为 6 米，自重 11 吨。管道采用双橡胶圈接口。 2、隧道管道基础 隧道内管道安装在隧道右侧的管沟中，采用 200-300mm 沙石基础。管基础角度 120 度。该管沟为输水管专用管道不进行回填。在保证基础条件后，管道直接安置在沙石基础上。 3、安装 1 ）管道 大口径 PCCP 管的接头钢环的椭圆度通常均能达到标准规定的0.5%的要求，但经过长距离的运输颠簸及多次吊装后，失圆现象时有发生。例如两节管子插口和承口的椭圆度不在同一方向上，有时甚至是垂直交叉，这给施工带来了很大难度，严重时导致进退两难，甚至得将前几节的接口拔出再重新安装。为此，要与生产厂家协调，在出厂检验完成后，增加一个带十字支撑钢环内套的保护构件，以防止在管子的运输和吊装过程中引起管子承插口的变形。同时，施工时要加强安装前的检查、记录，在安装过程中使两节管子的椭圆度尽可能在同一方向上，以确保管道的安装质量。从而加快了安装进度，并保证了闭水试验合格率。 2 ）胶圈 在PCCP 管道施工中，胶圈虽是个小部件，但相当重要，它的安装质量直接关系到闭水试验是否合格。 胶圈的安装必须注意： a.橡胶密封圈应符合ZBQ 43100—87 的规定。橡胶圈的形状为圆形，表面不应有气孔、裂缝、重皮、平面扭曲、肉眼可见的杂质及有碍使用和影响密封效果的缺陷。 b.管节下槽前，应逐根检查管材和承插口有无损坏现象。承插口要清理干净，如有飞边毛刺应予处理，以防划破橡胶密封圈，同时清除管内杂物。 c.管节对接安装前，必须逐根清理管子的承插口环；在承口工作面涂刷润滑剂(硅油)；将橡胶圈套入插口环凹槽中，使胶圈在插口的各部位上粗细均匀并顺直地绷在插口环凹槽内，消除胶圈的扭曲翻转现象以保持密封良好，然后将润滑剂涂刷在橡胶圈上。 d.安装完后，用专用量具(钢板尺、厚薄规)检查密封橡胶圈是否都在插口环的凹槽内、接口间隙是否符合设计要求，确认检验合格并将管节垫稳后才能将吊具移开。 3）闭水螺孔 进出水螺孔供闭水试验时使用，行业、企业标准及施工安装规程均未作具体要求。据施工试验，其位置宜放在水平线以下45°左右。如放在底部，因...
