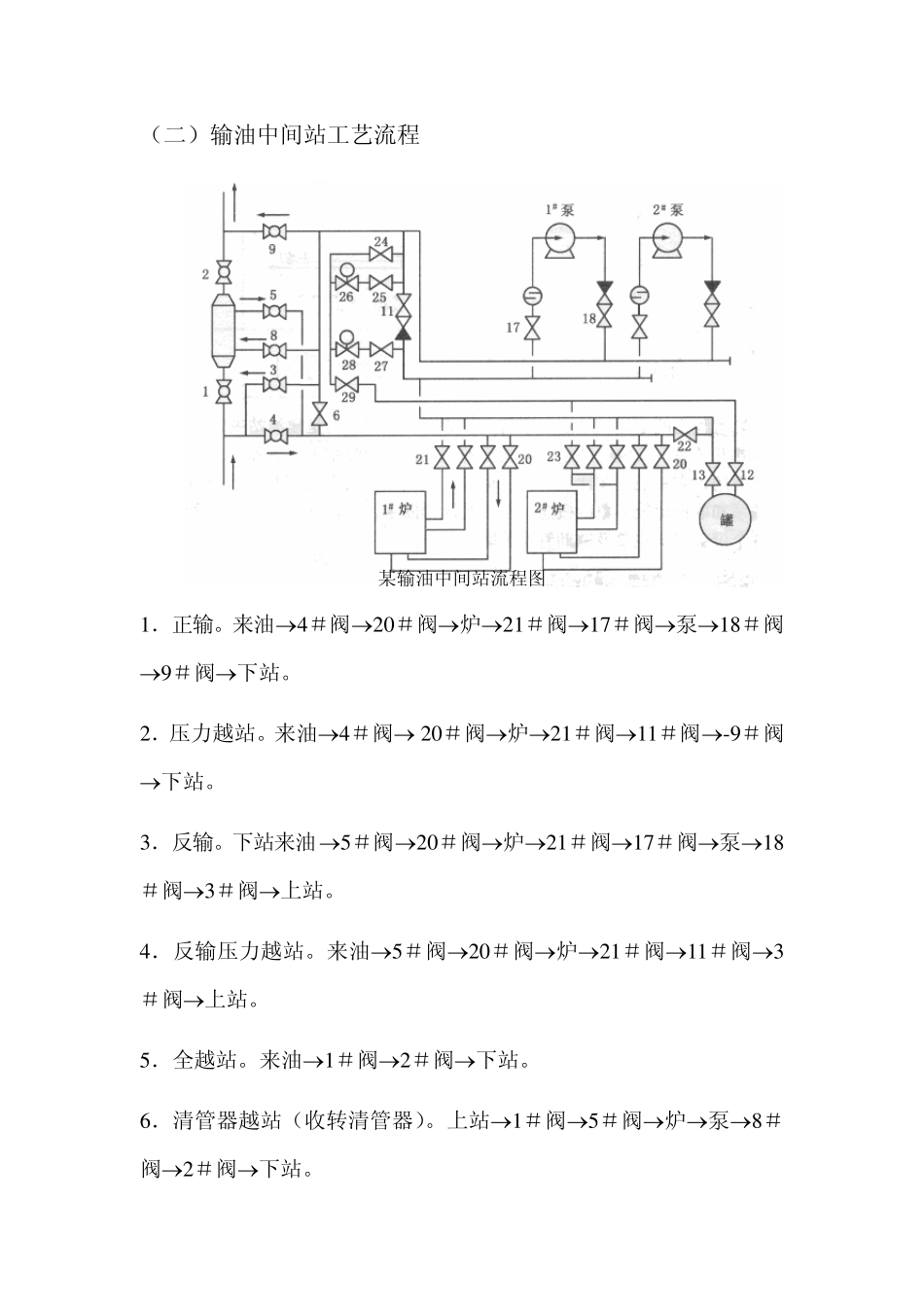

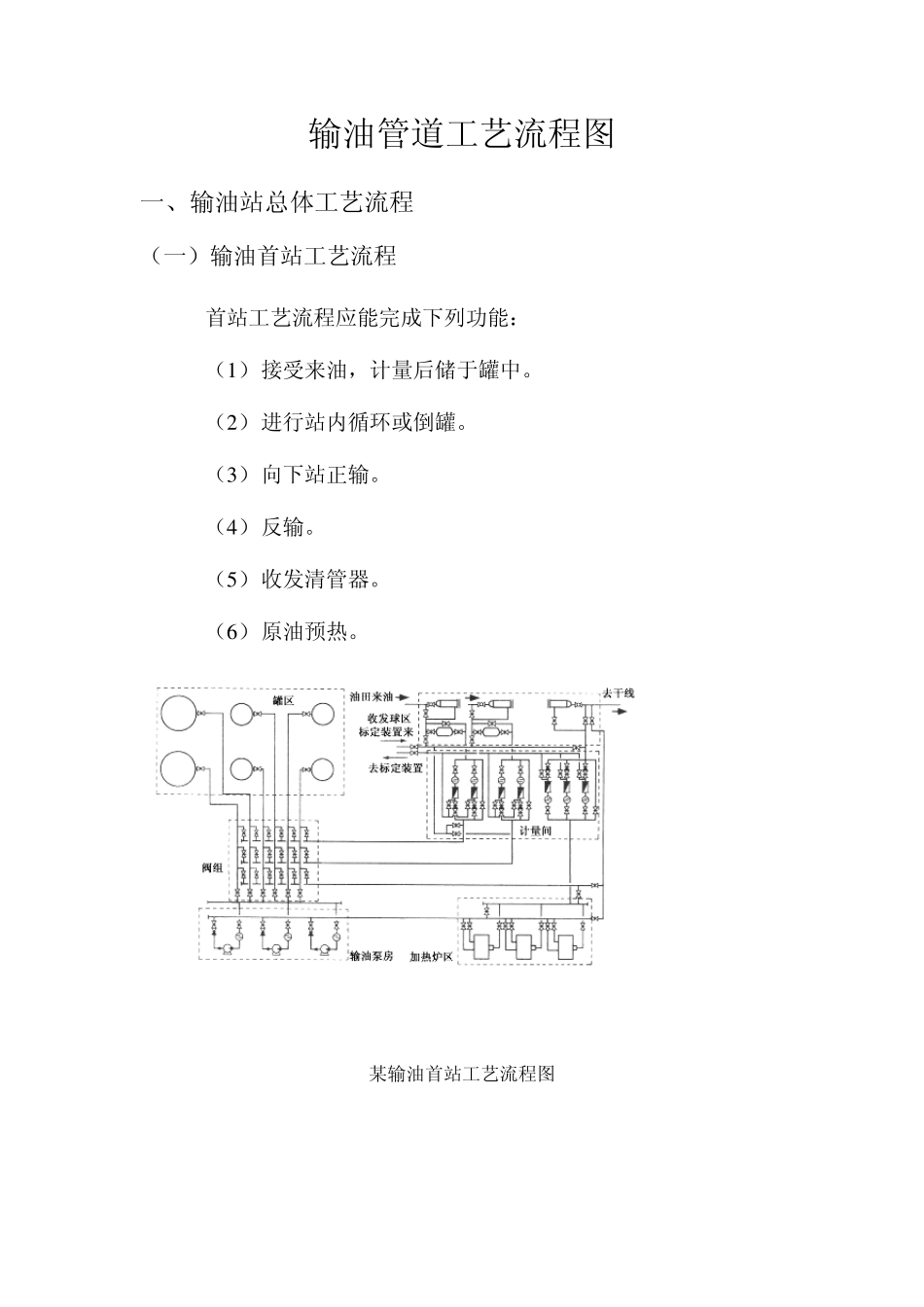

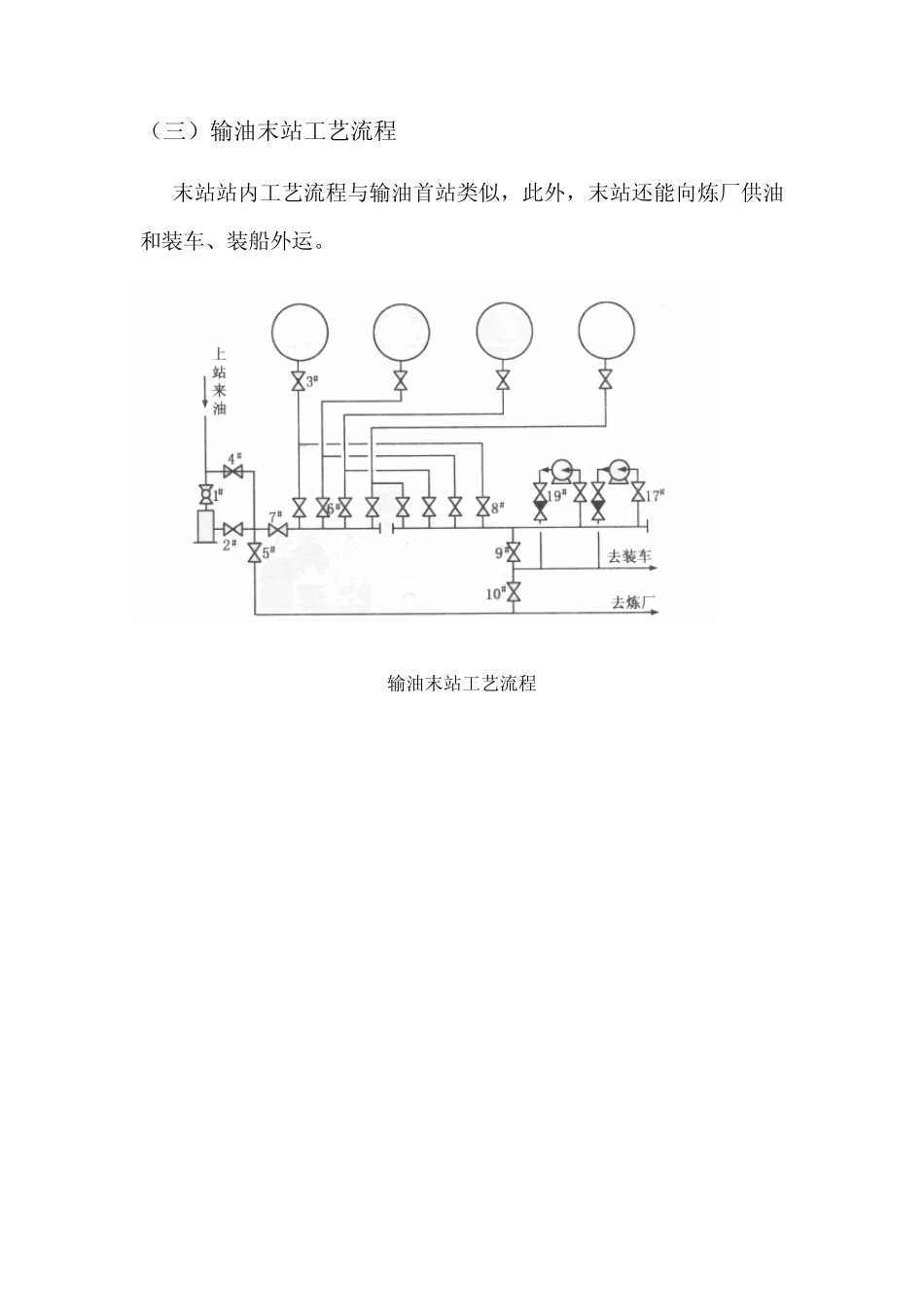

输油管道工艺流程图 一、输油站总体工艺流程 （一）输油首站工艺流程 首站工艺流程应能完成下列功能： （1 ） 接受来油，计量后储于罐中。 （2 ） 进行站内循环或倒罐。 （3 ） 向下站正输。 （4 ） 反输。 （5 ） 收发清管器。 （6 ） 原油预热。 某输油首站工艺流程图 （二）输油中间站工艺流程 某输油中间站流程图 1 ．正输。来油→4 ＃阀→2 0 ＃阀→炉→2 1 ＃阀→1 7 ＃阀→泵→1 8 ＃阀→9 ＃阀→下站。 2 ．压力越站。来油→4 ＃阀→ 2 0 ＃阀→炉→2 1 ＃阀→11 ＃阀→-9 ＃阀→下站。 3 ．反输。下站来油→5 ＃阀→2 0 ＃阀→炉→2 1 ＃阀→1 7 ＃阀→泵→1 8＃阀→3 ＃阀→上站。 4 ．反输压力越站。来油→5 ＃阀→2 0 ＃阀→炉→2 1 ＃阀→11 ＃阀→3＃阀→上站。 5 ．全越站。来油→1 ＃阀→2 ＃阀→下站。 6 ．清管器越站（收转清管器）。上站→1 ＃阀→5 ＃阀→炉→泵→8 ＃阀→2 ＃阀→下站。 （三）输油末站工艺流程 末站站内工艺流程与输油首站类似，此外，末站还能向炼厂供油和装车、装船外运。 输油末站工艺流程 二、输油站单体工艺流程 输油站内通常由以下几个主要的单体流程构成： 输油站流程概况 （一）计量间流程 计量间流程示例 1 —消气器；2 —含水分析仪；3 —过滤器；4 —流量计；5 —止回阀 计量间流程示意图 （二）油罐区工艺流程 1 ．单管系统 单管系统工艺流程 2 ．独立管道系统 独立管道系统工艺流程 3 ．双（多）管系统 双管系统工艺流程 （三）输油泵工艺流程 1 ．油泵房工艺流程 输油泵流程图 输油泵工艺流程图 输油泵房工艺流程图 2 ．输油泵的串、并联 离心泵并联运行流程 离心泵串联运行流程 （四）原油加热工艺流程 1 ．加热炉的工艺流程 中间站加热炉工艺流程 2 ．换热器工艺流程 换热器装置 换热器工艺流程图 （五）管道清管流程 清管系统 某输油站清管器收、发球工艺流程 某输油站转清管器工艺流程 （六）减压工艺流程 调压阀减压流程实例 节流孔板减压流程实 减压阀减压工艺流程 节流孔板减压工艺流程 减压工艺流程图 附表：工艺流程常用图例 思考： 1 ． 冀东原油外输管道系统首站、中间站、末站流程。 2 ． 冀东原油外输管道系统各输油站的单体流程。 3 ． 下图为某输油首站的工艺流程图，试说明该站下列生产流程： （1 ） 来油计量后入罐 （2 ） 倒罐（将罐 1 中原油倒入罐 2 ） （3 ） 站内循环 （4 ） 正输 （5 ） 收发清管器
