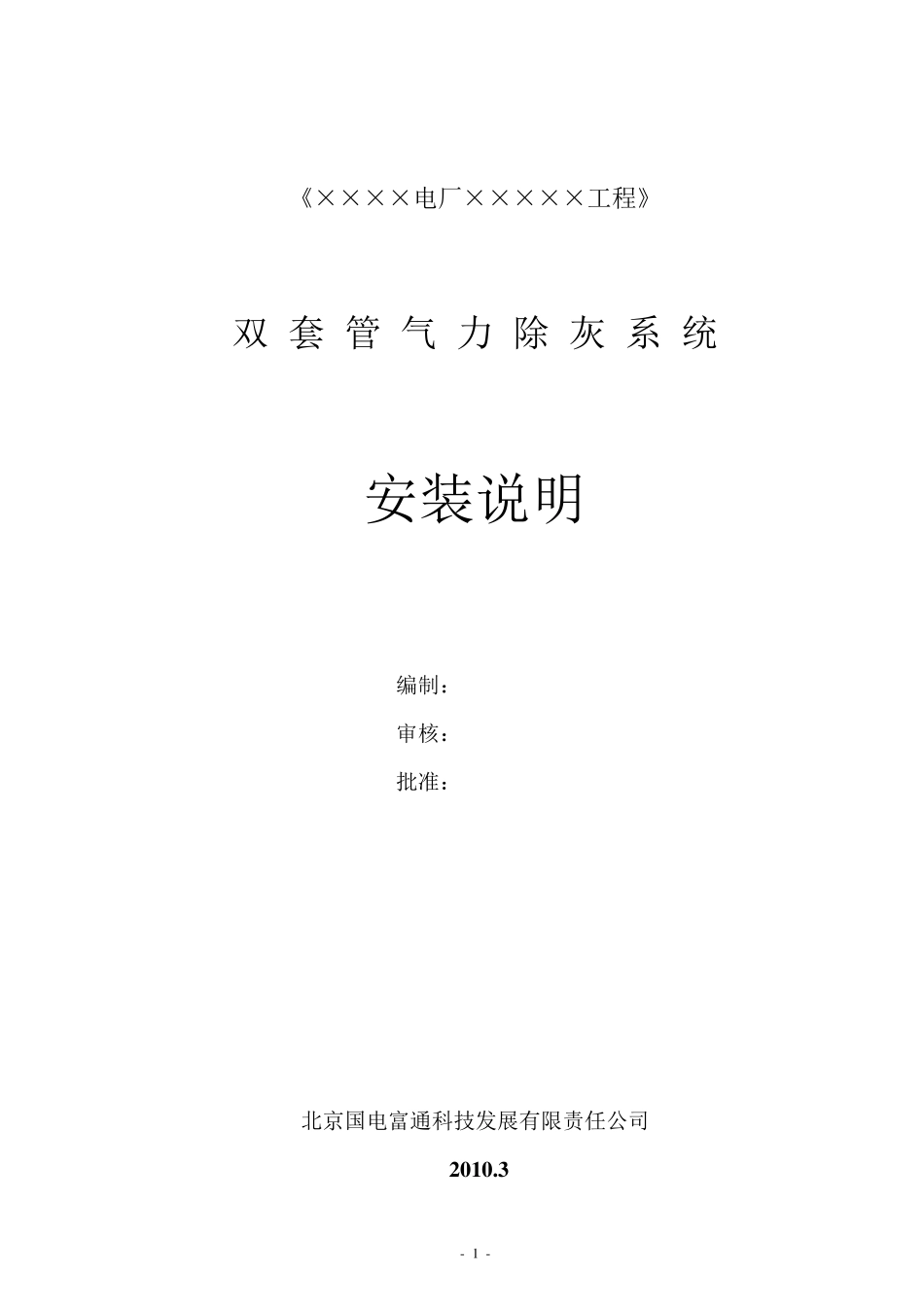

- 1 - 《××××电厂×××××工程》 双 套 管 气 力 除 灰 系 统 安装说明 编制： 审核： 批准： 北京国电富通科技发展有限责任公司 2 0 1 0 .3 ×××电厂××××机组 双套管系统安装说明 2 0 1 0 年3 月 - 1 - 双套管气力输灰系统安装说明 第1 章 工艺部分 1 安装准备 1.1.1 双套管输灰系统安装前，应首先阅读双套管系统的使用维护手册，了解双套管输灰 系统的原理、特点，认真查看安装图册。 1.1.2 核对安装设备，准备安装材料。安装现场场地具备安装施工条件。 1.1.3 与系统安装有关的土建工作完成并具备安装条件；管道支吊架准备完毕。 1.1.4 双套管输灰系统安装可分为以下4 部分分别安装、也可 4 部分同时安装。 1.1.4.1 电除尘器区设备、空气管道的安装。 1.1.4.2 灰库区输送设备、管道的安装。 1.1.4.3 双套管输送管道的安装。 1.1.4.4 空气系统设备及管道的安装。 2 安装标准及规范 DL/T5048-1995 电力建设施工及验收技术规范（管道篇） GB50184-93 工业金属管道工程质量检验评定标准 TJ231(四)-78 机械设备安装工程施工及验收规范 JB/ZZ5 焊接设计规范 JB/ZQ4000.3 焊接件通用技术条件 GB/T13278 一般螺杆空气压缩机的技术条件 SISO55900-88 (瑞典)涂装前钢材表面除锈标准 Q/FS 双套管气力除灰系统技术条件 国家及部颁发的与本工程有关的各种现行技术规程、规范以及经过有关单位认可的实施细则。 3 电除尘器区设备、空气管道的安装 3.1 电除尘器区设备包括输送罐、进料阀、膨胀节、插板门，单元进气阀、调 节阀、逆 止阀，单元内 的排 气阀、喷 嘴 进气阀、加 压进气阀等 ，以及出 料阀、补 气器等 。连 接气路设备的空气管道。 3.2 根 据 图纸 要 求 、在 准备好 的输送罐基 础 上 ，其 混 合 器的方 向 应与输送方 向 相 同，输送罐顶 部的进气接口 方 向 、位置 应符 合 设计要 求 ；将 输送罐定位，单元内 的输送罐应定位在 同一条直 线 上 。 ×X电厂×XX机组 双套管系统安装说明 2 0 1 0 年3 月 - 2 - 3.3 若混合器的方向与输送方向相反或输送罐顶部的进气接口与设计不符，可通过输送罐与混合器的连接法兰，进行调整。 3.4 检查输送罐内的喷嘴完整、连接牢固。 3.5 检查混合器、双套管输送管道上标识的方向、弯头方向与输送方向相同。 3.6 连接输送罐间的双套管输灰管...
