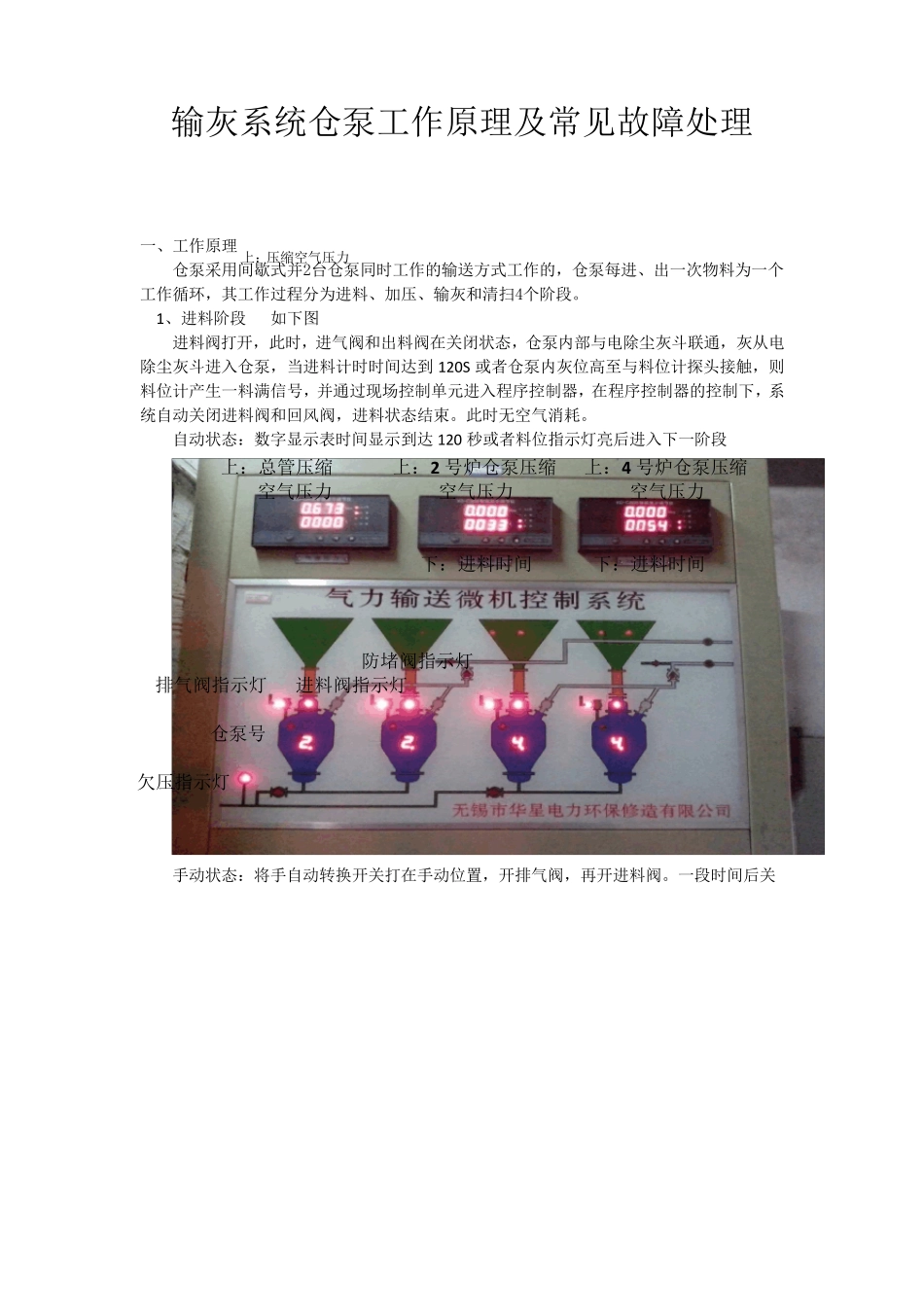

输灰系统仓泵工作原理及常见故障处理 一、工作原理 仓泵采用间歇式并2台仓泵同时工作的输送方式工作的，仓泵每进、出一次物料为一个工作循环，其工作过程分为进料、加压、输灰和清扫4个阶段。 1、进料阶段 如下图 进料阀打开，此时，进气阀和出料阀在关闭状态，仓泵内部与电除尘灰斗联通，灰从电除尘灰斗进入仓泵，当进料计时时间达到 120S 或者仓泵内灰位高至与料位计探头接触，则料位计产生一料满信号，并通过现场控制单元进入程序控制器，在程序控制器的控制下，系统自动关闭进料阀和回风阀，进料状态结束。此时无空气消耗。 自动状态：数字显示表时间显示到达 120 秒或者料位指示灯亮后进入下一阶段 手动状态：将手自动转换开关打在手动位置，开排气阀，再开进料阀。一段时间后关 上：压缩空气压力 上：2 号炉仓泵压缩 空气压力 下：进料时间 上：4 号炉仓泵压缩 空气压力 下：进料时间 上：总管压缩 空气压力 防堵阀指示灯 排气阀指示灯 进料阀指示灯 仓泵号 欠压指示灯 2、加压阶段 进料阀关闭，进气阀开启，压缩空气进入泵内，当压力高至设定值时，则输出信号至控制系统，仓泵自动打开出料阀，加压流化阶段结束，进入输送阶段。 自动状态：数字显示表压力达到0.1 以上进入下阶段 手动状态：关进料阀，排气阀，开加压阀，观察就地压力表压力 3、输灰阶段 出料阀打开，仓泵内气灰混合物通过出料阀进入输灰管道，此时仓泵内压力保持稳定，当仓泵内飞灰输送完后，管路阻力下降，仓泵内压力降低，当降低至下限压力值时，输送阶段结束，进入吹扫阶段，但此时进气阀和出料阀仍然保持开启状态 自动状态：数字显示表压力下降，接近“0”位， 手动状态：在就地压力表压力达到1 公斤以上后，开防堵阀-----出料阀，观察就地压力表压力，在接近“0”位时，关进气阀----防堵阀-----出料阀 4、清扫阶段 进气和出料阀仍开启，压缩空气吹扫仓泵和输灰管道，此时仓泵内无飞灰，管道内飞灰逐步减少，最后几乎呈空气流动状态。系统阻力下降，仓泵压 力降至一稳定值 定时一段时问后，吹扫结束，关闭进气阀、出料阀，然后打开进料阀，仓泵恢复进料状态。至此，包括 个阶段的一个输送循环结束，重新开始下一个输送循环。 一、欠压报警及处理 1、故障现象：压缩空气压力表压力显示在0.4 以下。压力指示灯灭，2#、4#仓泵不工作。 2、原因 1）压力表接触不良或接线端子松脱; 2）空压机供气不足; 3）进料阀、出料阀漏...
