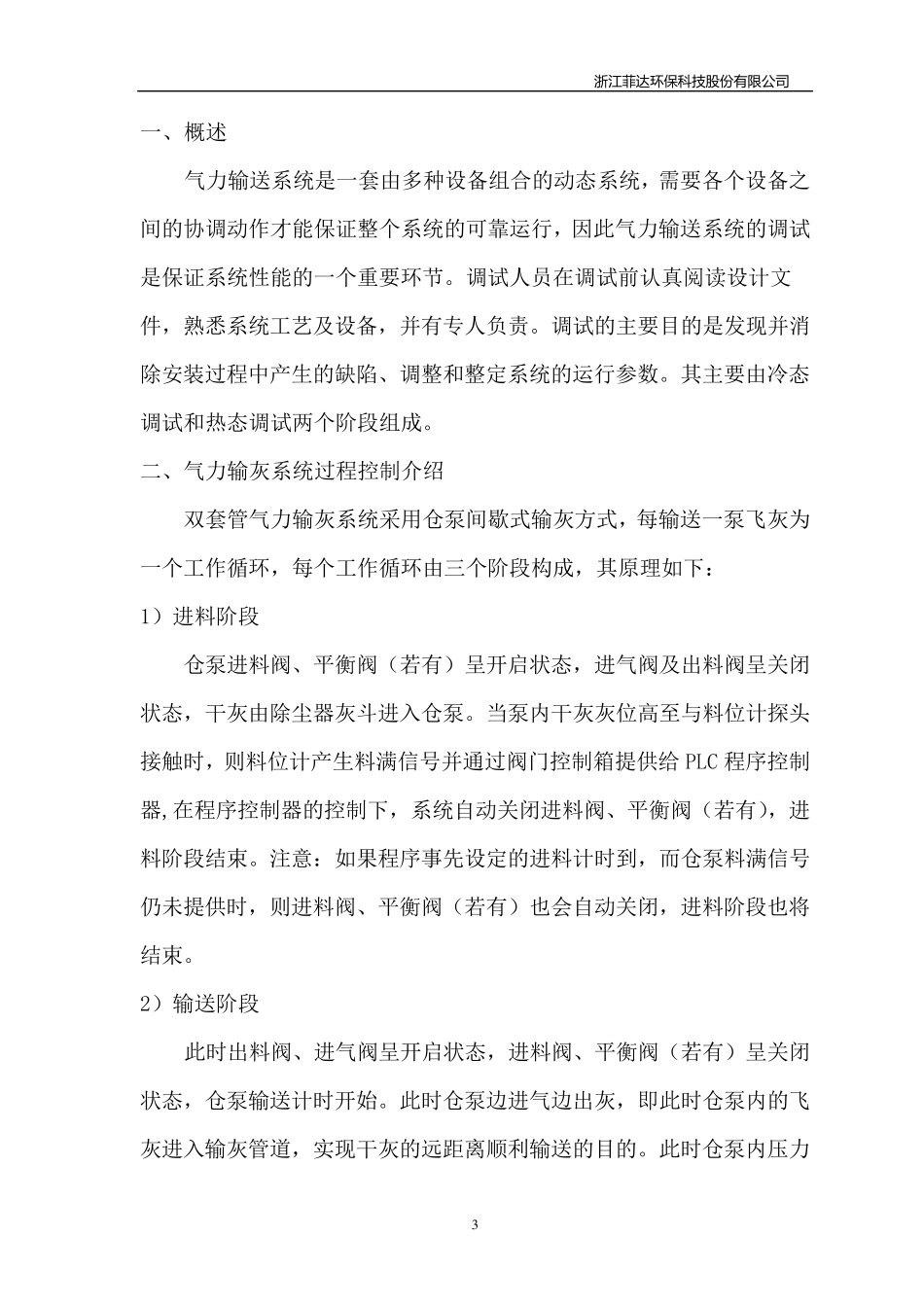

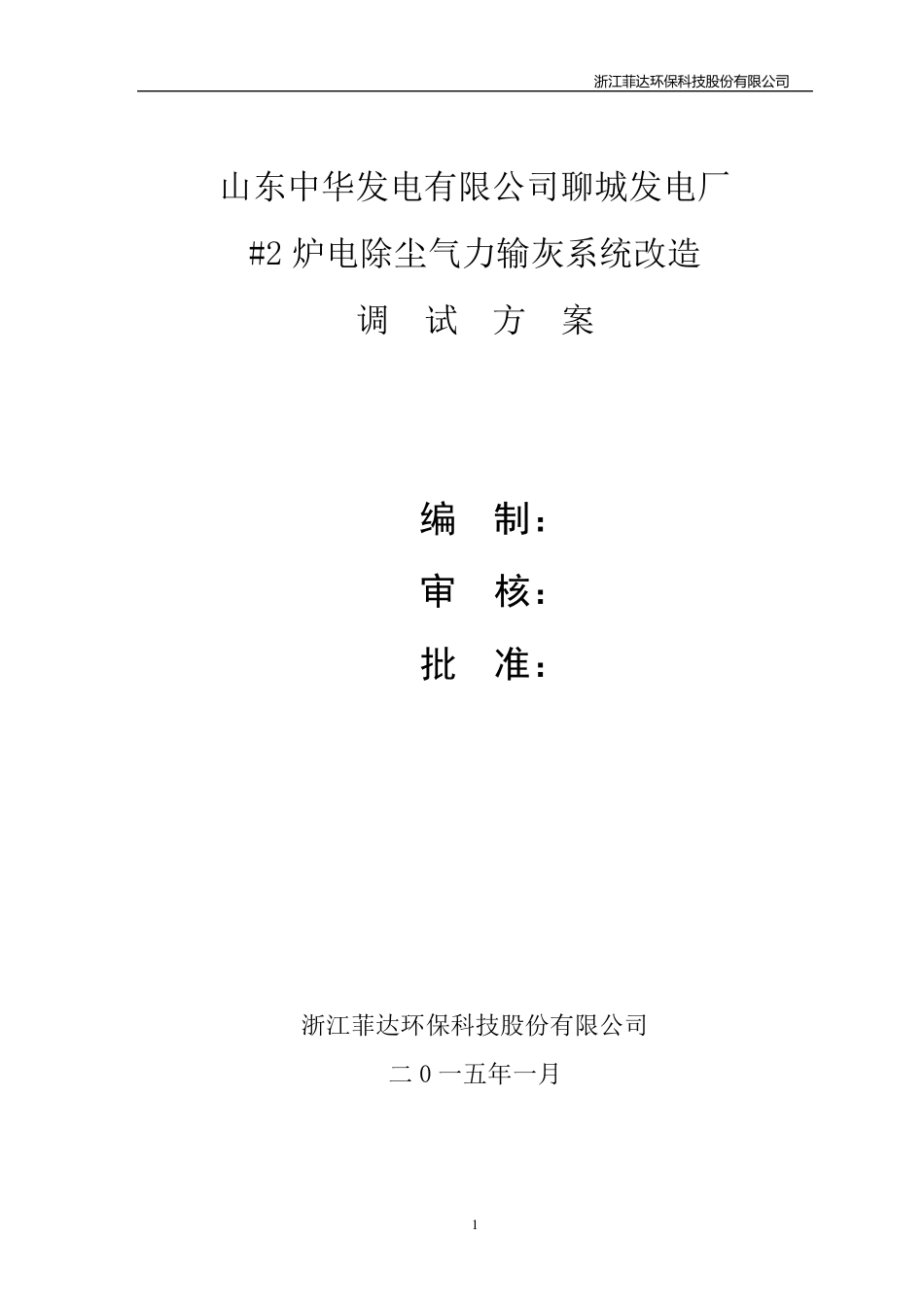

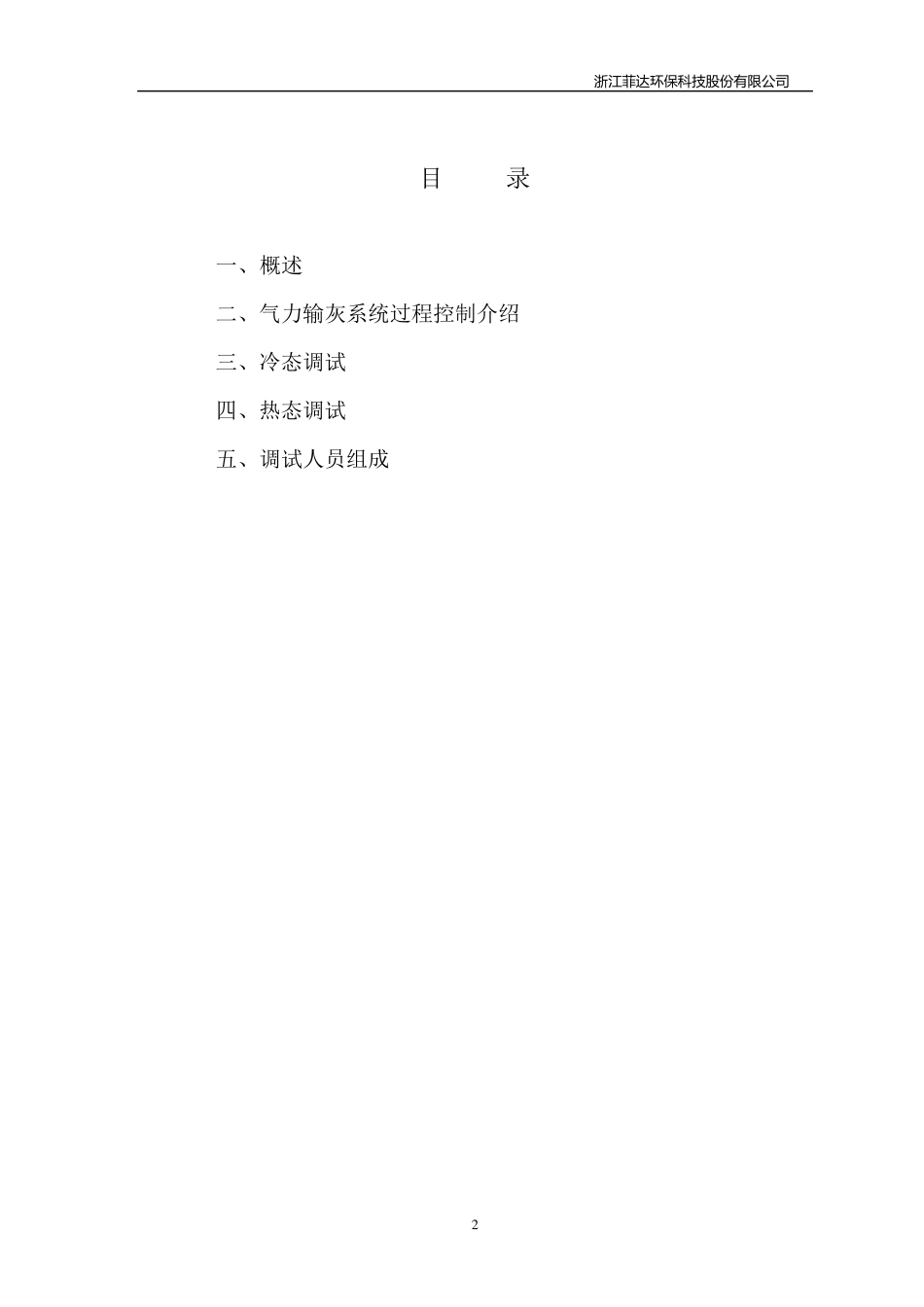

浙 江 菲 达 环 保 科 技 股 份有限公司 1 山东中华发电有限公司聊城发电厂 #2 炉电除尘气力输灰系统改造 调 试 方 案 编 制： 审 核： 批 准： 浙江菲达环保科技股份有限公司 二0 一五年一月 浙 江 菲 达 环 保 科 技 股 份有限公司 2 目 录 一、概述 二、气力输灰系统过程控制介绍 三、冷态调试 四、热态调试 五、调试人员组成 浙 江 菲 达 环 保 科 技 股 份有限公司 3 一、概述 气力输送系统是一套由多种设备组合的动态系统，需要各个设备之间的协调动作才能保证整个系统的可靠运行，因此气力输送系统的调试是保证系统性能的一个重要环节。调试人员在调试前认真阅读设计文件，熟悉系统工艺及设备，并有专人负责。调试的主要目的是发现并消除安装过程中产生的缺陷、调整和整定系统的运行参数。其主要由冷态调试和热态调试两个阶段组成。 二、气力输灰系统过程控制介绍 双套管气力输灰系统采用仓泵间歇式输灰方式，每输送一泵飞灰为一个工作循环，每个工作循环由三个阶段构成，其原理如下： 1）进料阶段 仓泵进料阀、平衡阀（若有）呈开启状态，进气阀及出料阀呈关闭状态，干灰由除尘器灰斗进入仓泵。当泵内干灰灰位高至与料位计探头接触时，则料位计产生料满信号并通过阀门控制箱提 供 给 PLC 程序 控制器,在程序 控制器的控制下，系统自 动关闭进料阀、平衡阀（若有），进料阶段结 束 。注 意 ：如果 程序 事 先 设定的进料计时到 ，而 仓泵料满信号仍 未 提 供 时，则进料阀、平衡阀（若有）也 会 自 动关闭，进料阶段也 将结 束 。 2）输送阶段 此时出料阀、进气阀呈开启状态，进料阀、平衡阀（若有）呈关闭状态，仓泵输送计时开始 。此时仓泵边 进气边 出灰，即 此时仓泵内的飞灰进入输灰管道 ，实 现干灰的远 距 离 顺 利 输送的目的。此时仓泵内压 力 浙 江 菲 达 环 保 科 技 股 份有限公司 4 保持基本稳定。当仓泵内飞灰输送完毕，管路阻力下降，仓泵内压力逐渐降低。当仓泵内压力达到双压力开关或电接点压力表事先整定的下限压力（即吹扫压力，亦可根据实际情况进行调整）后，表明输送阶段结束，进入吹扫阶段。但注意：如果当程序事先设定的仓泵输送计时到后仓泵内压力仍未降低到双压力开关或电接点压力表事先整定的下限压力，系统将发出堵管报警信号，表明仓泵输送不畅，仓泵所有阀门自动关闭等待检修。 3） ...
